欧姆龙紧凑型继电器模组结构设计

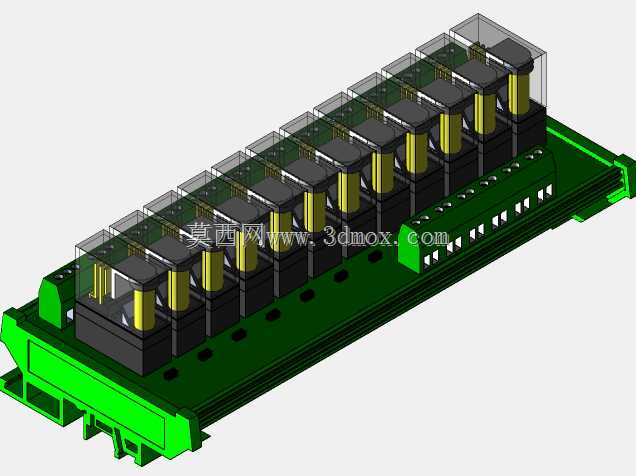

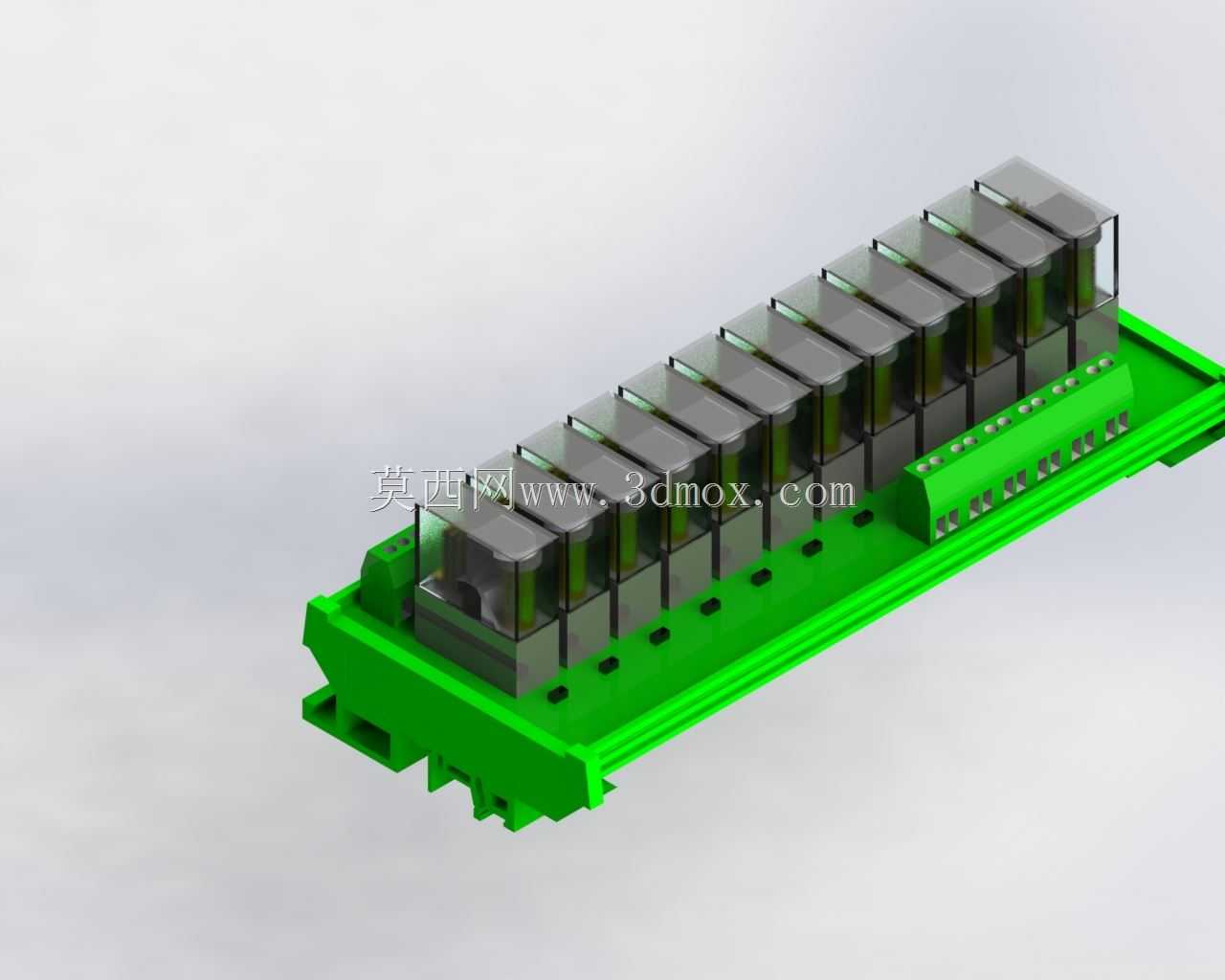

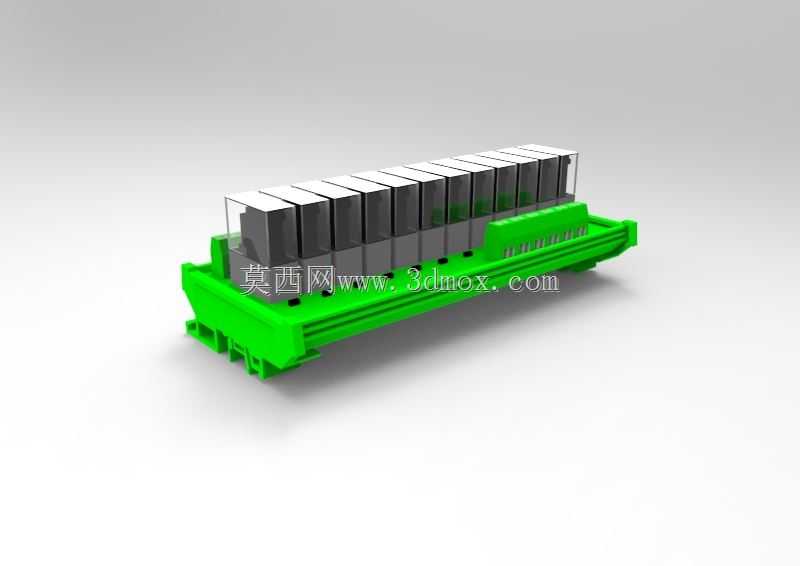

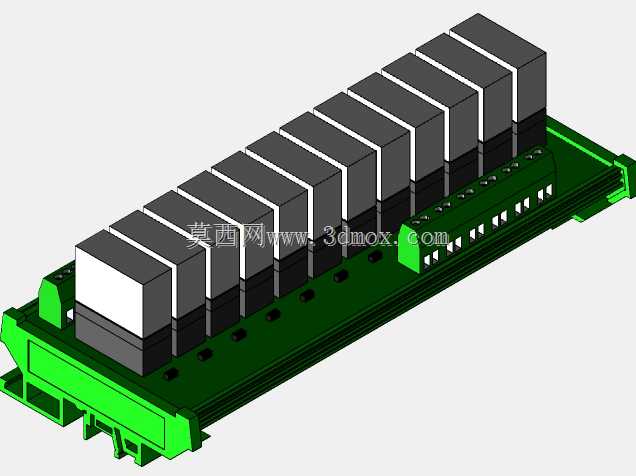

这款继电器模组是工控系统里信号转接、负载通断控制的常用集成部件，日常在自动化产线的IO信号扩展、小型设备的逻辑控制回路、配电柜内的信号隔离回路里都能见到它的身影，相比单只零散安装的继电器，这种集成式模组能大幅缩减柜内布线工作量，降低接线错误概率。从结构设计来看，模组采用标准DIN导轨安装的基座设计，基座整体采用阻燃工程塑料注塑成型，底部自带适配35mm标准导轨的卡扣结构，安装时只需对准导轨按压即可完成固定，拆卸时拨动卡扣锁舌就能快速取下，不需要额外的安装紧固件，适配目前绝大多数工控柜、设备电控仓的安装规范。基座上集成了10路欧姆龙小型继电器，每只继电器的引脚都通过基座内部的铜质导电条连接到侧边的接线端子排，端子排采用螺丝压接式设计，适配0.5-2.5平方毫米的多股铜芯导线，压接时不需要额外焊接，拧紧端子螺丝就能实现可靠的电气连接，端子旁预留了标识位，可粘贴点位编号标签，方便后期运维排查线路。继电器上方设置了透明的防护盖板，既能阻挡日常落灰，也能避免运维时误触带电引脚，同时透过盖板可以直接观察每路继电器的动作指示灯状态，快速判断回路通断情况。设计时充分考虑了电气间隙要求，相邻继电器之间、导电回路与安装基座之间的爬电距离满足低压电气设备的安全规范，可在AC220V及以下的控制回路中稳定工作。模组的整体宽度控制在160mm以内，高度为75mm，深度为60mm，在柜内安装时不会占用过多的纵深空间，相邻安装的其他电气元件之间预留10mm的散热间隙即可满足长期工作的散热需求，不需要额外加装散热装置。每路继电器的触点额定负载为5A阻性负载，可直接驱动小型电磁阀、接触器线圈、指示灯等常见工控负载，也可作为中间信号转接，将PLC输出的弱信号放大后驱动大功率负载，同时实现控制回路与负载回路的电气隔离，减少强电干扰对控制信号的影响。基座上的继电器采用可插拔设计，后期如果单路继电器出现故障，不需要拆除整个模组的接线，直接拔出故障继电器更换同型号备件即可，大幅缩短设备停机维护时间。接线端子的螺丝采用防脱落设计，拧松时不会从端子座上掉落，避免柜内施工时螺丝掉落引发的短路隐患。整体结构没有多余的冗余设计，所有结构特征都服务于安装便捷、接线高效、维护方便的实际使用需求，完全贴合工控现场的实际使用场景。
