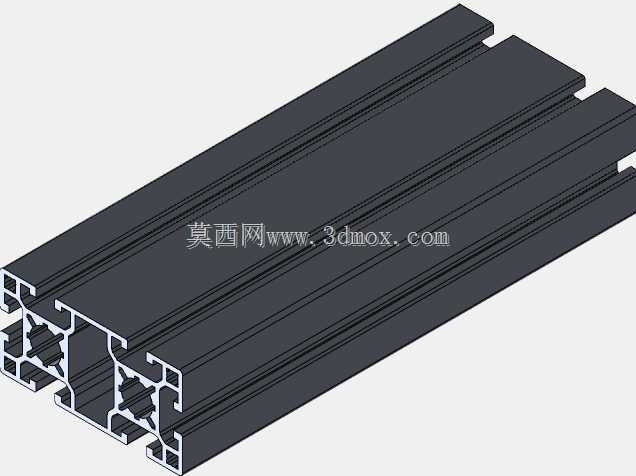

4080规格工业基础款铝型材结构

这款40×80规格的基础款铝型材，是工业框架搭建场景中应用极广的结构构件，在自动化生产线机架、设备防护围栏、工作台支撑骨架、物料周转架、检测设备台架等场景中都能见到它的身影。不同于小规格20、30系列型材的轻载属性，80mm方向的截面宽度让它具备更优的抗弯截面模量，单根型材在1.2米跨距下可承受百公斤级的均布载荷而不产生影响精度的塑性形变，适合作为设备主承重梁使用。从截面设计来看，型材四周预留的标准T型槽槽宽适配行业通用的T型螺栓、滑块螺母，无需在型材本体上额外打孔攻丝，安装时可根据实际装配需求任意调整连接件位置，大幅降低现场改制的工作量。截面内部的多腔加强筋结构，是在挤压模具设计阶段就经过力学仿真优化的，在保证整体轻量化的前提下，避免了大截面薄壁铝型材容易出现的扭曲变形问题，型材挤出后的直线度可控制在每米0.5mm以内，满足高精度设备安装的平面度要求。在实际设备选型过程中，这类基础款型材常和同系列4040规格型材搭配使用，主承重梁采用4080型材保证整体刚性，辅梁、侧挡安装位采用4040型材控制整体成本，两种型材的槽位尺寸完全通用，配套的角码、端盖、合页、脚轮安装板等配件可直接互换，无需单独开模定制。安装边界方面，型材端面可直接加装端盖封板，也可通过端面连接板实现多根型材的垂直拼接，T型槽内可嵌入密封条、有机玻璃板、钣金防护板，满足设备的安全防护、防尘降噪需求。在三维建模过程中，这类型材的建模重点在于准确还原截面槽口尺寸、内腔加强筋的位置，避免后续装配时出现螺栓无法滑入槽内、连接板安装孔位错位的问题，同时要注意型材的挤出方向拔模角度，还原实际生产中的工艺特征，保证导出的工程图可直接用于下料加工。
