SK系列立式直线光轴固定支撑座

做非标自动化设备做了快八年，光轴支撑座是每次做直线传动机构都绕不开的基础件，之前做光伏组件串焊机的传输导向段、3C行业点胶机的Z轴导向、包装线的物料推料机构，都要反复核算支撑座的选型参数，这套SK系列的支撑座模型，刚好覆盖了从小规格到大规格的全尺寸段，做方案选型的时候不用再逐个翻样本建模型，能省不少前期方案的时间。

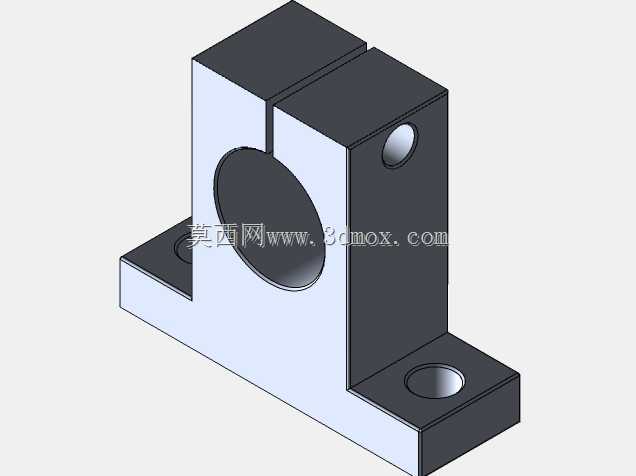

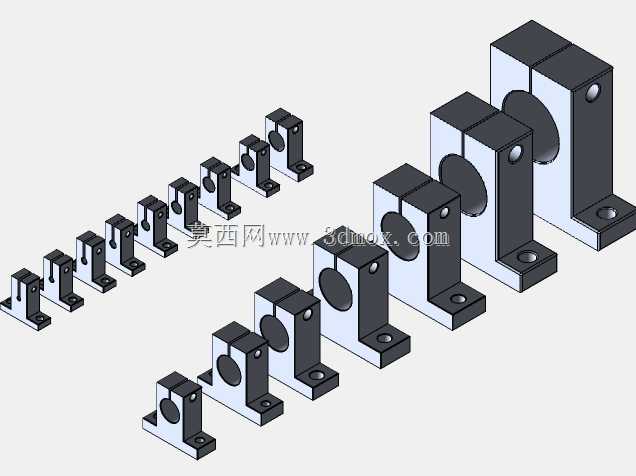

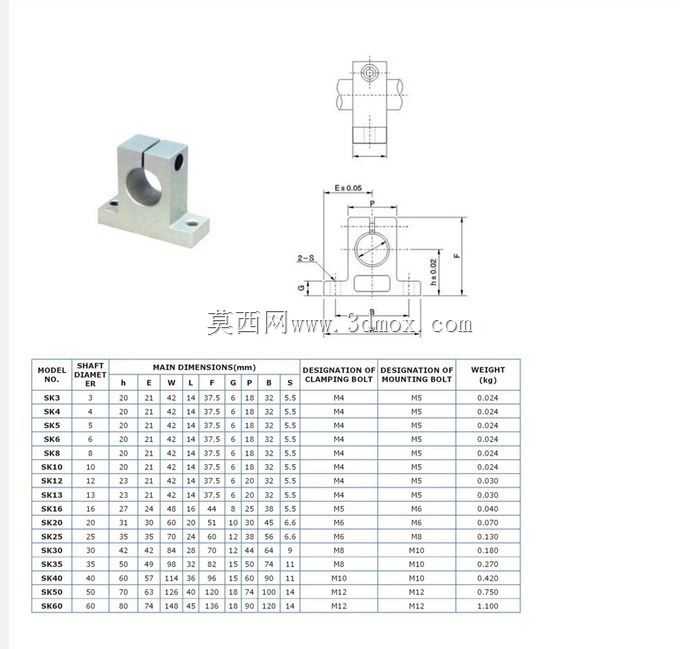

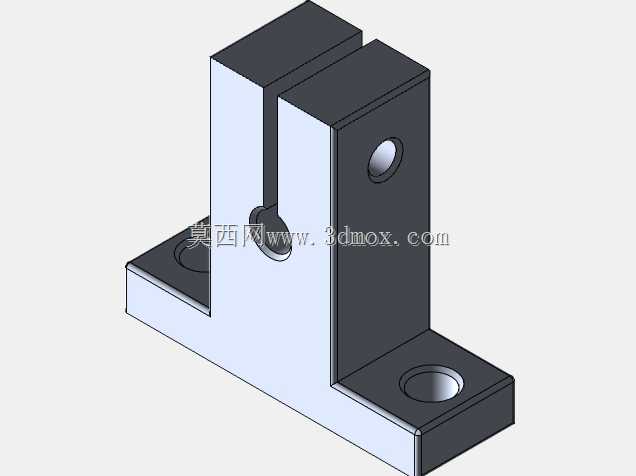

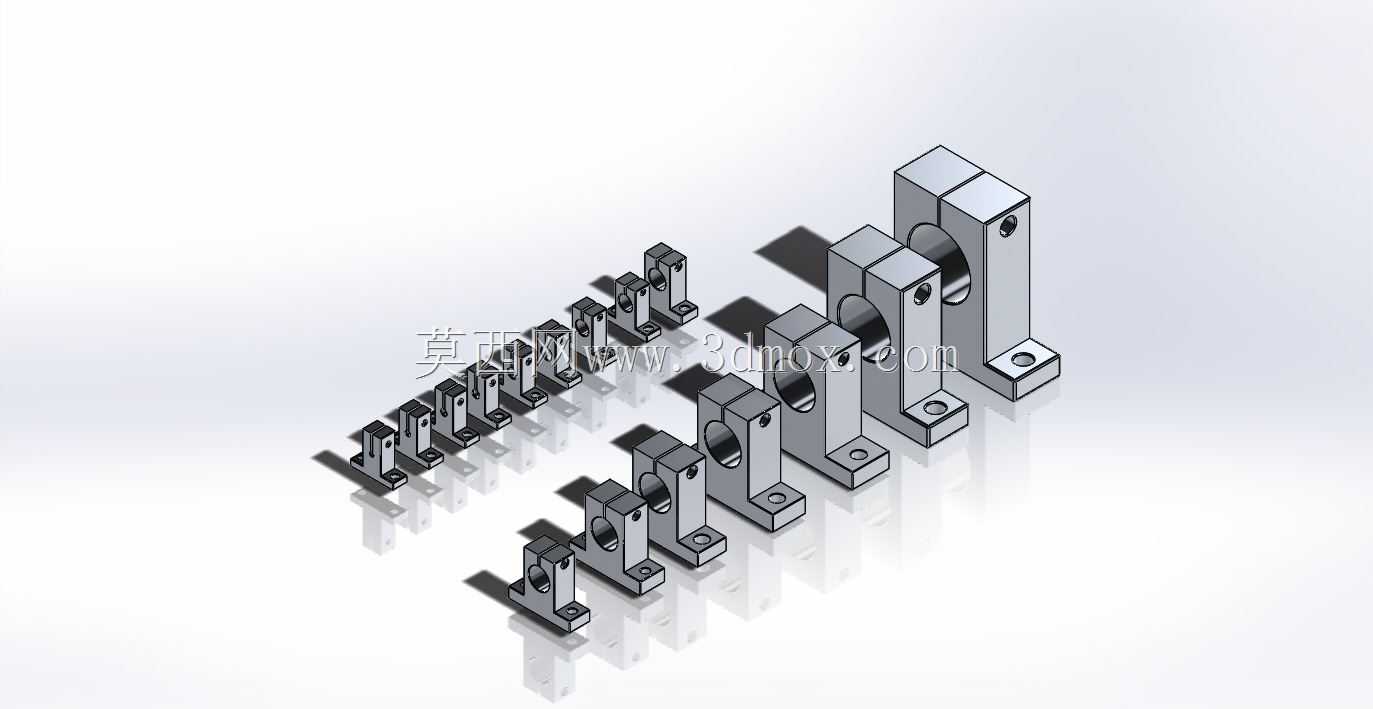

这类立式支撑座的核心作用，是给直线光轴提供径向的固定支撑，避免长跨距光轴在负载下出现挠曲变形，影响传动精度。很多刚入行的工程师选支撑座的时候容易只看轴径，忽略安装面的边界尺寸，这套模型里每个规格的安装孔距、底座厚度、支撑高度、锁紧螺纹孔位置都做了1:1还原，比如小规格SK3、SK4这类，多用于小型检测设备的探针模组导向，安装底座宽度窄，沉头孔间距小，适合在紧凑的安装空间里布置；而SK40、SK50、SK60这类大规格，一般用在大型物流分拣线的导向轴支撑、重型龙门设备的光轴固定，底座更厚，锁紧螺栓规格更大，能承受更高的径向负载，避免设备运行过程中出现支撑松动。

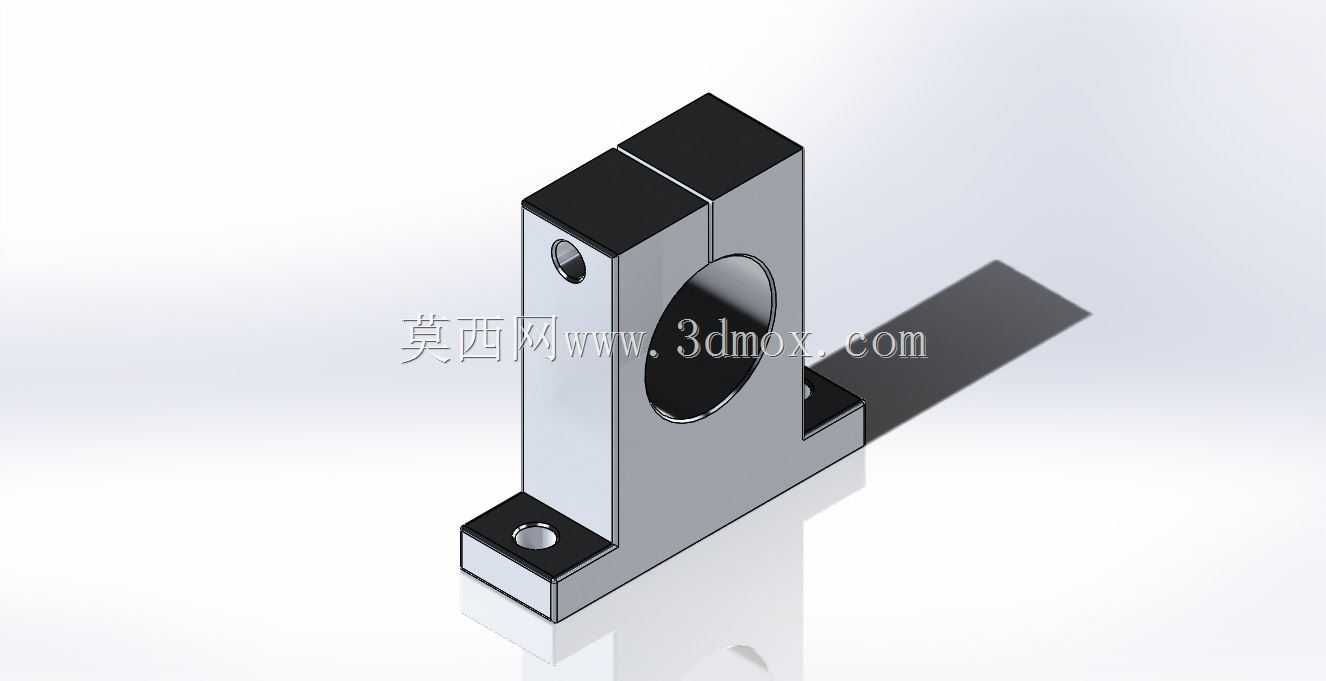

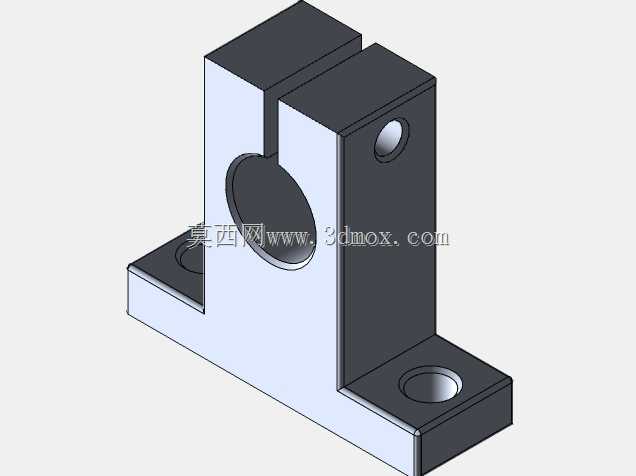

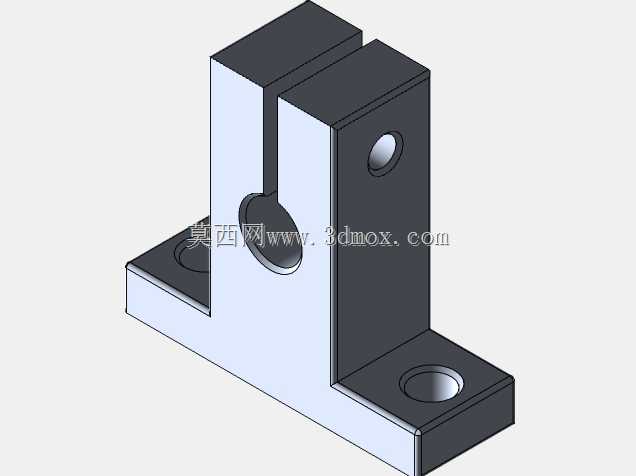

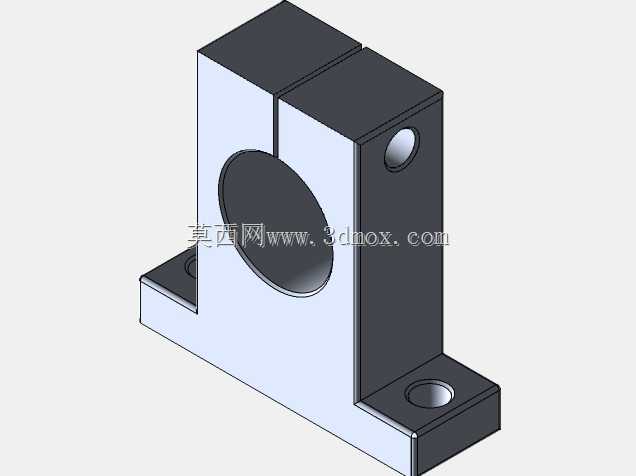

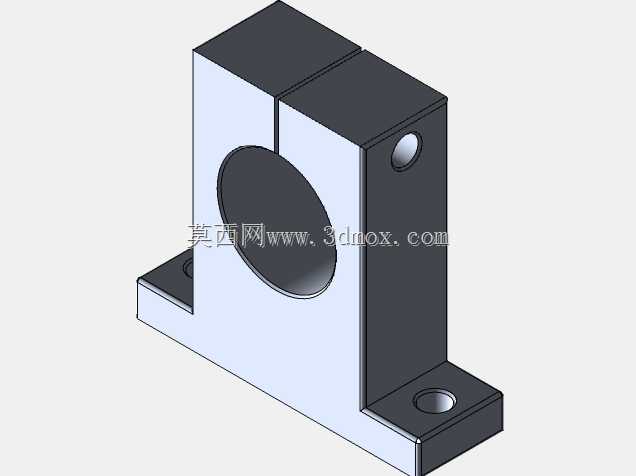

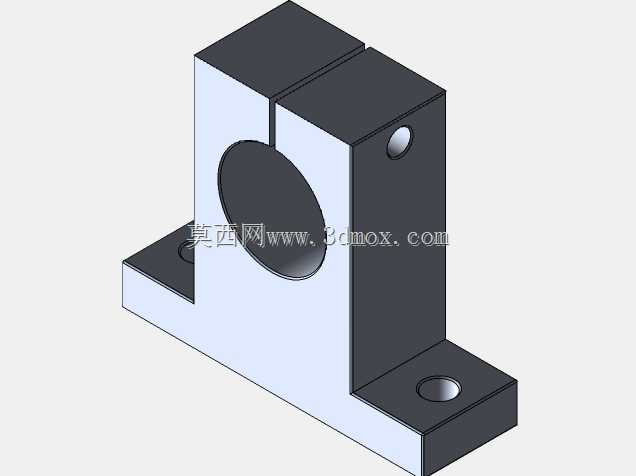

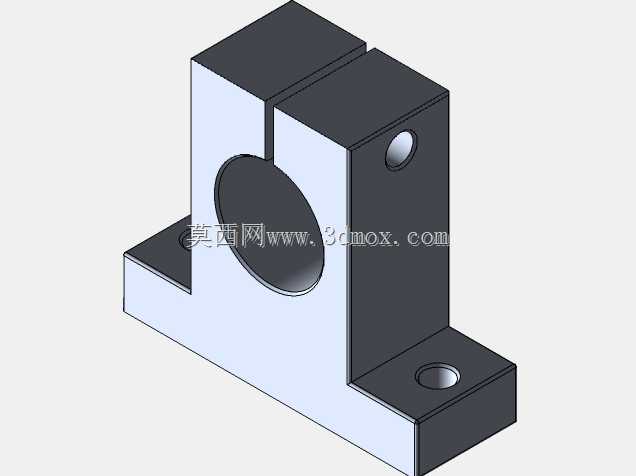

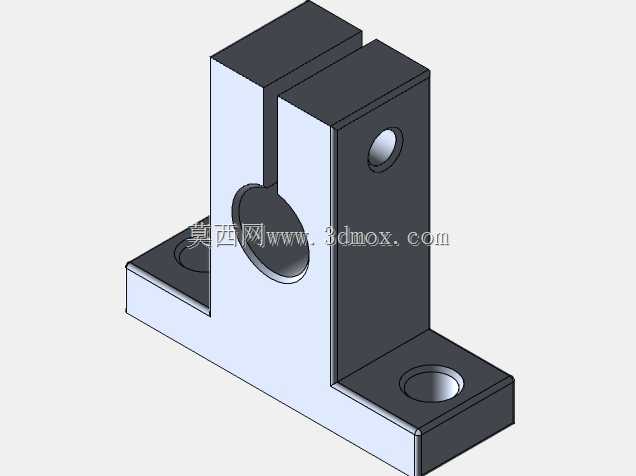

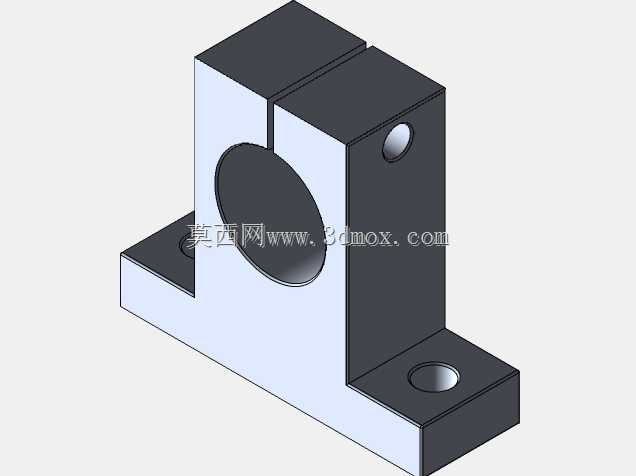

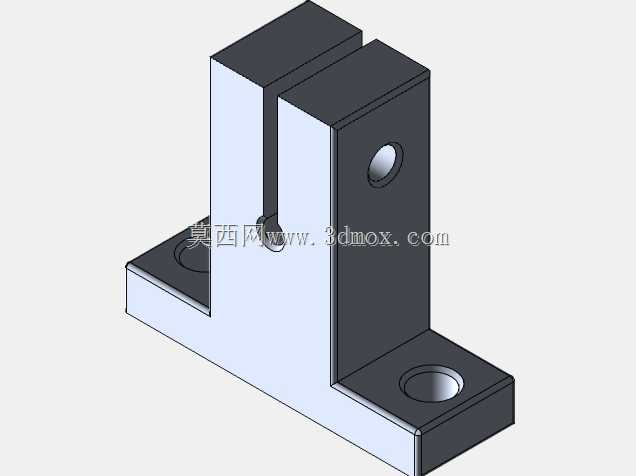

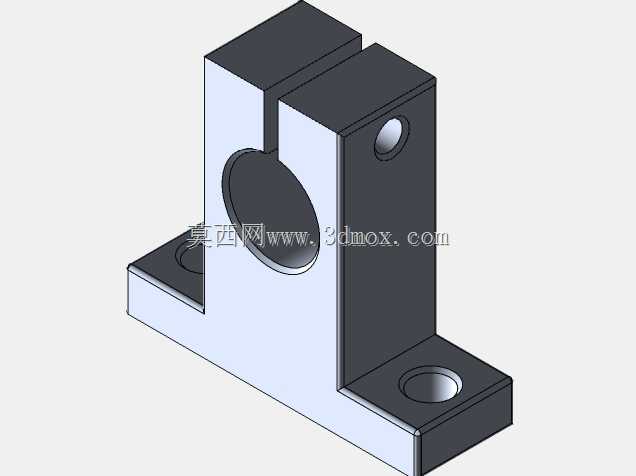

从设计逻辑上看，这类SK型支撑座采用的是开口锁紧结构，支撑孔侧面开有收缩缝，通过顶部的锁紧螺栓拧紧后抱紧光轴，相比顶丝固定的方式，抱紧力更均匀，不会在光轴表面顶出凹痕，后期调整光轴位置的时候也不会划伤轴面，拆卸维护更方便。建模的时候每个规格的收缩缝宽度、锁紧孔的深度、沉头孔的避让尺寸都做了准确还原，导入装配体的时候不会出现螺栓干涉、光轴穿不进去的问题。

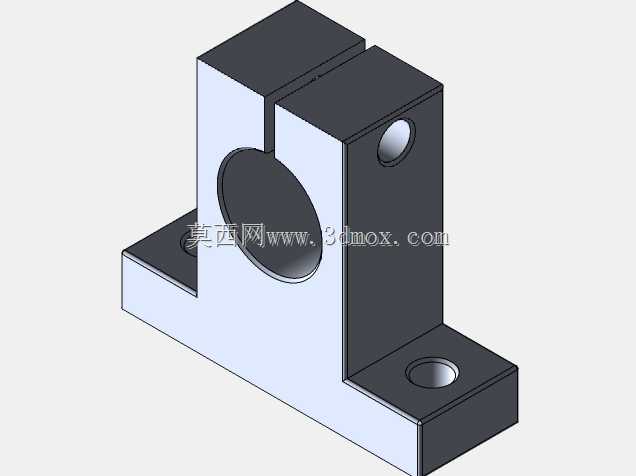

实际做设备布局的时候，支撑座的安装边界是必须要考虑的点，比如相邻两个支撑座的最小间距，要留出扳手拧紧锁紧螺栓的操作空间，底座的安装孔是沉头设计，要提前算好安装面的螺纹孔深度，避免螺栓顶死导致支撑座安装不平。这套模型把每个规格的外形轮廓、安装尺寸都做了参数化还原，做装配干涉检查的时候可以直接调用，不用再手动测量样本尺寸，能有效减少后期加工装配时出现的尺寸不匹配问题。另外不同规格的支撑高度是随轴径递增的，做平行光轴的双轴支撑时，只要选同一系列的SK支撑座，就能保证两根光轴的安装高度一致，不用额外加调整垫片，能节省装配时的调校时间。
