滑动式格罗夫开关断路器模块结构设计

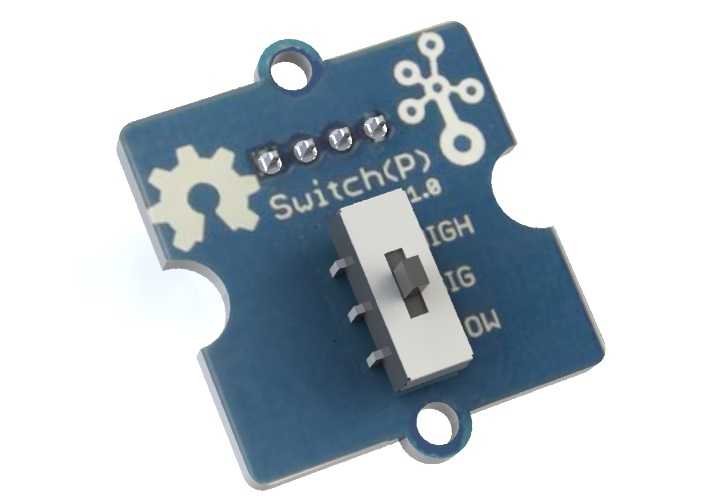

这款滑动式开关模块常应用在开源硬件实验平台、小型教学实训装置、桌面级嵌入式控制项目中，作为手动通断电路的执行部件，承担回路分合、信号通路切换的实际功能，区别于普通微动开关，它采用三档位滑动拨杆结构，可实现高、中、低三档通路切换，适配低压直流控制回路的通断需求，在学生课程设计、创客原型制作、小型自动化测试治具里的使用频率极高。从设计思路来看，模块整体采用载板加开关本体的组合结构，蓝色PCB载板预留了标准安装孔位，孔位间距匹配通用格罗夫模块的安装规范，不需要额外定制安装支架，直接通过M2螺丝就能固定在亚克力安装板、铝型材框架或者3D打印的结构件上，安装边界清晰，不会和周边的传感器模块产生结构干涉。拨杆部分采用带防滑纹理的塑料推钮，推钮行程适中，档位切换时有清晰的段落反馈，操作人员不需要额外看标识，仅凭手感就能确认档位是否切换到位，避免出现虚接、半联动的接触不良问题。载板上的焊盘做了沉金处理，开关引脚和载板的焊接位置做了应力释放设计，即使频繁拨动摇杆，也不会出现焊盘脱落、引脚开焊的问题，适配实训场景下高频次操作的使用需求。载板边缘做了半圆弧缺口设计，一方面是区分模块插接方向，避免使用者插反接线导致回路短路，另一方面也能减少载板边角的应力集中，在拆装过程中不容易出现边角崩裂的问题。载板上印刷的档位标识清晰，对应三个档位的接线端都做了丝印标注，接线时不需要额外查阅手册就能快速对应接线点位，降低现场接线的出错概率。开关本体的额定负载适配常用的5V、12V低压直流回路，可直接对接单片机IO口、小型继电器线圈、低压指示灯等负载，不需要额外加转接电路就能直接使用，在原型验证阶段可以大幅缩短接线调试的时间。从安装尺寸来看，模块整体长宽尺寸控制在常规格罗夫模块的通用尺寸范围内，厚度方向仅包含拨杆凸起的高度，在层叠安装的控制盒内也不会占用过多竖向空间，多个模块并排安装时，拨杆的操作空间足够，不会出现相邻模块拨杆互相干涉的情况。载板四角的安装孔同轴度精度高，固定时不会出现孔位错位需要强行掰动载板的问题，避免PCB板受内应力导致铜箔断裂的隐患。
