月表采样滚筒式铲取采集装置结构

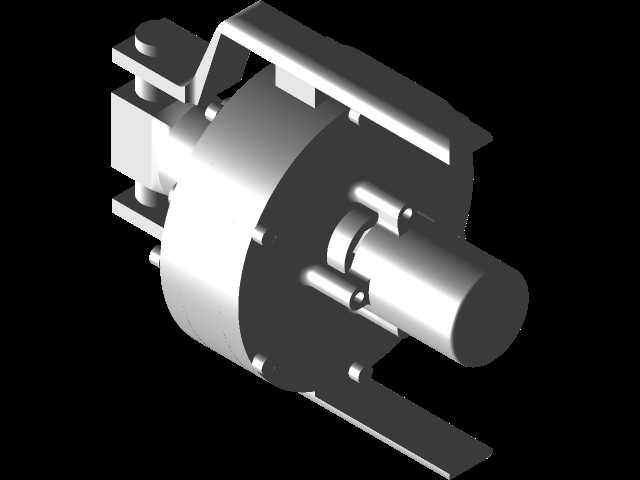

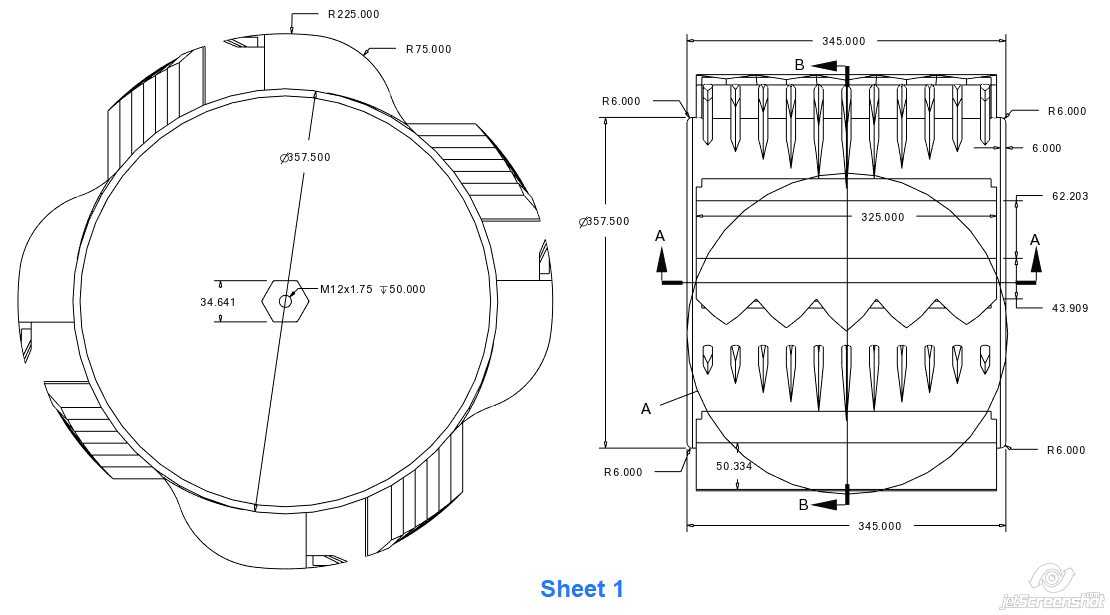

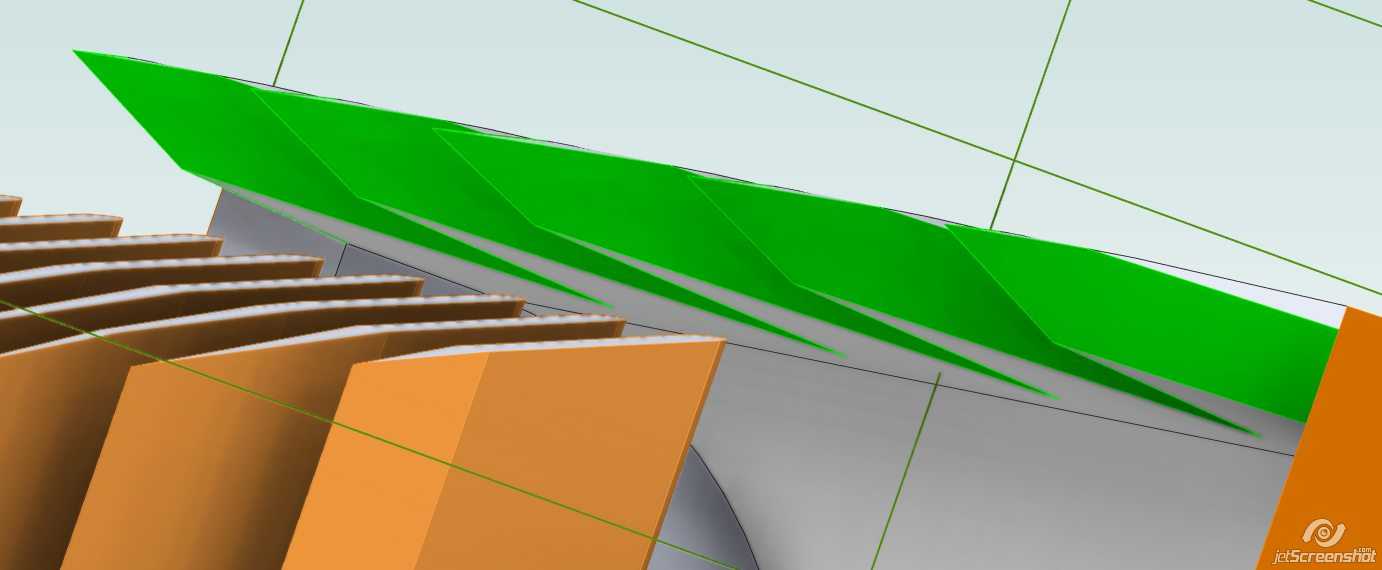

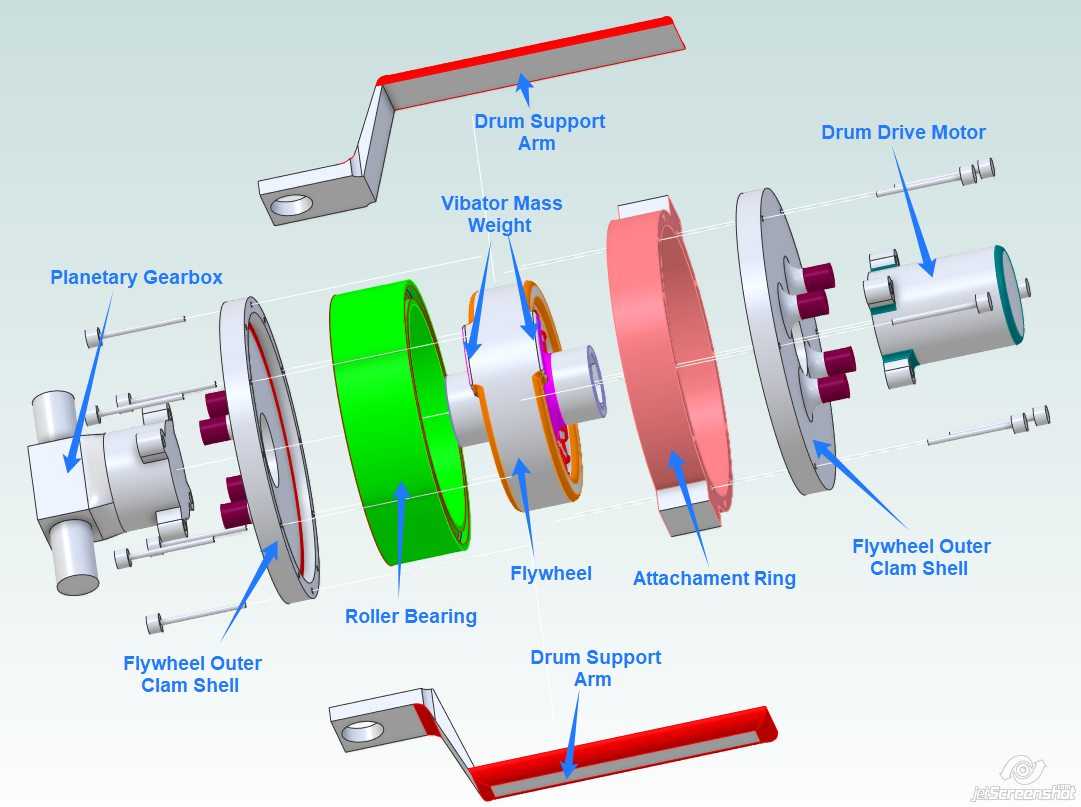

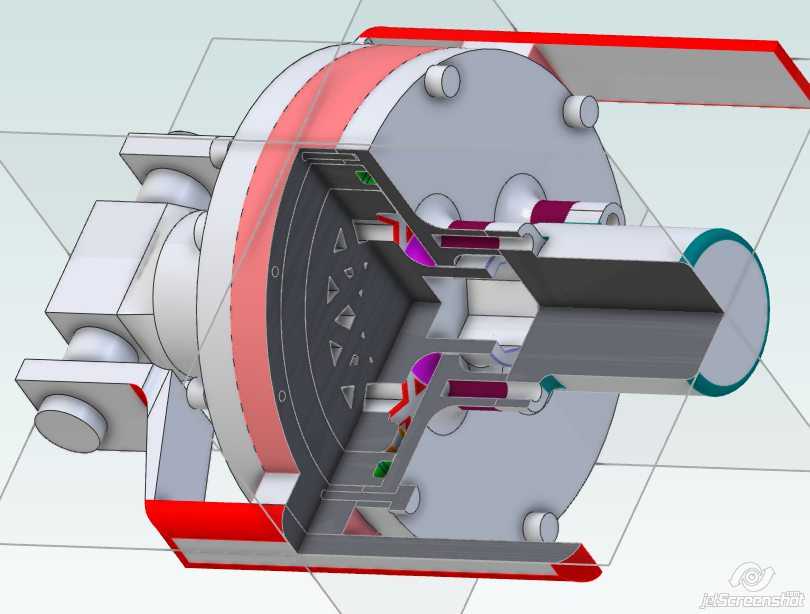

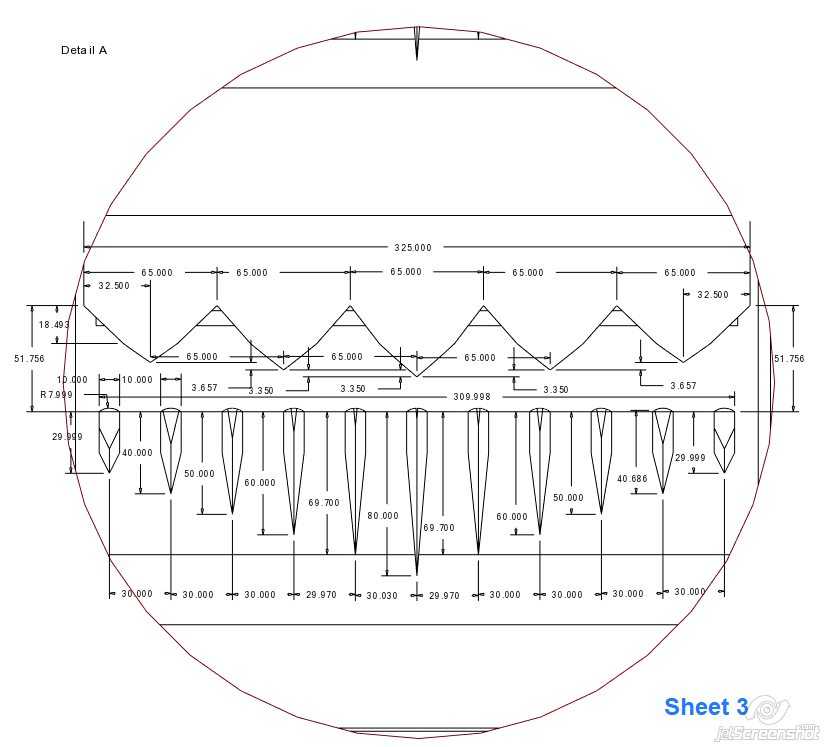

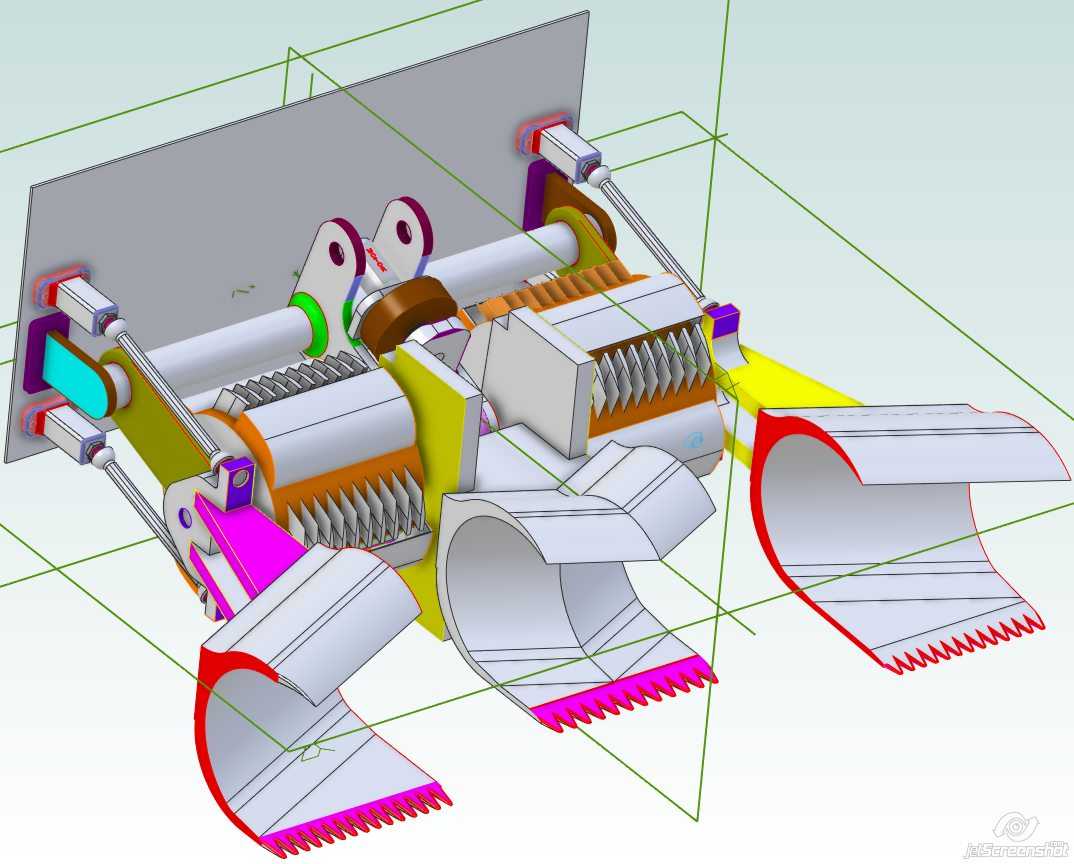

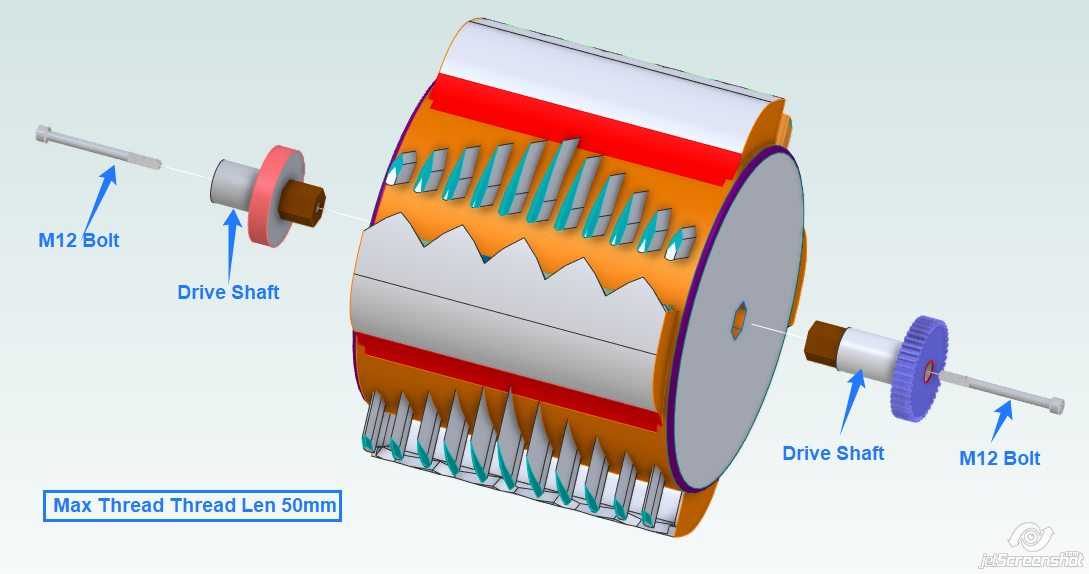

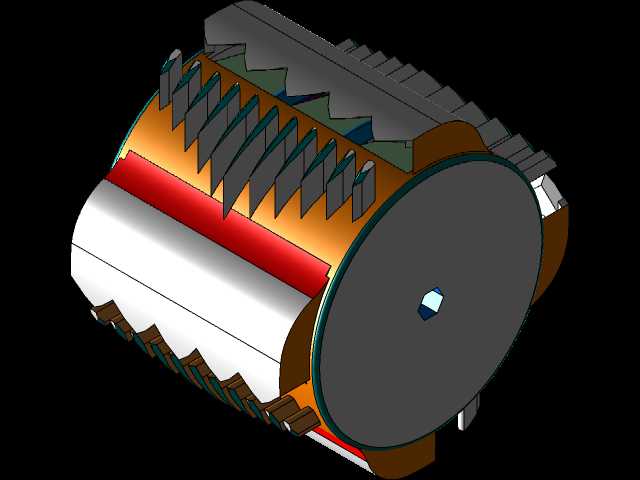

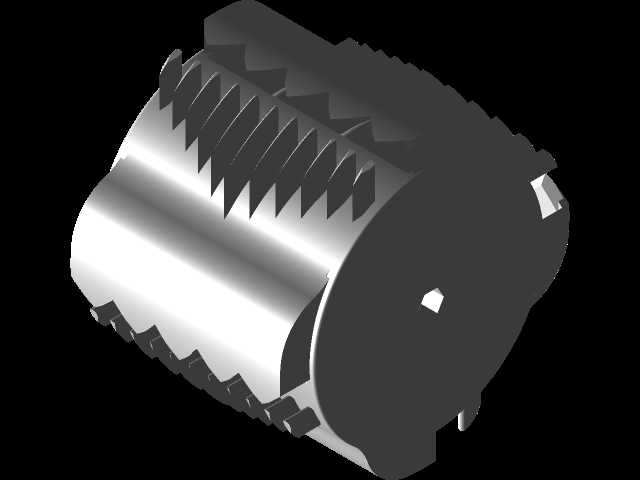

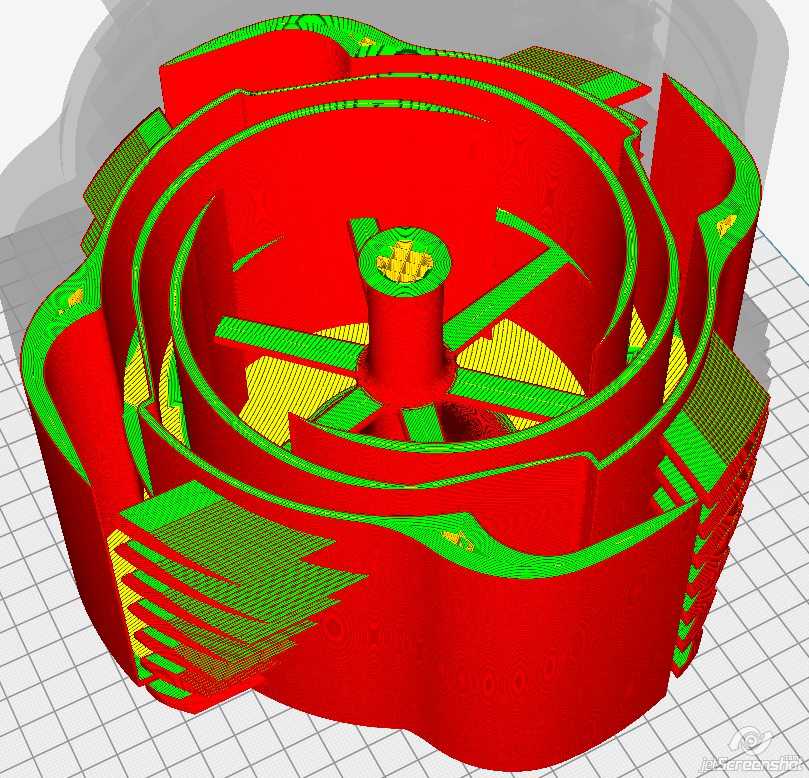

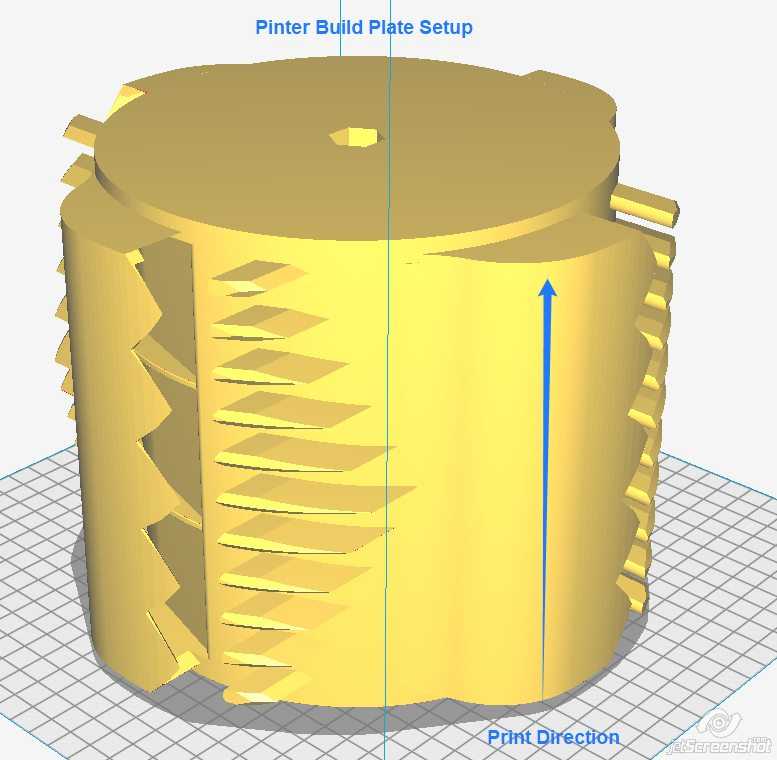

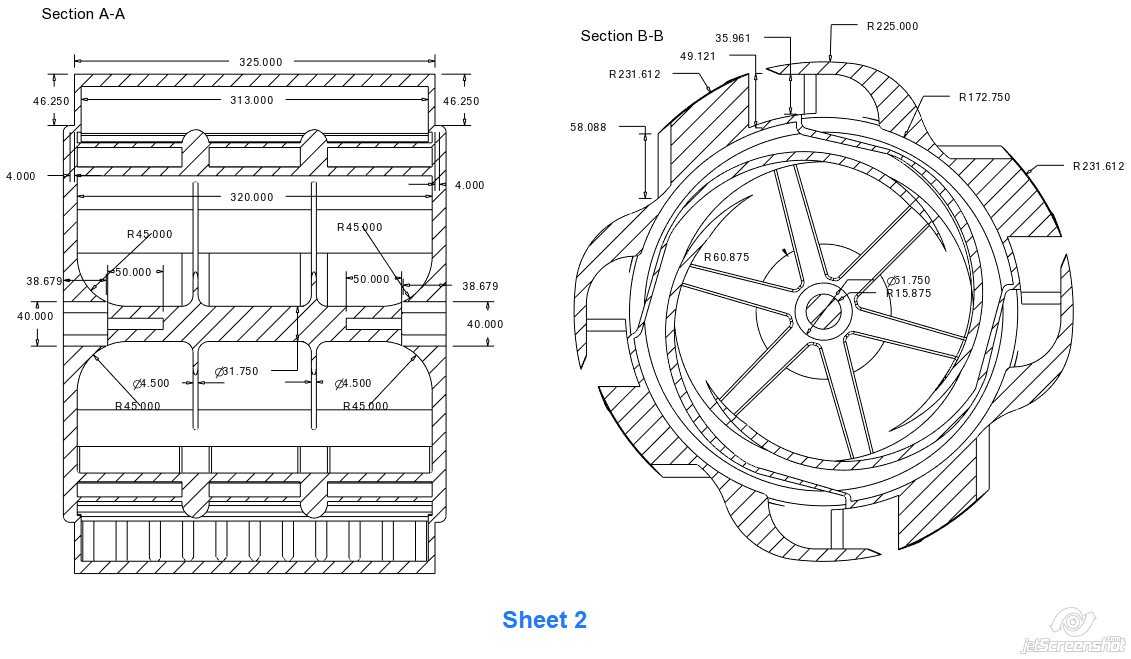

该装置核心为滚筒式铲取结构，最初适配月表表土采样作业场景，同时可迁移至露天矿表层松散矿料采集工况，解决松散物料采集过程中大块岩块卡堵、料斗装填效率低的问题。滚筒周向均匀布置铲斗结构，每个铲斗前端集成耙齿结构，作业过程中随滚筒回转先对表层物料进行预筛分，将尺寸超标的岩块拨离采集路径，避免大块物料进入铲斗内部造成流道堵塞，配合设备行进方向的持续进给，可保证铲斗在回转过程中完全装满物料。铲斗满载后随滚筒继续回转，将物料导入滚筒内部的涡旋导流结构，引导物料向中心集料区域汇集，待集料容积达到额定装载量后，滚筒切换反转工况，涡旋结构将物料从铲斗内腔导向卸料口完成排料，整个采集卸料过程无需额外设置启闭料门的驱动机构，仅通过滚筒正反转即可完成作业循环。结构设计上针对3D金属激光烧结工艺做了适配优化，整体结构无需额外打印支撑结构，若需局部辅助支撑可采用水溶性支撑材质，打印完成后可通过弱酸或清水冲洗去除，降低后处理工作量；打印完成后仅需在滚筒一端加工M12螺纹孔用于连接驱动轴，其余结构无需二次加工即可完成装配。滚筒端部设置10mm厚的平衡端盖，可通过去除端盖局部材料实现滚筒动平衡校正，保证滚筒在20RPM作业转速下平稳运行，平衡精度建议达到G40等级，降低轴承位置的交变载荷，延长支承部件使用寿命。驱动侧建议在电机与齿轮减速单元之间加装飞轮结构，一方面可利用飞轮储存的转动动能，在铲斗碰到硬质岩块出现卡滞时释放动能破碎块体，避免驱动电机堵转失速，可适配更低功率的驱动单元，降低整体功耗；另一方面可将飞轮做偏心设置，或在轮缘增加配重块，使滚筒作业过程中产生小幅振动，辅助表层松散物料流化，提升铲斗装填效率，同时振动可传递至前端耙齿，辅助破碎表层结块物料，清理路径上的小块砾石。材质选型上需考虑作业介质的磨蚀性，若用于月表采样需选用轻质耐磨金属材质，碳纤维材质需额外做耐磨防护涂层才可使用，矿用场景下可选用常规耐磨钢材质降低制造成本，整体结构无复杂异形曲面，加工与装配难度较低，可适配不同规格的采样作业平台安装需求，安装时需保证驱动轴与滚筒的同轴度误差控制在0.1mm以内，避免运行过程中出现偏磨。
