120毫米迫击炮弹药三维建模作品

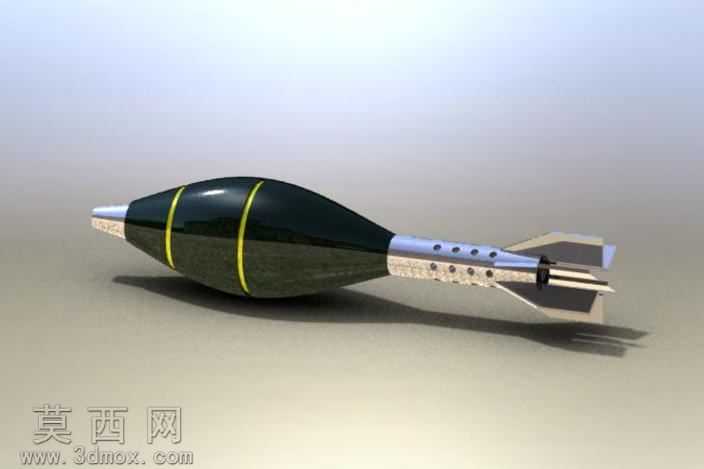

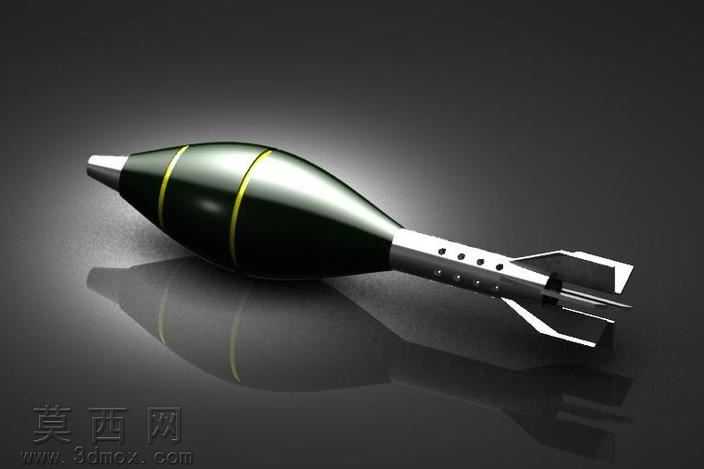

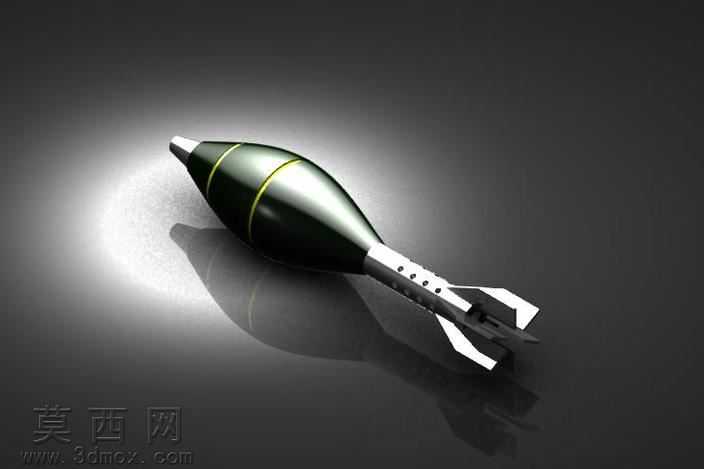

本作品为120毫米口径迫击炮火箭增程弹药的三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据迫击炮弹药的经典气动布局划分建模模块，依次完成卵形战斗部、定心部、尾管、尾翼组四大核心结构的特征绘制。战斗部部分采用旋转凸台特征生成流线型卵形轮廓，精准还原大口径迫弹的低阻外形，表面两道环形凸起为弹体与炮管适配的定心部结构，建模时通过环形切除与凸台叠加的方式还原结构细节，保证弹体在炮膛内的定位精度符合真实弹药的设计逻辑。尾管部分采用薄壁拉伸特征构建，表面均匀分布的传火孔通过圆周阵列特征完成排布，还原发射时火药燃气的泄出通道结构；尾翼组采用六片尾翼对称布局，每片尾翼通过钣金特征构建翼面的薄型结构，翼面与尾管的连接部位添加圆角过渡特征，还原真实弹药尾翼的焊接/铆接结构形态，同时保证尾翼的气动稳定面角度符合迫弹飞行稳定的设计要求。材质与渲染阶段，战斗部外表面采用军绿色哑光金属材质，添加轻微的氧化做旧纹理还原实弹的表面质感，两道环形定心带采用亮金色金属漆材质，与弹体主体形成明确的视觉区分；尾管与尾翼部分采用烤蓝钢制金属材质，添加细微的划痕与使用磨损纹理，还原金属部件的加工与使用痕迹。渲染场景采用深色渐变反光背景，通过三点布光方案突出弹体的流线型轮廓，地面添加柔和的反射效果，强化金属材质的质感表现，同时通过光影层次凸显弹体各部分的结构衔接关系。设计过程中严格遵循120毫米迫弹的真实尺寸比例，所有结构特征均参考现役同口径弹药的公开结构参数进行还原，既保证了外观的写实度，也完整还原了弹药内部结构的装配逻辑，可用于军工科普展示、装备结构教学、虚拟仿真场景搭建等用途，模型结构分层清晰，各部件可单独拆分编辑，能够满足不同场景下的二次修改与使用需求。
