盘形凸轮与直动从动件装配结构设计

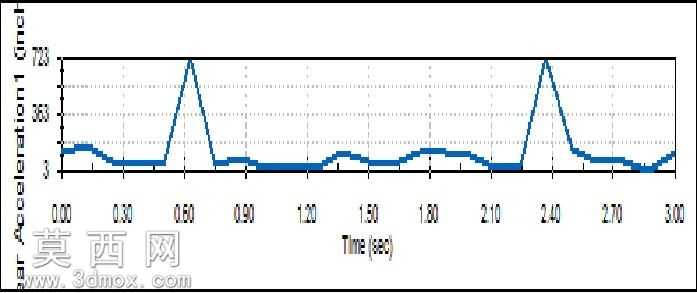

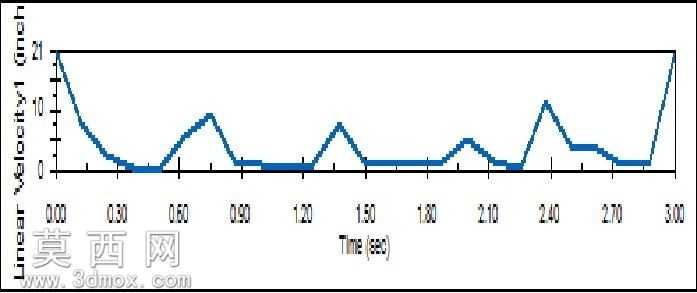

本作品为盘形凸轮与直动从动件的装配机构三维建模成果，建模过程严格遵循机械设计规范完成结构搭建。首先完成核心构件的参数化建模：竖直传动轴采用圆柱拉伸特征生成，保证轴段同轴度公差符合装配要求；盘形凸轮轮廓基于从动件运动规律推导的型线坐标，通过样条曲线拟合后拉伸生成实体，轮廓曲面做连续曲率校验，避免出现尖点、褶皱等易引发运动冲击的结构缺陷；直动从动件采用方块式平底结构，与凸轮接触的端面做平面度约束，保证传动过程中接触状态稳定。装配阶段按照运动副约束逻辑添加配合关系：首先为传动轴与凸轮添加同轴心配合与轴向定位配合，限制凸轮除绕轴旋转外的所有自由度，确保凸轮仅保留旋转运动自由度；随后为直动从动件添加竖直方向的滑动配合，限制其水平方向位移与转动自由度，保证从动件仅能沿竖直方向做往复直线运动；最后添加凸轮轮廓与从动件平底的接触配合，还原机构实际传动的接触关系。完成装配后对机构添加旋转马达驱动，设置100rpm的恒定转速开展运动仿真，验证从动件的位移、速度、加速度曲线是否符合预期运动规律，排查是否存在运动干涉、从动件跳脱等异常问题。作品同时对凸轮盘开展静应力仿真分析，通过划分网格、添加轴孔固定约束、施加从动件接触载荷，计算得到凸轮工作过程中的应力分布云图，直观呈现凸轮不同区域的应力大小，蓝色低应力区域覆盖大部分盘体，接触位置附近出现应力集中的渐变色彩区域，为凸轮的材料选型、结构优化提供参考依据。建模过程中对各构件的棱边做合理倒角处理，既避免锐边带来的装配安全隐患，也提升模型的渲染真实感；材质配置上，传动轴与从动件赋予金属钢材质，调整金属粗糙度与反光参数还原金属构件的质感，凸轮盘根据应力云图的色彩映射做可视化材质处理，清晰展示应力分布状态。整个建模过程从机构设计原理出发，先明确各构件的自由度约束逻辑，再逐步完成零件建模与装配，最后通过仿真验证设计合理性，完整还原了凸轮从动件机构的设计流程，可作为机械原理教学、凸轮机构设计参考的三维素材使用。
