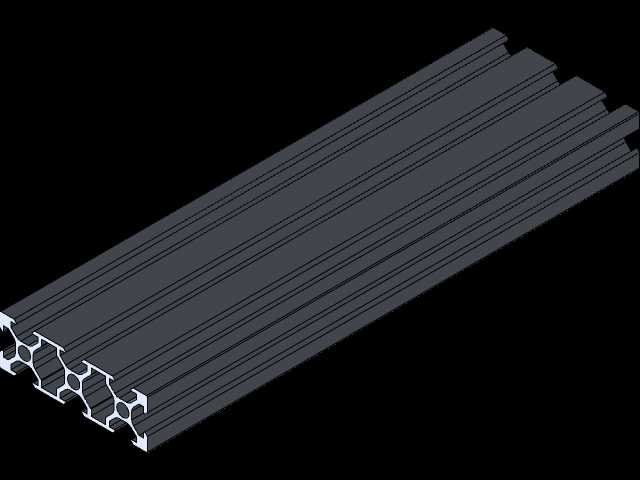

20x60规格V型槽工业铝型材结构

在非标自动化设备的机架搭建、流水线导轨布设以及小型检测设备的主体支撑场景中，这类V型槽铝型材的应用占比常年居高不下，区别于普通平槽工业铝型材，其自带的V型导向槽可以直接配合V型滚轮实现直线运动功能，无需额外加装外置导轨，能大幅压缩小型输送模组、滑动工位的整体安装空间。从截面结构来看，这款20x60规格的型材沿长度方向均匀分布多道空腔与加强筋，单米重量控制在合理区间的同时，截面惯性矩经过优化，垂直于安装面方向的承重能力足以支撑常规视觉检测工位、小型工件移栽机构的负载需求，不会出现长时间承重后的形变问题。设计这类型材截面时，首先要匹配V型滚轮的标准槽口角度，槽口的粗糙度公差控制在合理范围，保证滚轮滚动时无卡顿、无异响，同时槽口边缘做了微小的倒角处理，既可以避免安装时划伤操作人员，也能防止型材在切割下料过程中出现槽口崩边的问题。型材两侧的T型槽尺寸完全符合通用工业铝型材的安装标准，可以兼容常规的T型螺栓、法兰螺母等紧固件，和同系列2020、2040规格的型材拼接时不需要额外定制转接件，直接用角码或者内置连接件就能完成90度、45度等常用角度的拼接固定，大幅缩短现场组装的工时。在安装边界上，这款型材的截面宽度为20mm，高度为60mm，沿长度方向的端面可以直接加装端盖，避免铝型材空腔内积灰，也能提升整体外观的整洁度；当用于搭建滑动导轨时，两根平行布置的该型材安装间距需要根据配套滚轮的座体尺寸预留调整余量，槽口的平行度公差在出厂时已经控制在每米0.1mm以内，不需要安装后再做二次校准就能满足多数轻载直线运动的精度要求。实际应用中，这类V型槽铝型材常被用来制作3D打印机的运动框架、小型电子元件组装线的滑动工位、实验室测试设备的可调支架，相比钢制焊接机架，它不需要做表面喷漆处理，挤压成型后的阳极氧化表层耐磨耐腐蚀，后期改造时只需要拆卸紧固件就能重新调整结构，不会像焊接机架那样出现改造即报废的问题。型材截面的空腔还可以用来布设设备的气管、传感器线缆，将管线隐藏在型材内部，避免设备运行过程中管线被运动部件剐蹭，也能让整体设备的外观更加规整。在选型时需要注意，当单根型材的支撑跨度超过800mm时，需要在型材中部加装支撑脚或者加强横梁，避免长跨度下型材自身的挠度影响运动精度；如果用于有洁净要求的车间环境，可以选择表面做了硬质阳极氧化处理的版本，其表面硬度更高，不易产生粉尘脱落，适配洁净车间的使用要求。
