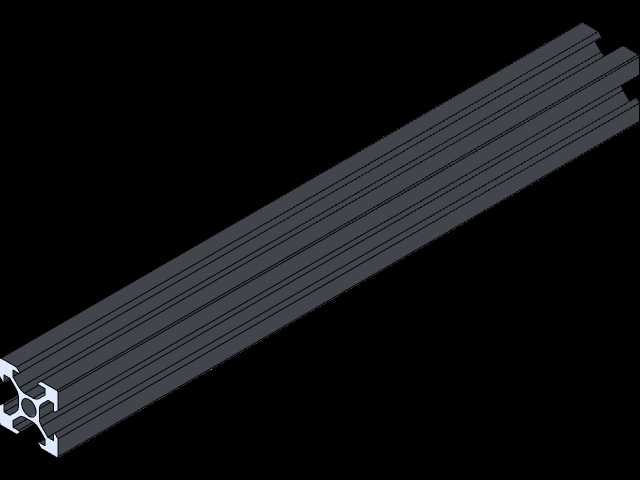

2020规格V型槽福赛蒂工业铝型材

　　日常做非标自动化设备框架选型时，20系列V槽铝型材是小尺寸工位、轻型载具结构里的高频选用件，这款截面20mm见方的V型槽型材，核心适配桌面级小型设备的搭建需求，比如实验室小型检测工装台、桌面3D打印机的运动框架、电子产线的小型物料接驳导槽，都能看到这类型材的应用场景。从截面结构来看，型材四个端面预留的V型导向槽，是区别于普通平槽铝型材的核心设计，槽道的圆弧过渡与槽口尺寸经过适配，既可以直接嵌入V型滚轮实现无额外导轨的直线运动副搭建，也能搭配常规T型螺栓完成相邻型材的直角拼接，不需要额外加工沉孔或者攻丝，大幅缩短现场装配的工时。设计这类型材的三维模型时，首先要卡准截面的外轮廓边界，

　　20mm的公称尺寸对应的实际挤出公差带要控制在常规工业铝型材的允许范围内，端面的安装孔位中心距、槽道的开口宽度、V型槽的夹角角度都要和实际挤出件的参数匹配，不然做出来的框架装配时会出现螺栓卡不进、滚轮滑动卡滞的问题。型材的端面中心预留的通孔是用来装内六角螺栓实现型材对接的，四个角的镂空减重槽在保证截面抗弯模量的前提下，尽可能降低了型材的米重，对于需要控制整体设备重量的移动工位来说，这个设计点非常实用。实际选型应用的时候，要注意这类20规格V槽型材的承载边界，单根1米长度的型材简支状态下，中心集中载荷不能超过轻型承载的阈值，适合做受力不大的导向框架、防护栏框架或者小型设备的外罩骨架，如果是重载场景就需要换更大截面的型材。

　　V型槽的表面粗糙度要求也在建模时做了对应体现，槽道的接触面是滚轮滚动的工作面，挤出后的表面氧化层厚度要满足耐磨要求，模型里预留的氧化层厚度间隙也考虑了装配时的公差配合，不会出现滚轮装上去过盈或者间隙过大窜动的情况。另外型材两端的切割端面在模型里做了简化处理，实际应用时可以根据需求加装端盖或者脚轮连接件，槽道内也可以嵌入密封条或者有机玻璃板，做设备的安全防护围挡，不需要额外加装其他附件就能完成防护结构的搭建，这也是这类V槽铝型材在小型非标设备里被广泛使用的原因。
