NASA洞穴探测漫游车结构设计

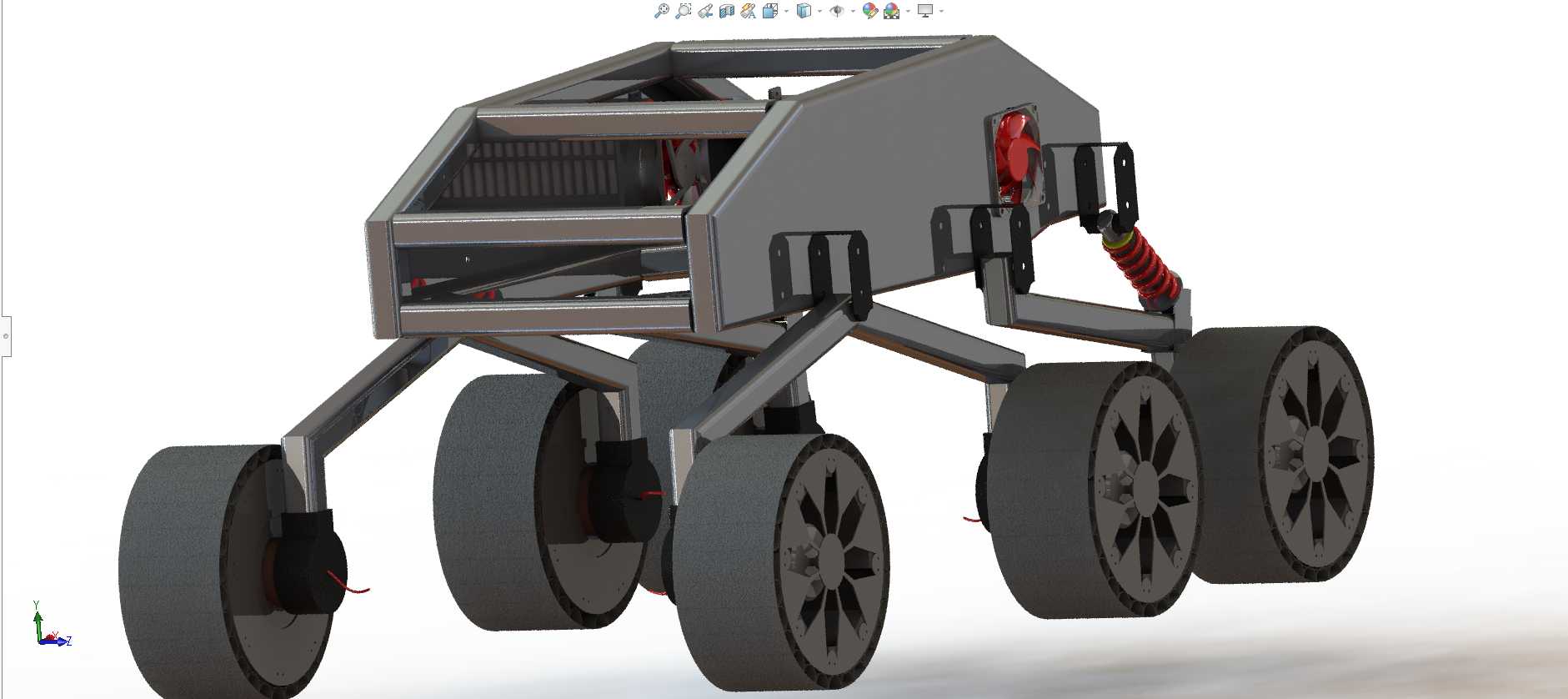

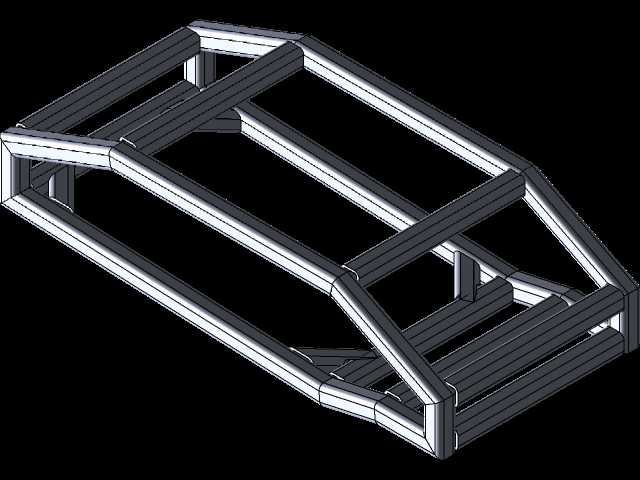

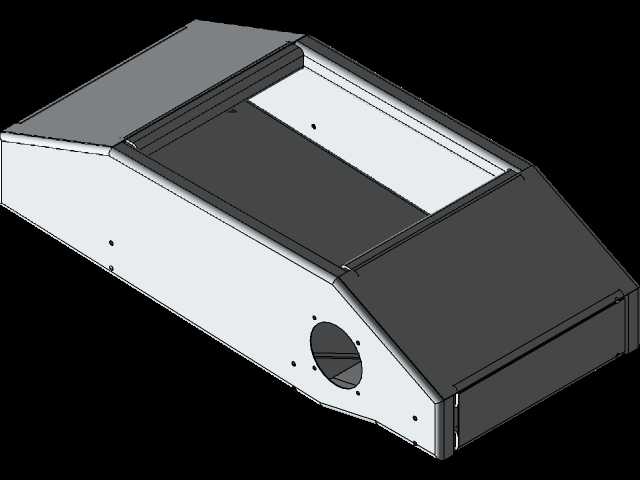

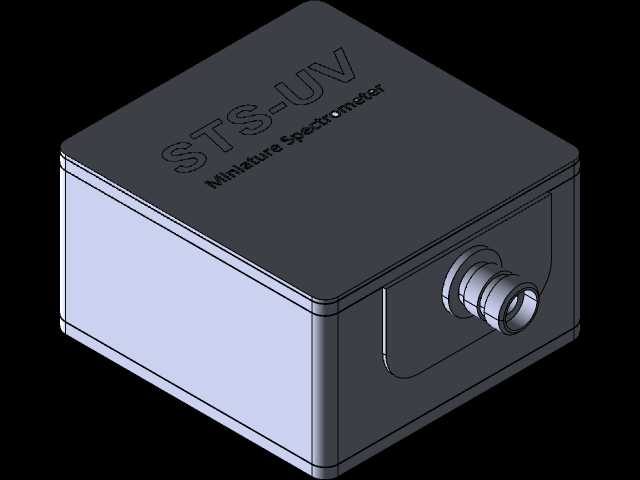

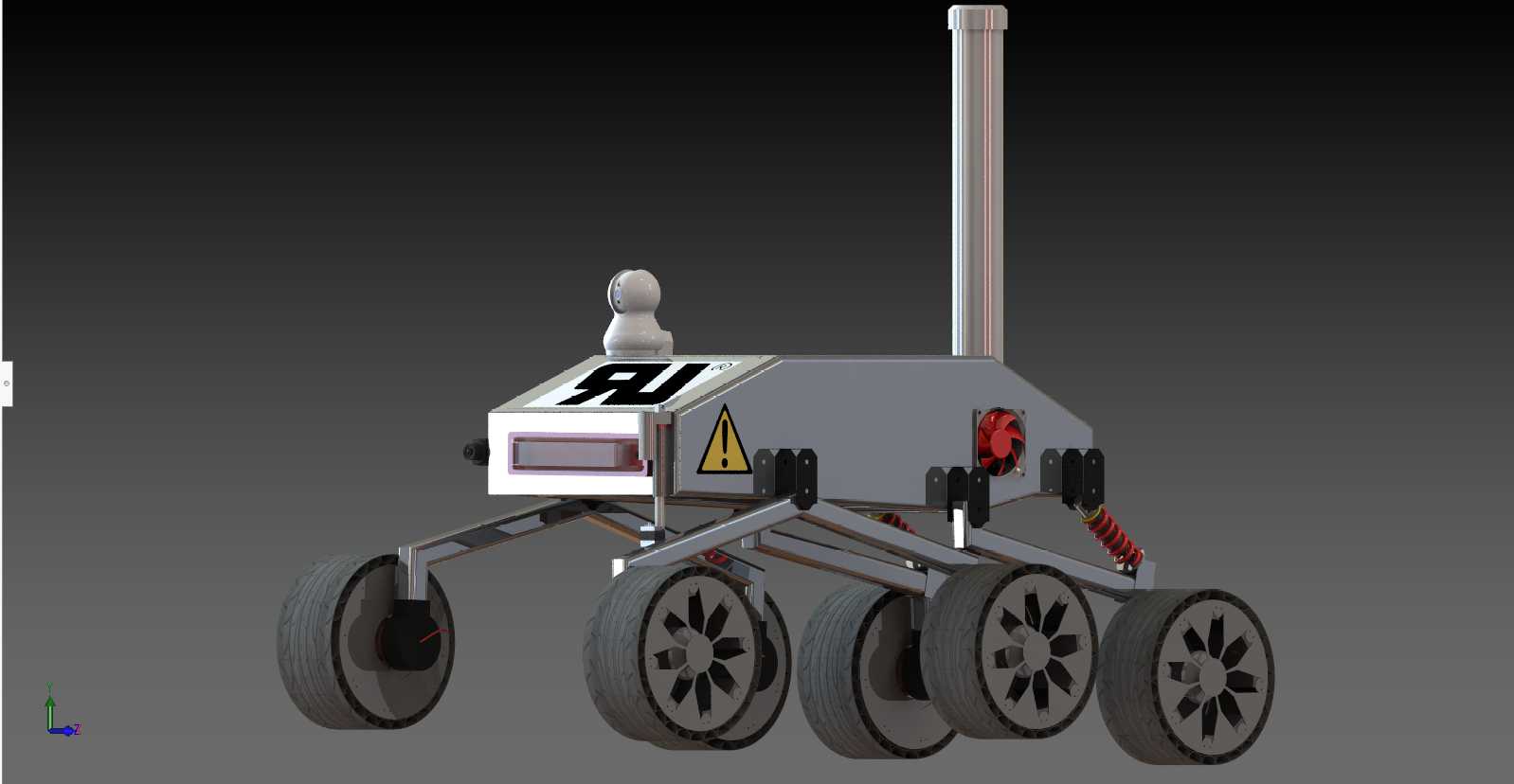

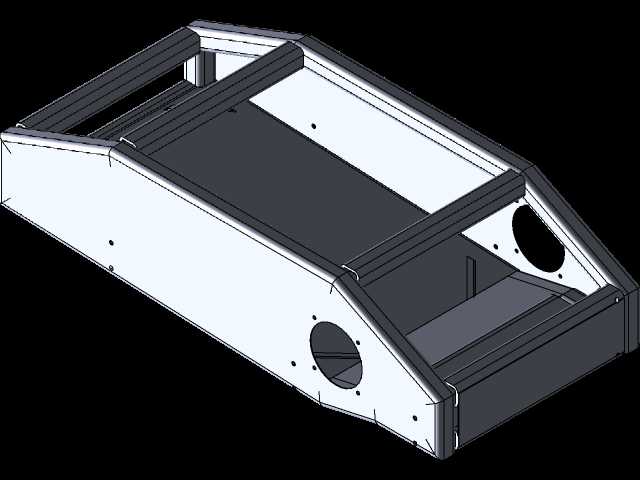

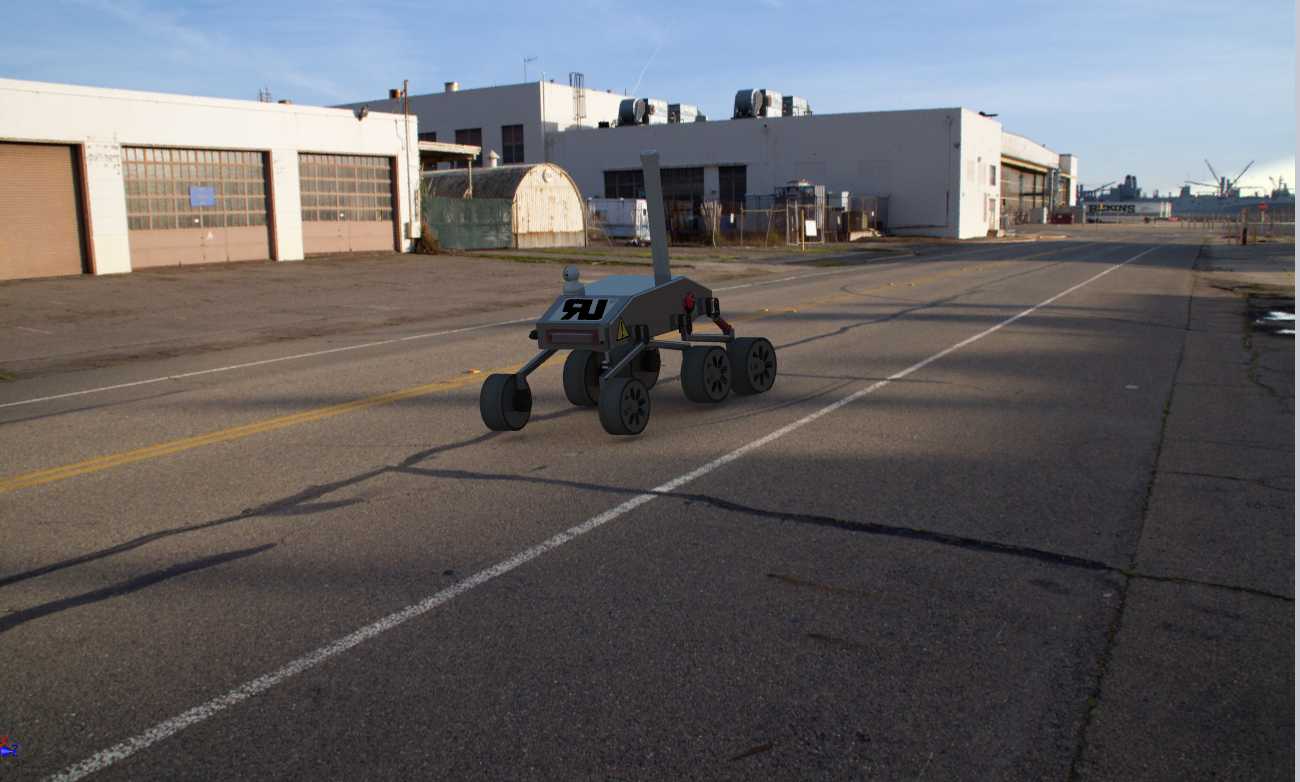

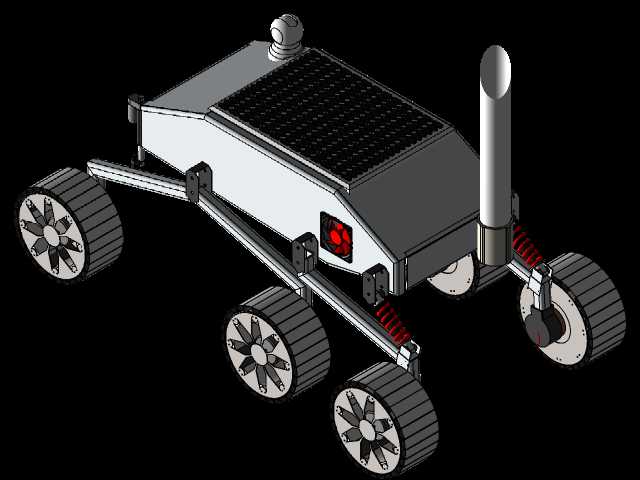

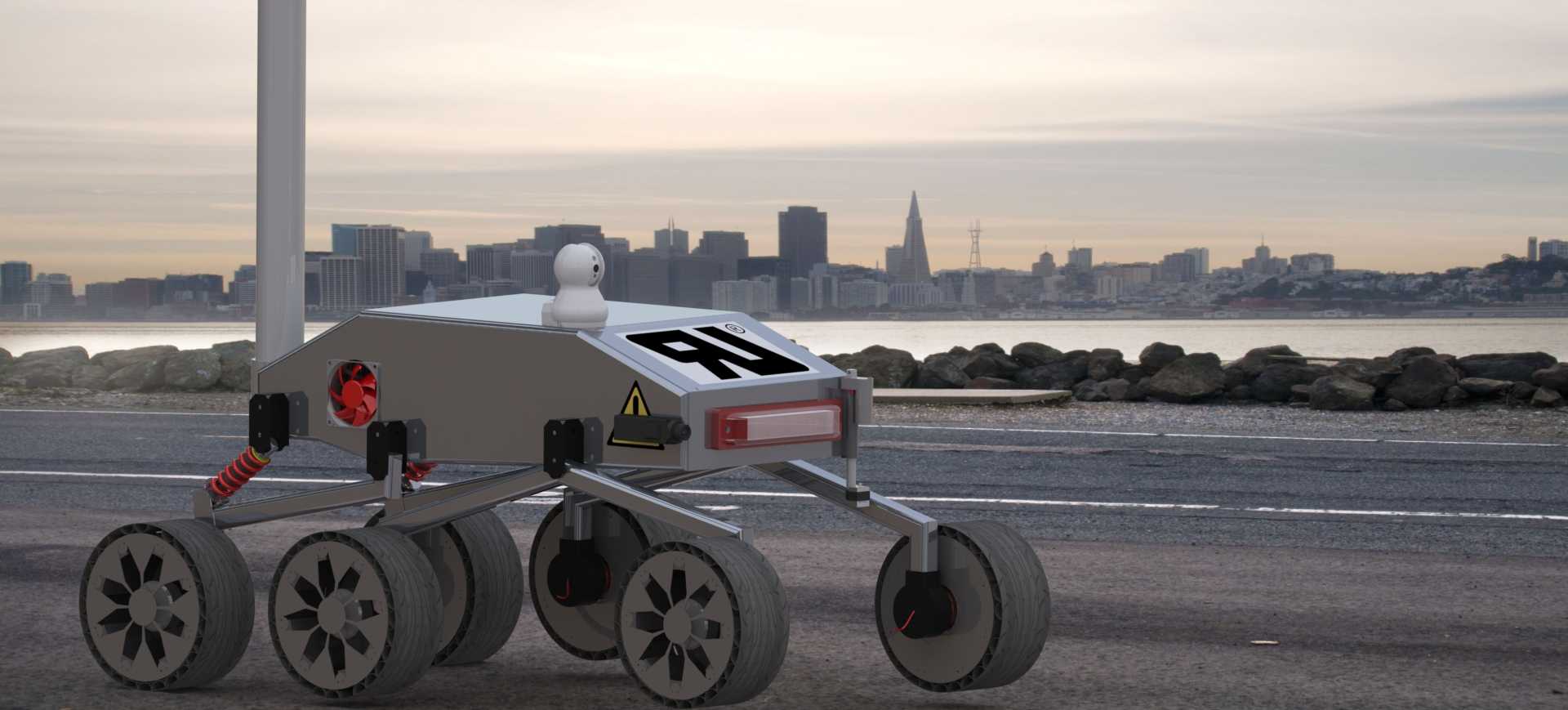

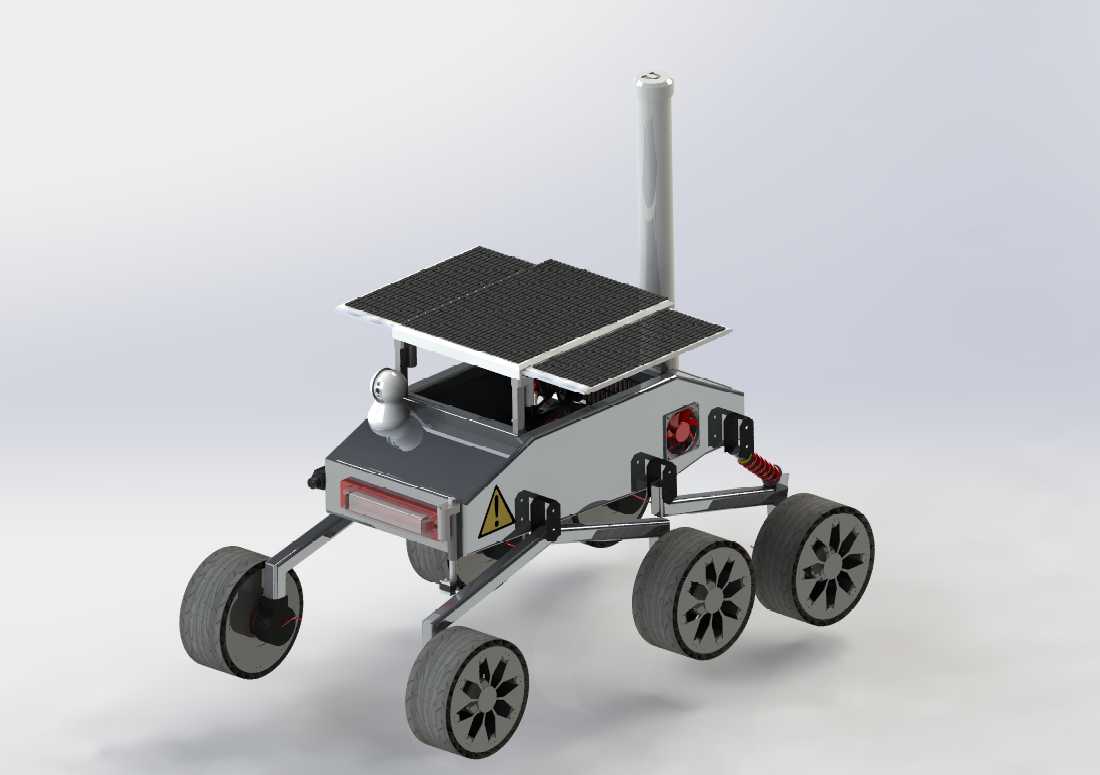

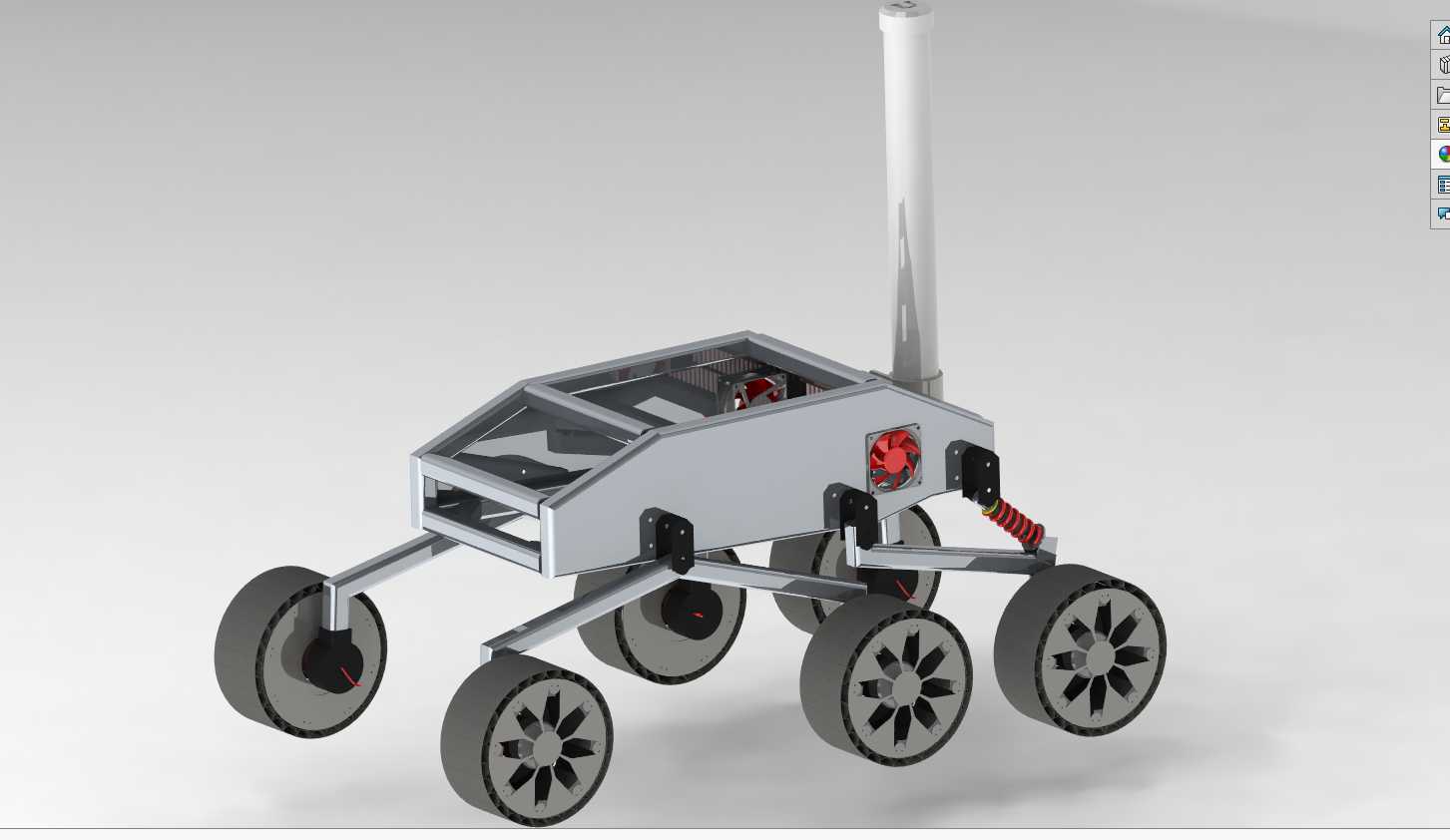

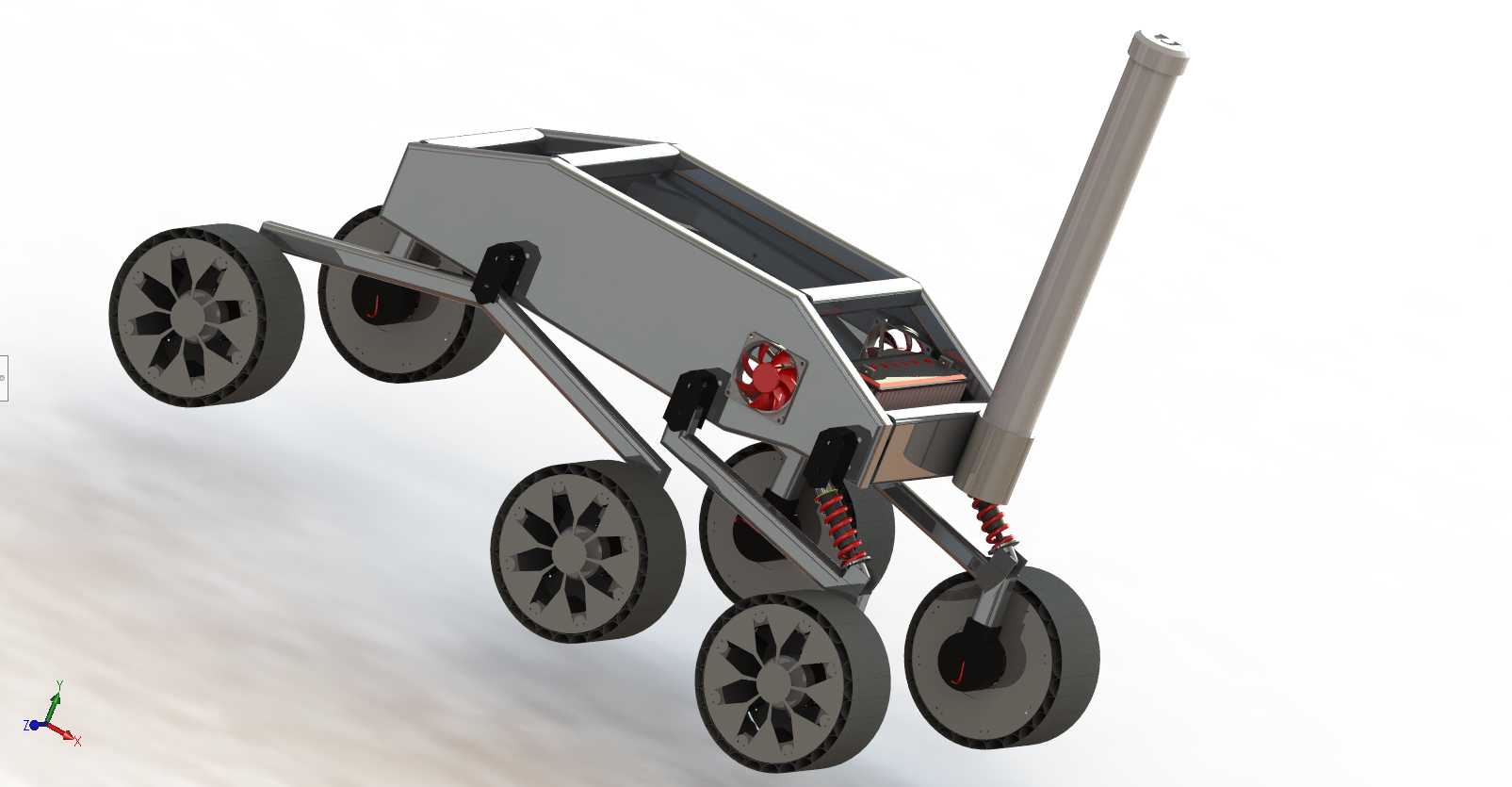

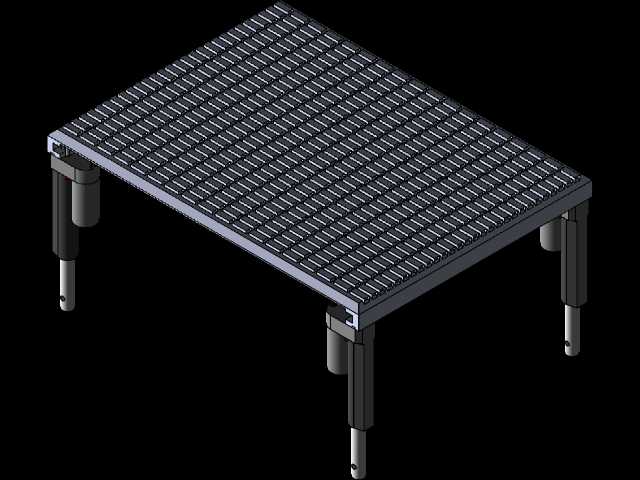

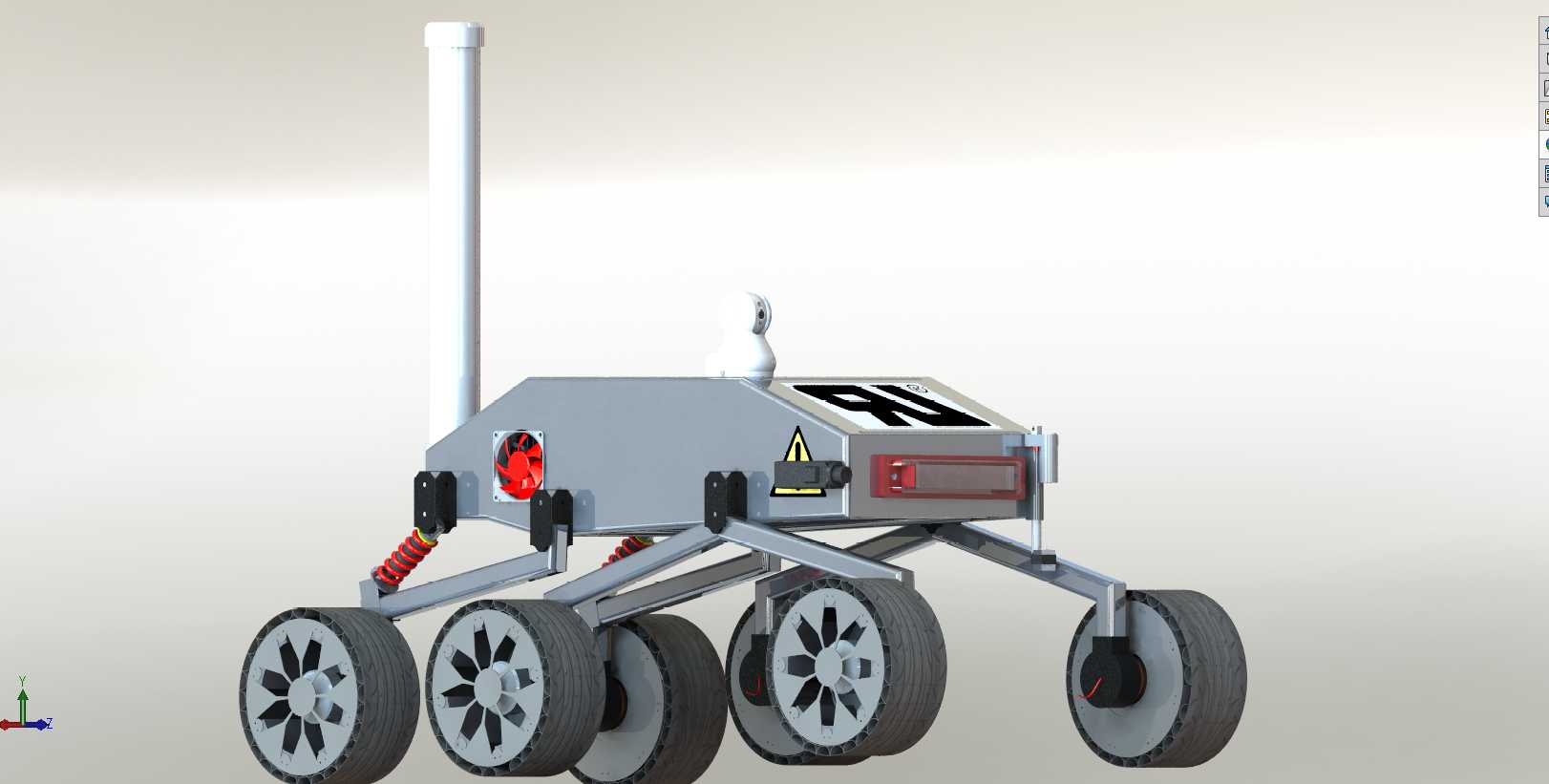

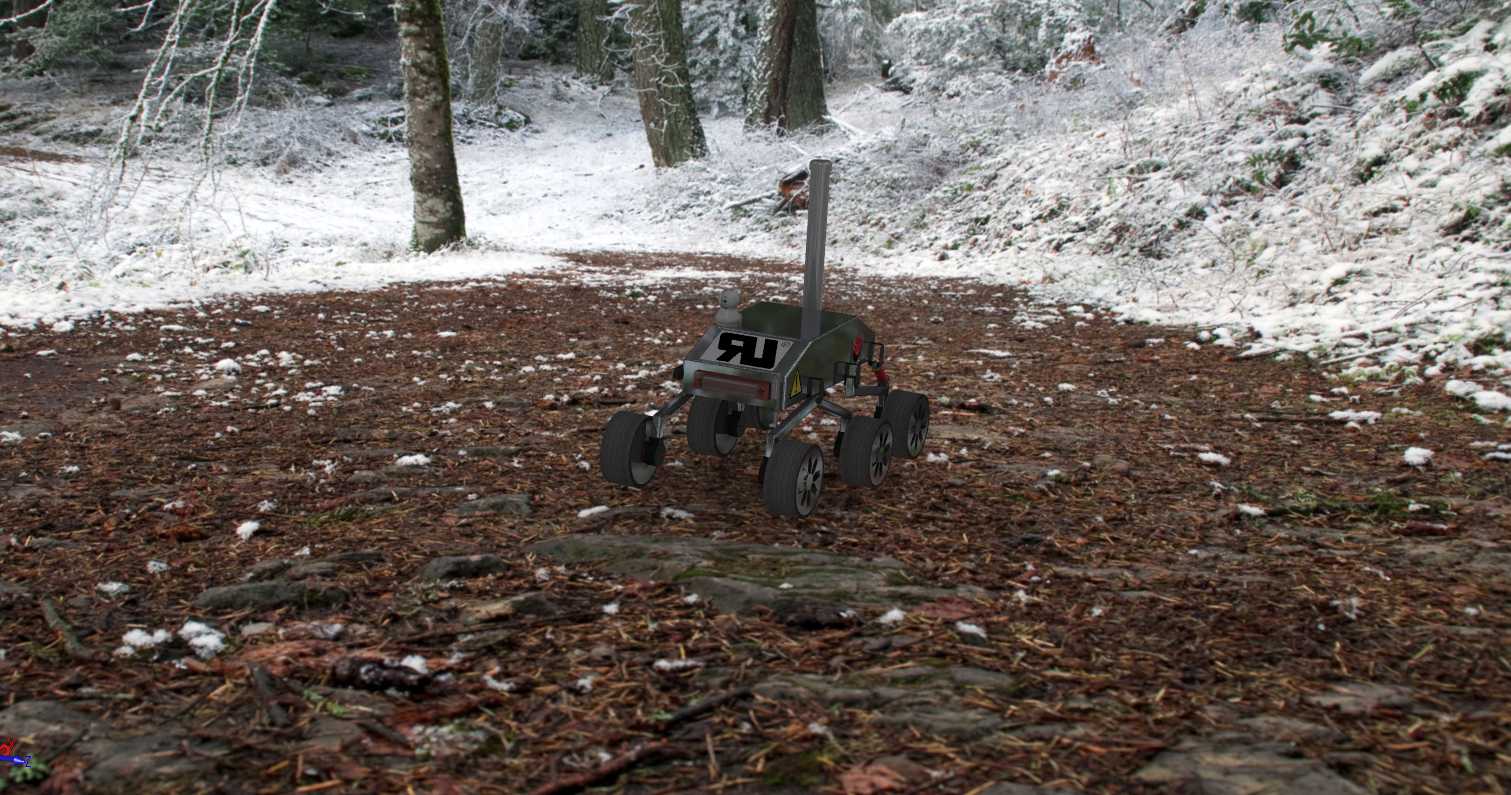

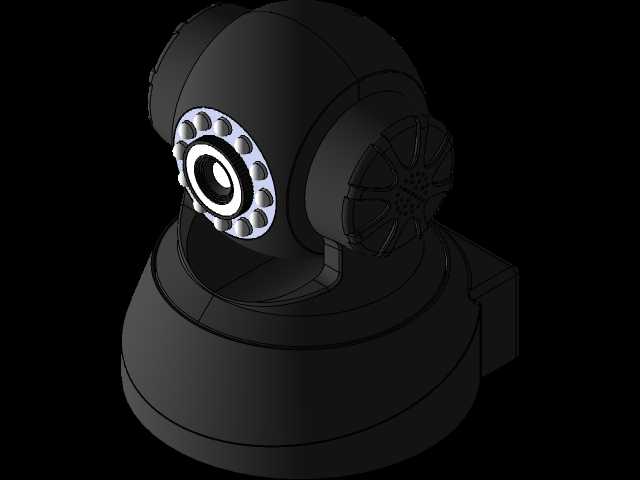

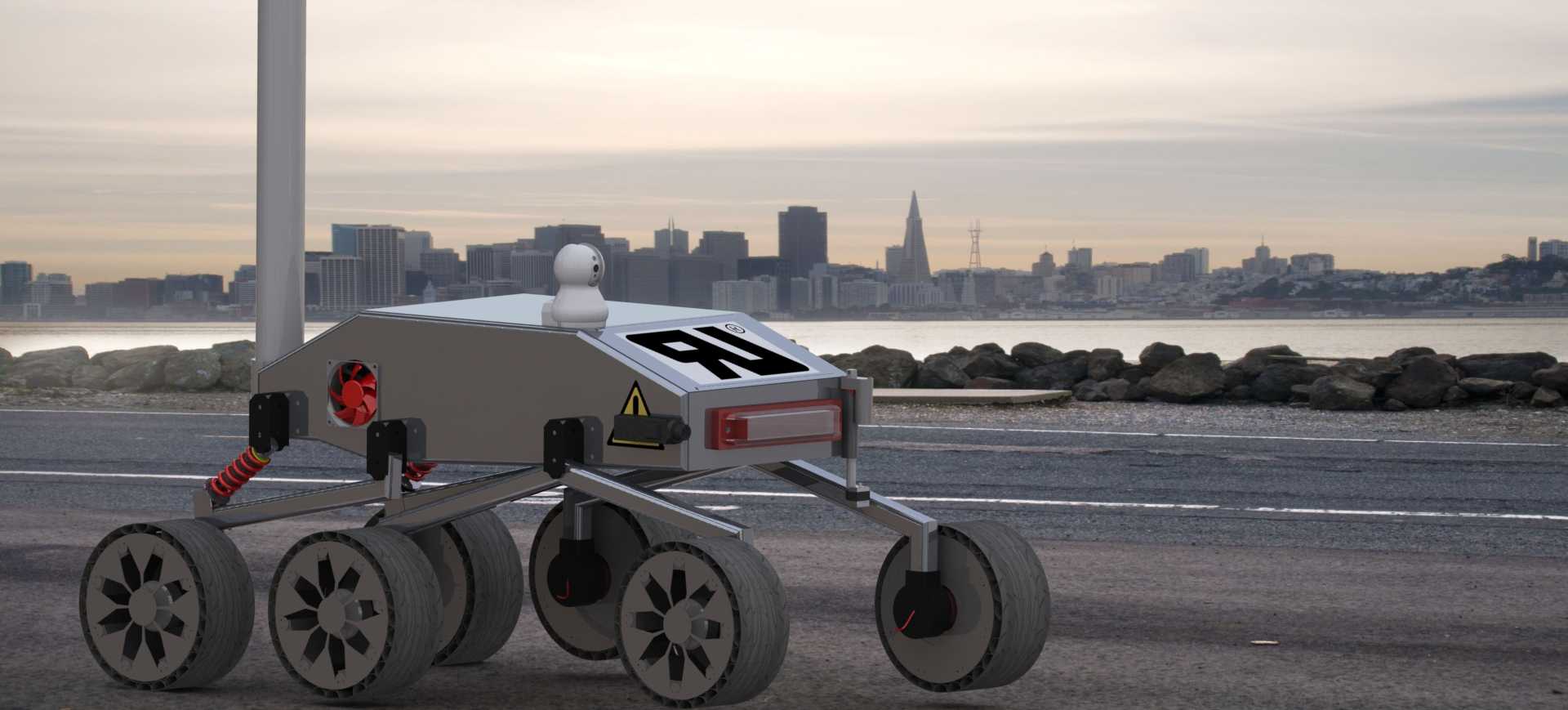

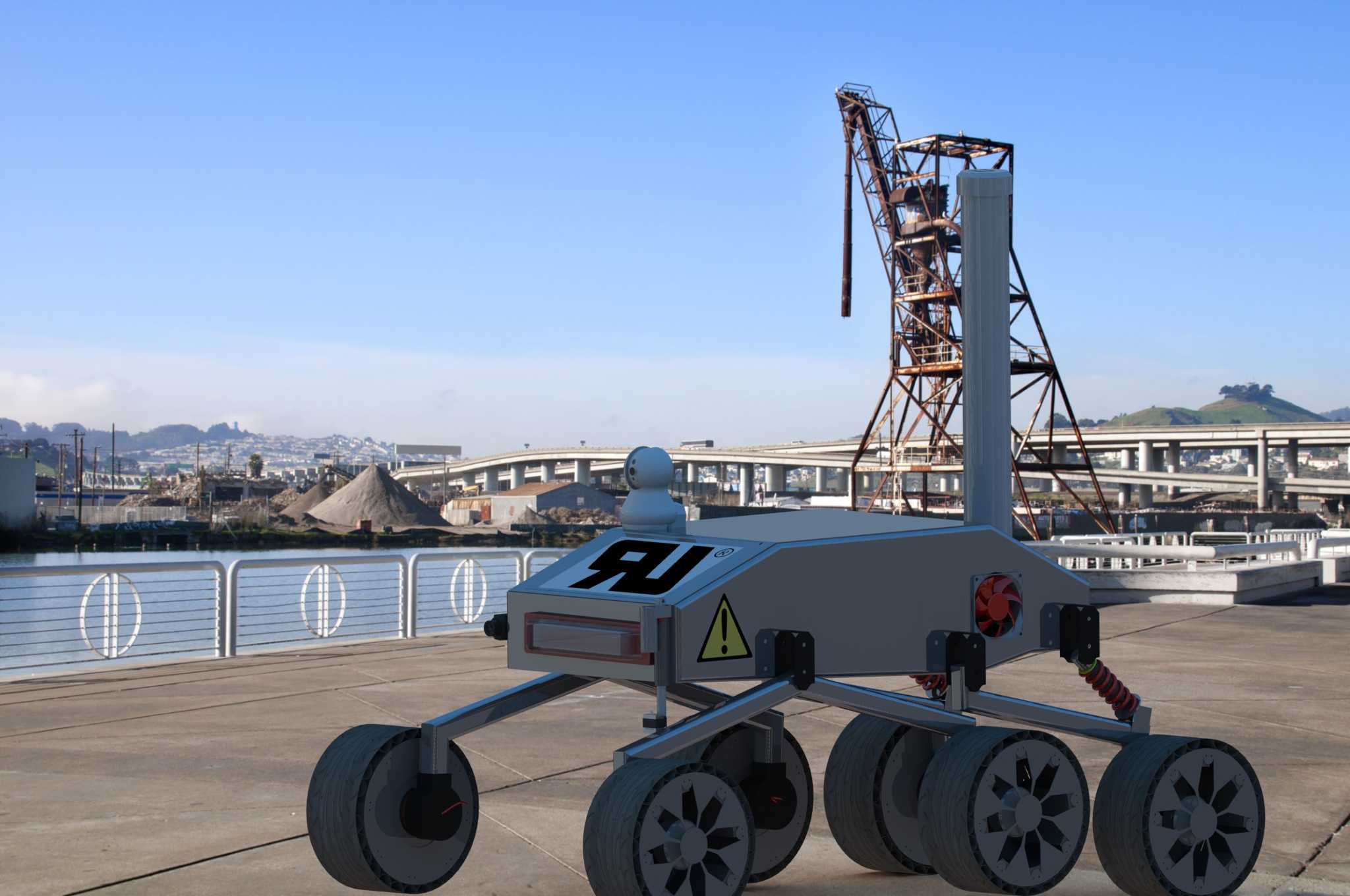

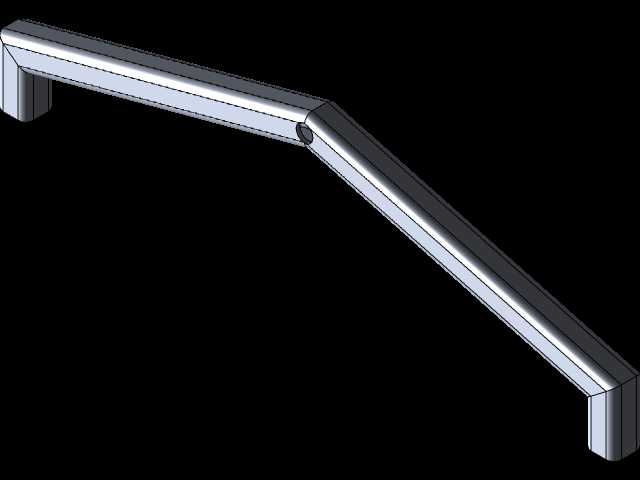

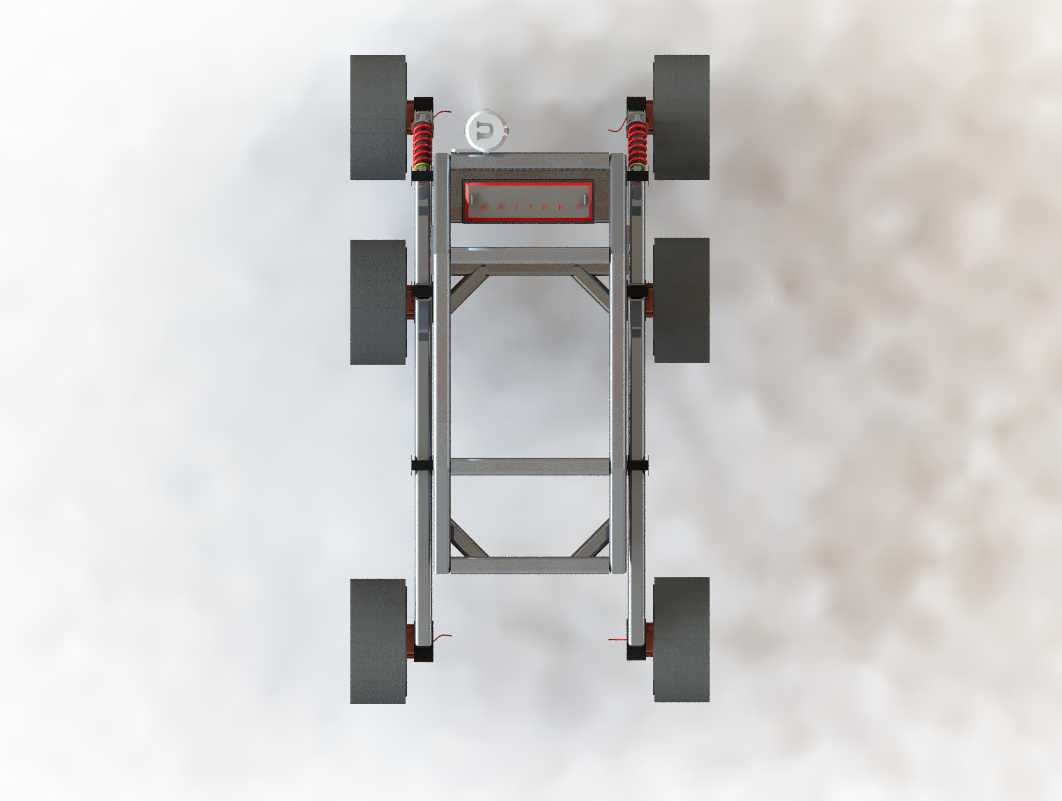

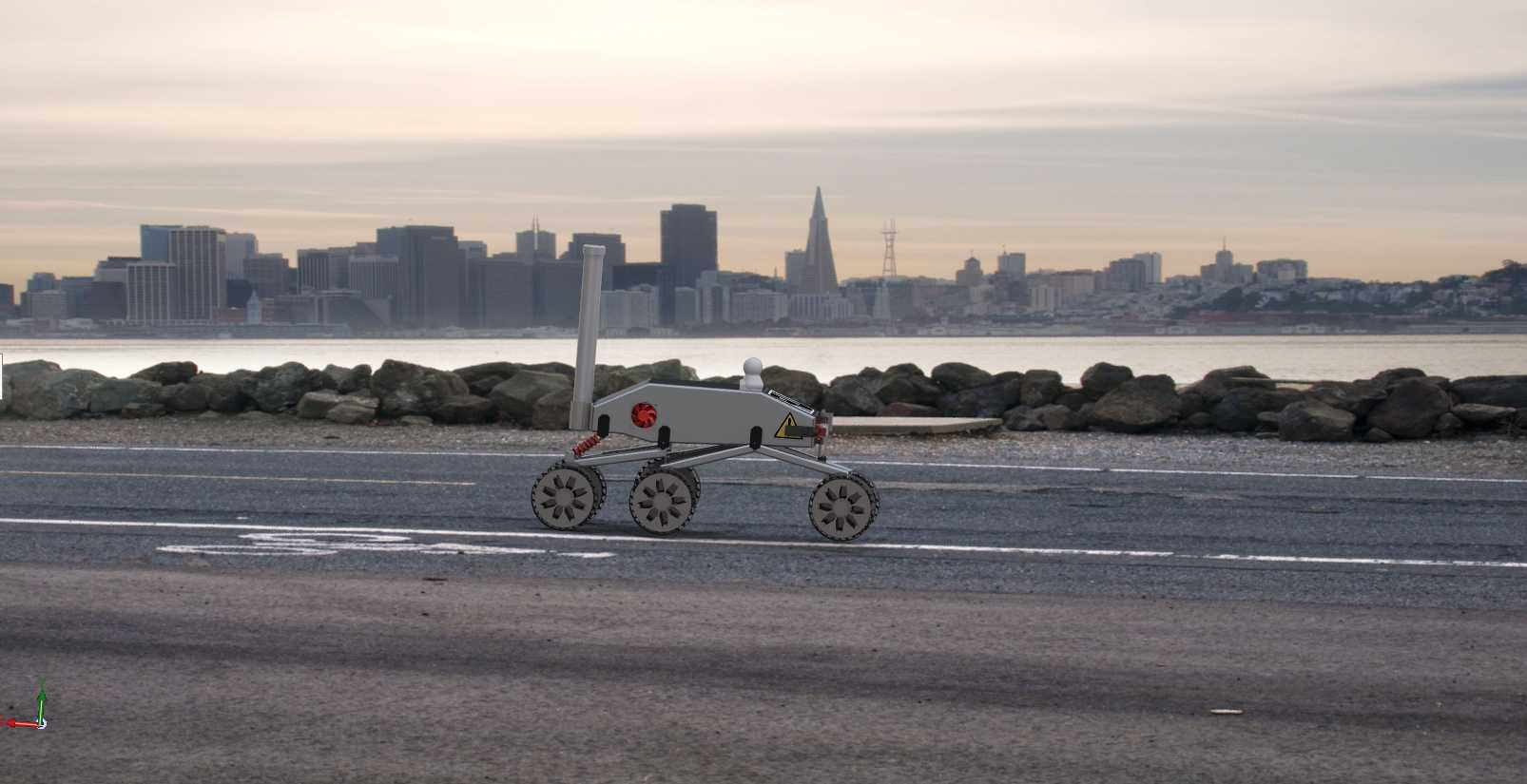

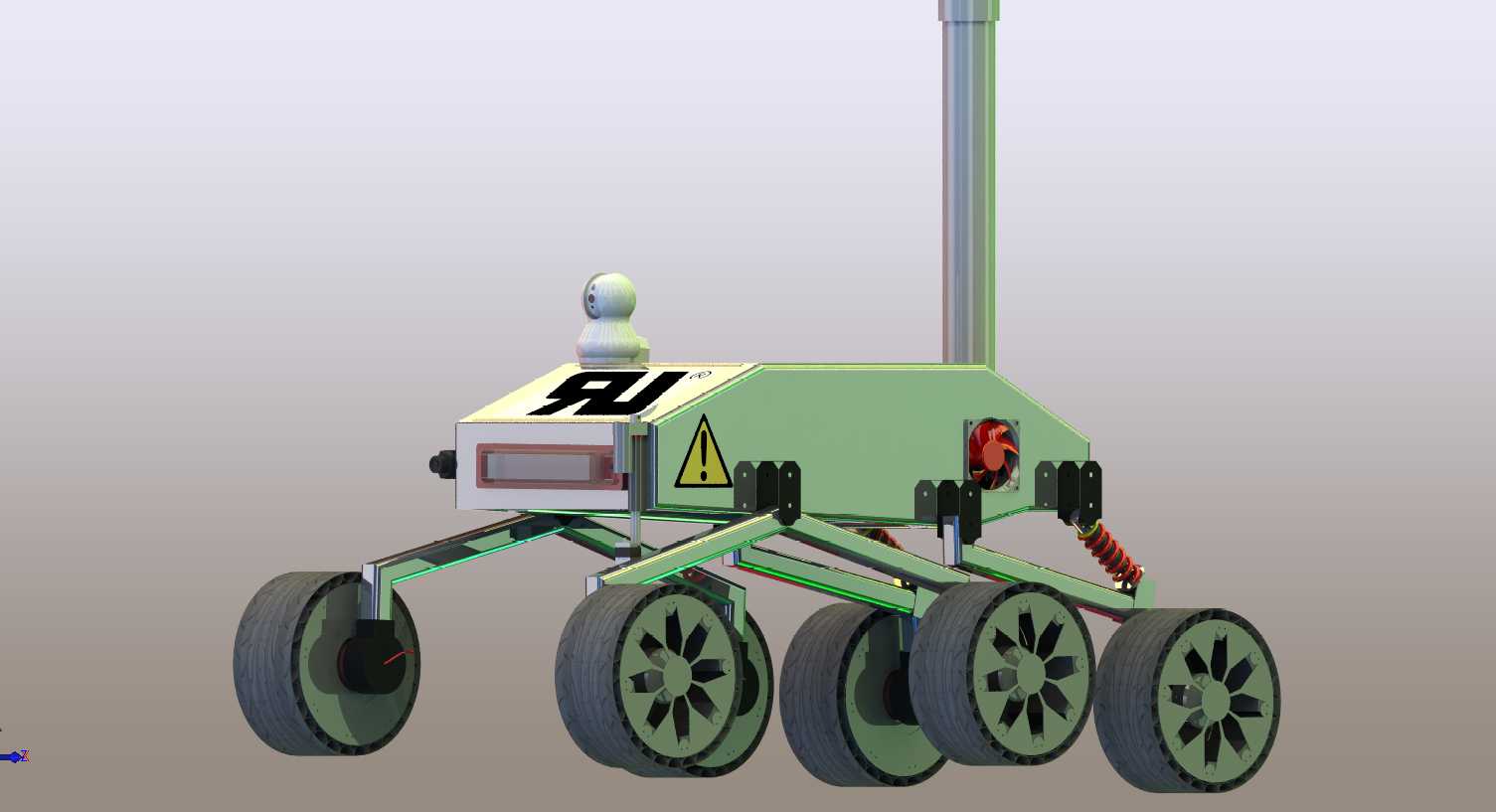

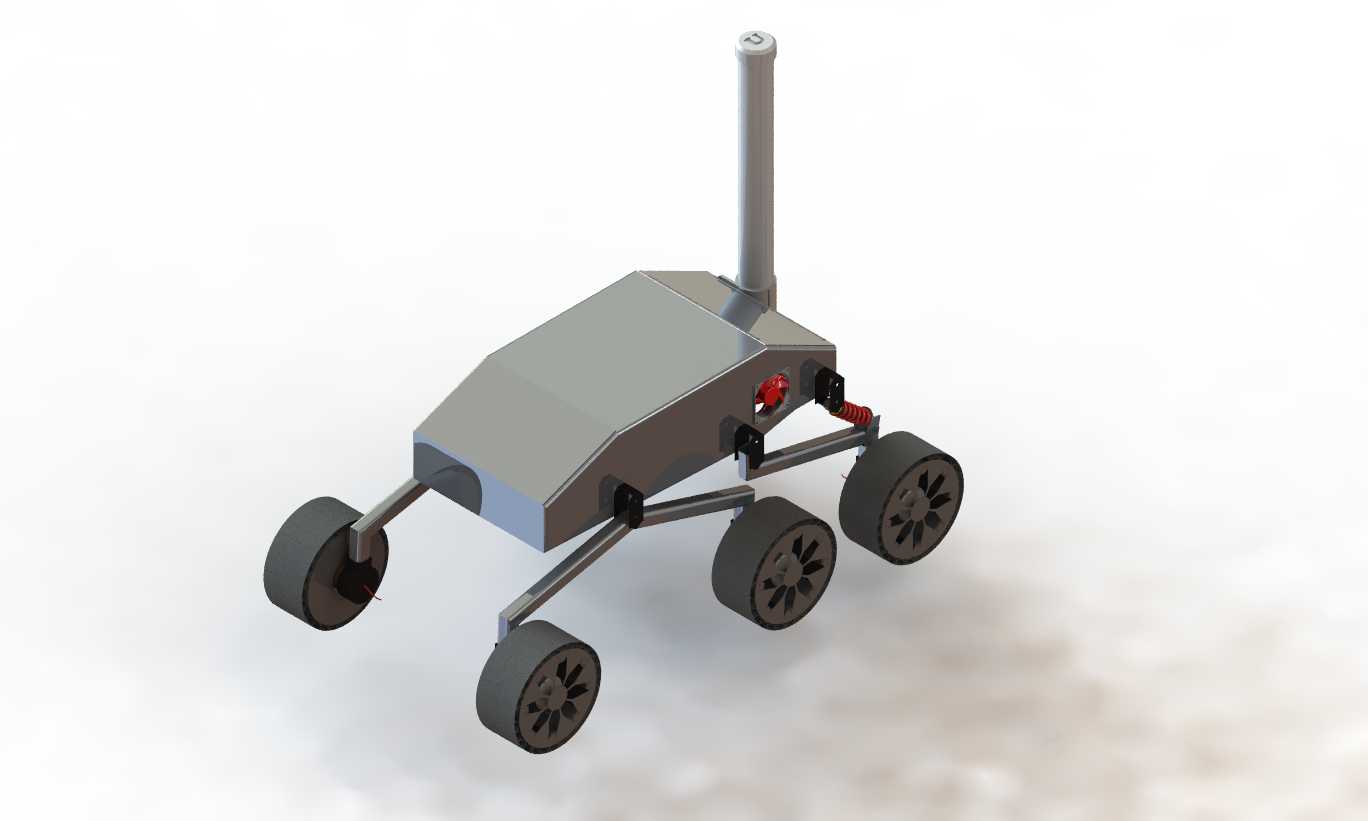

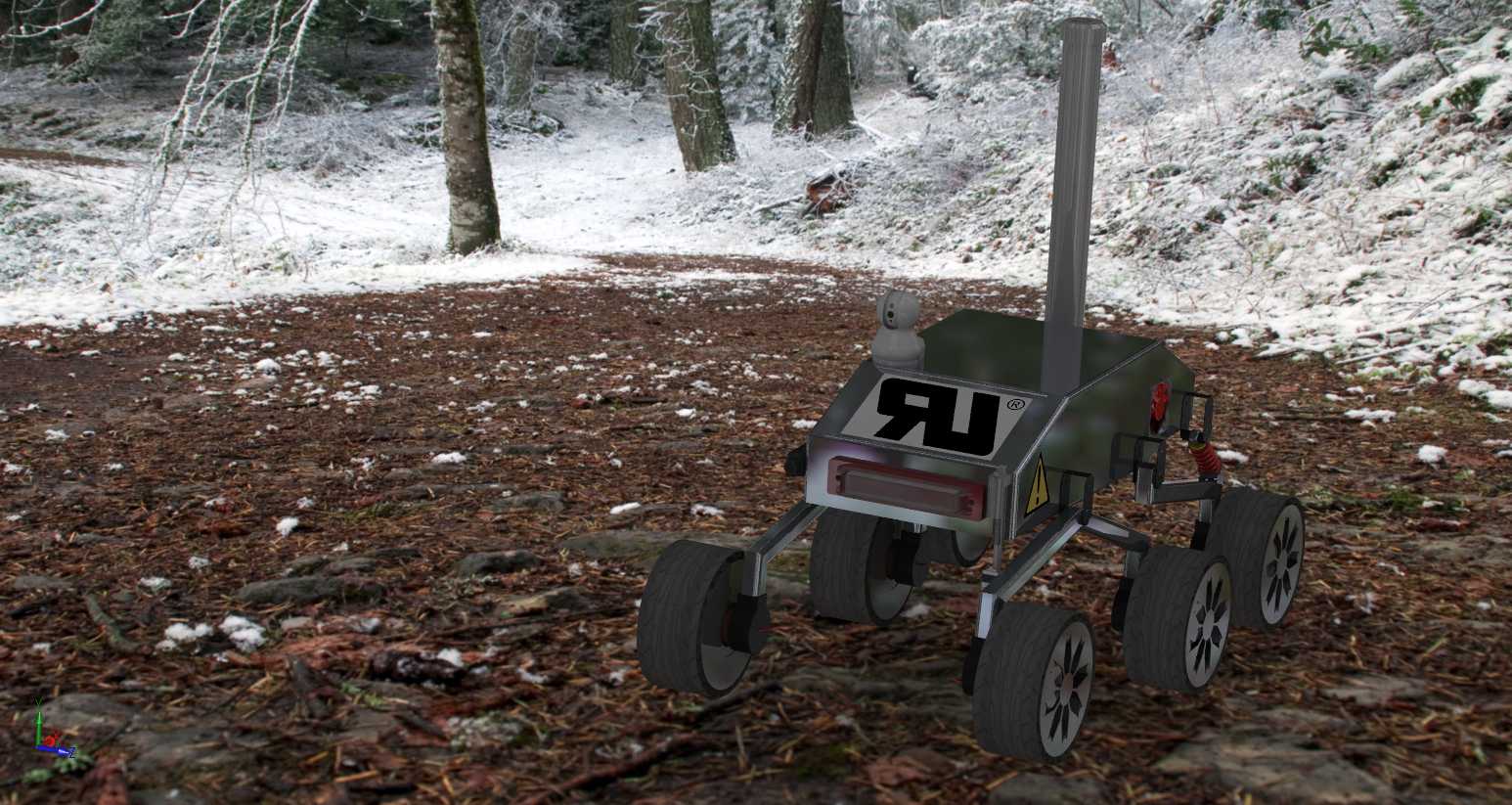

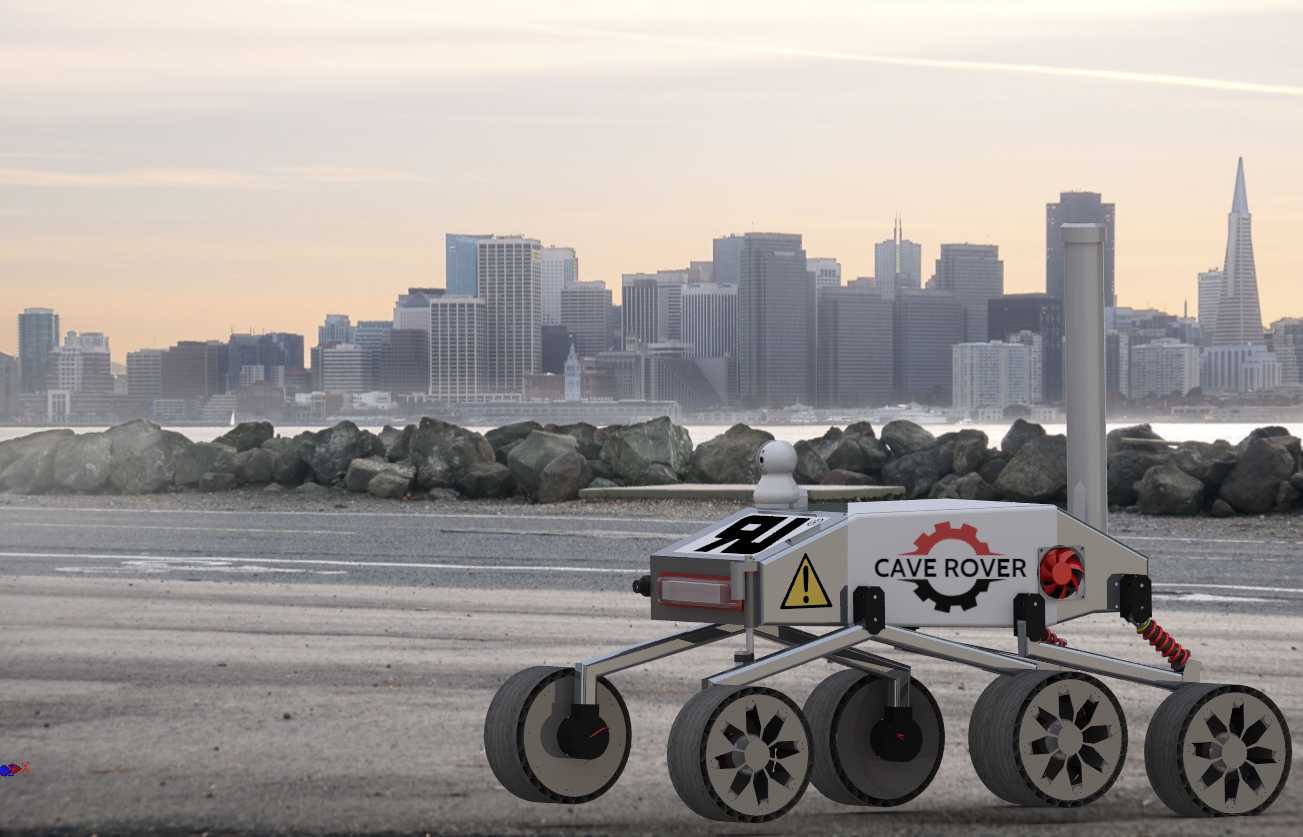

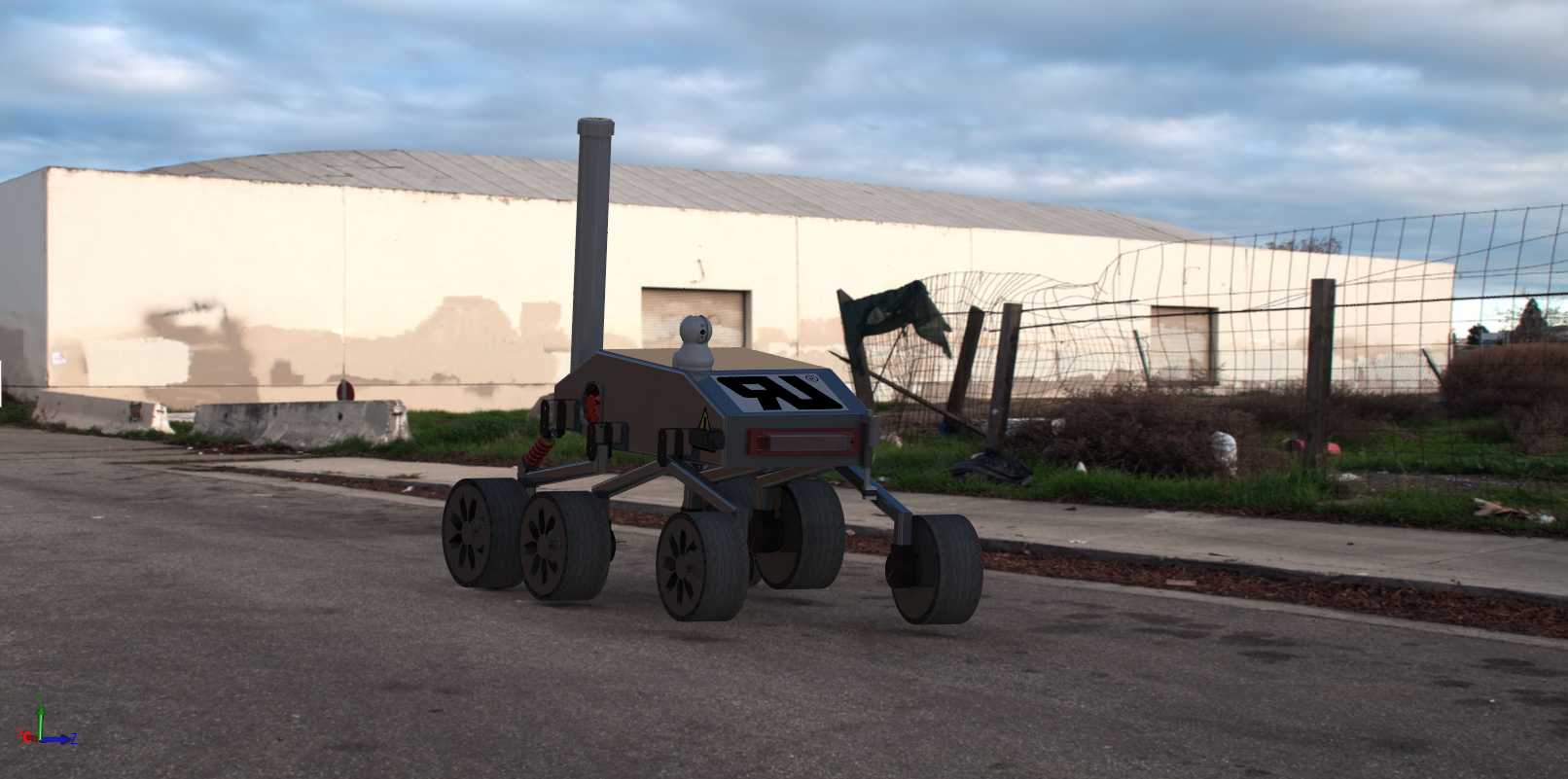

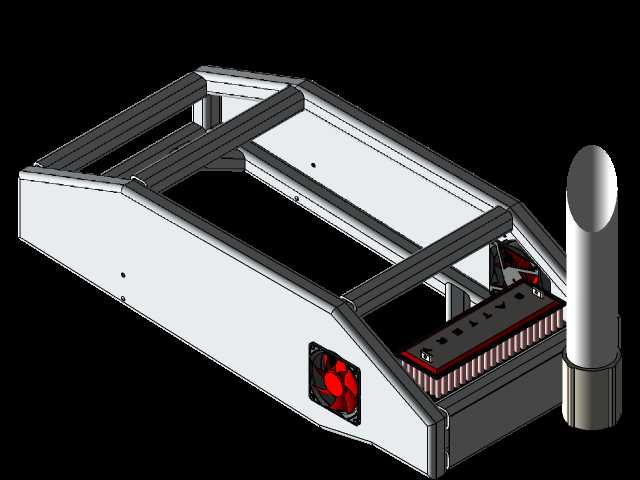

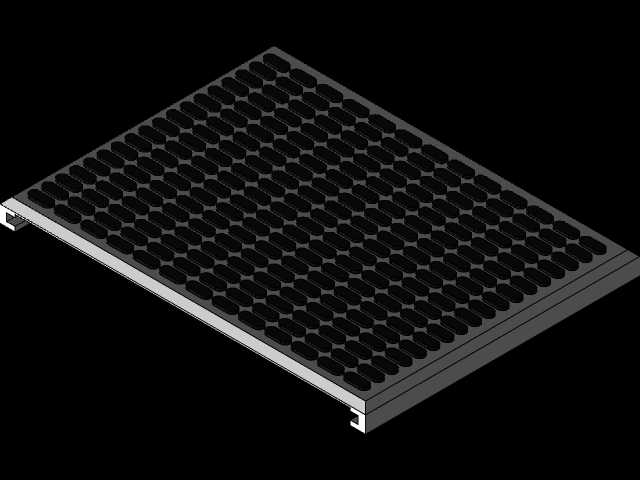

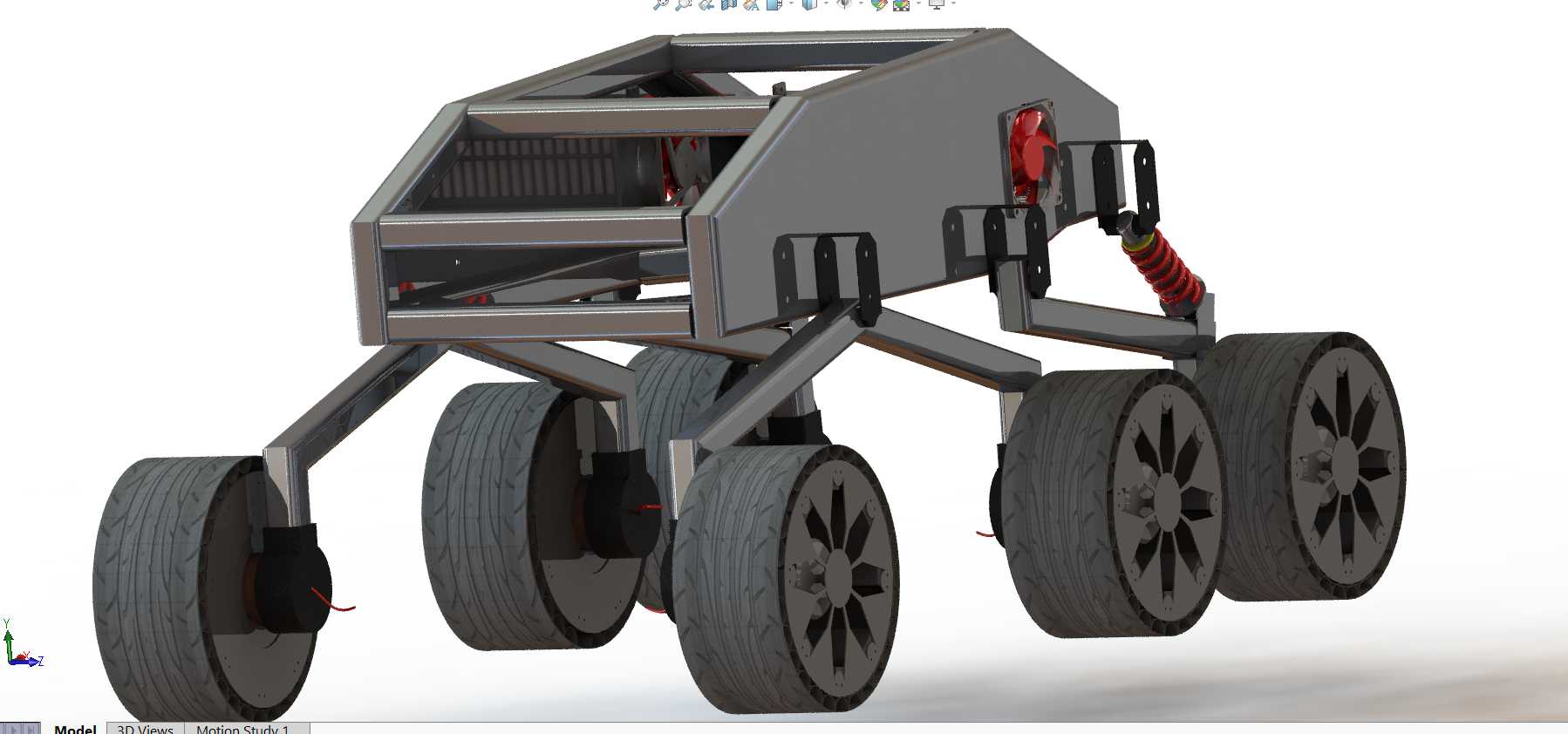

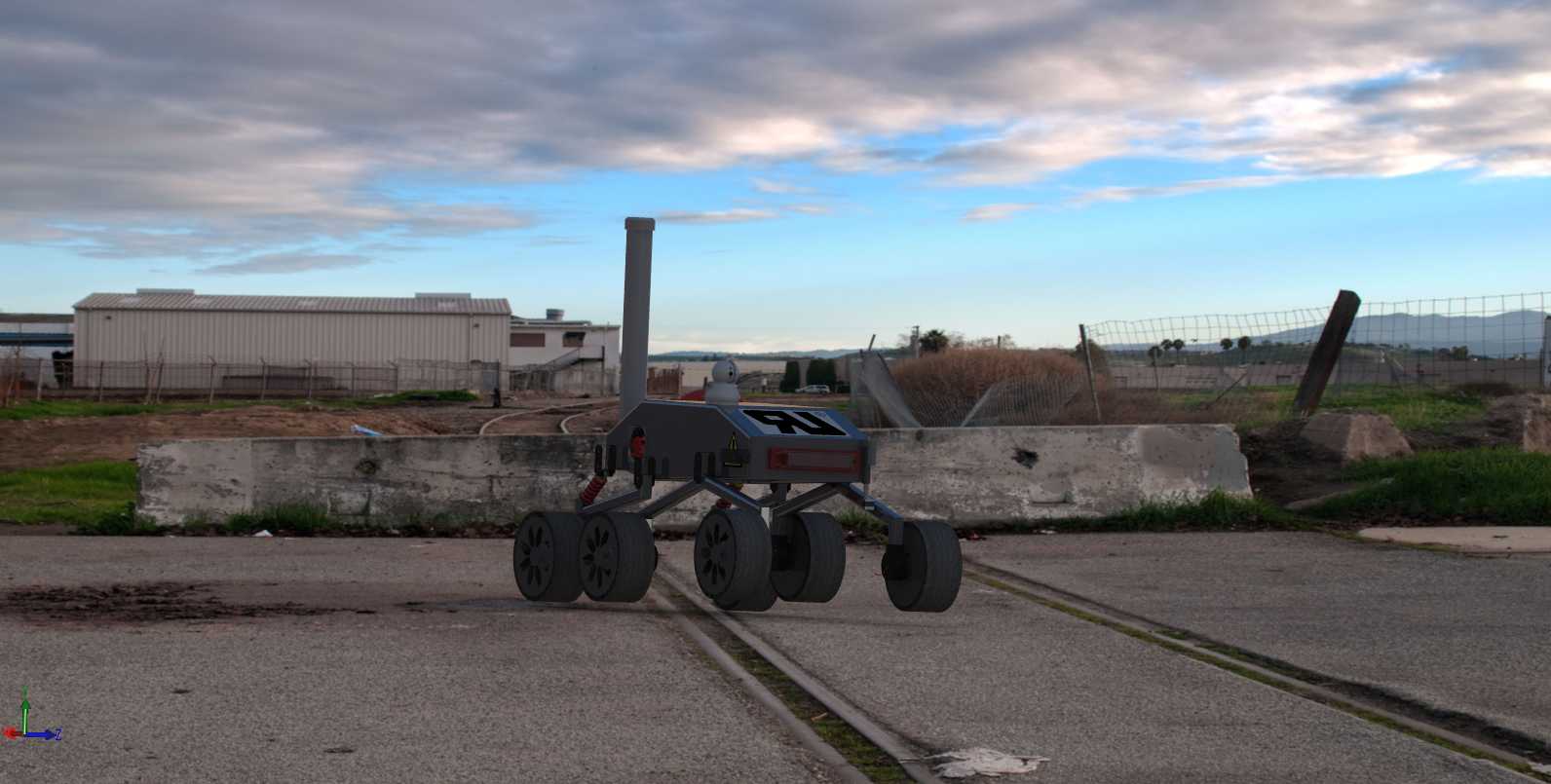

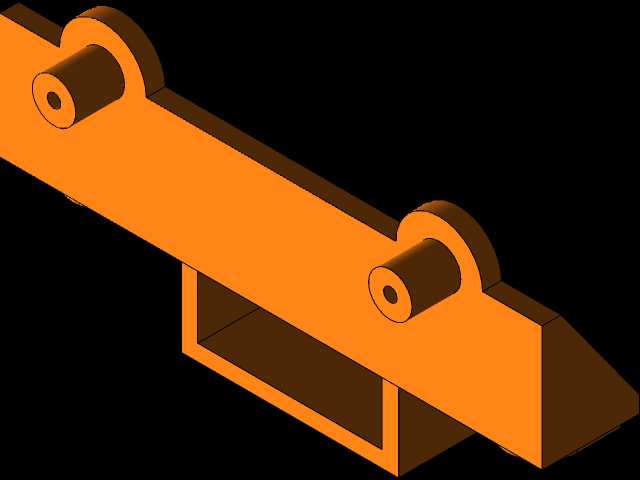

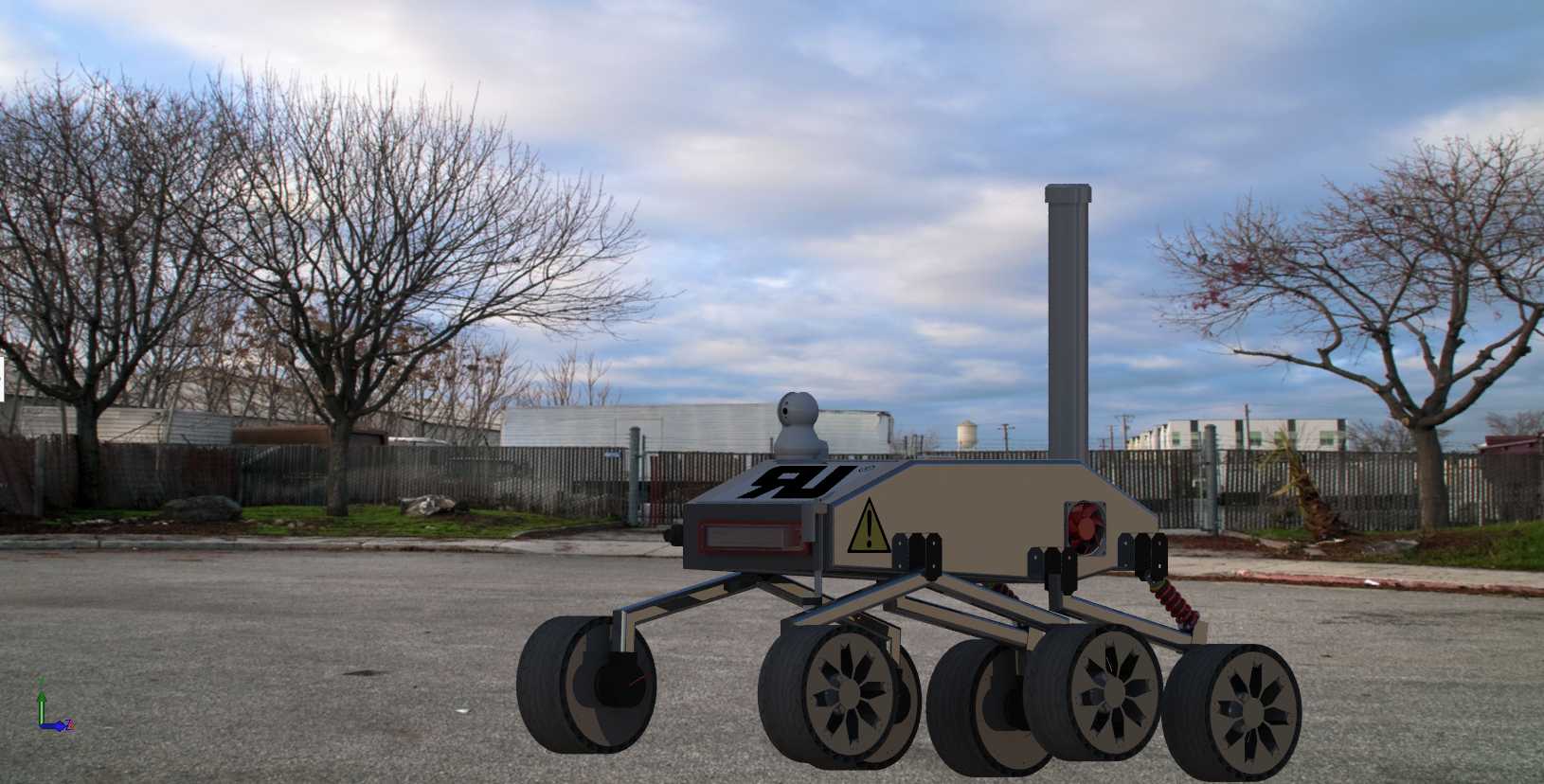

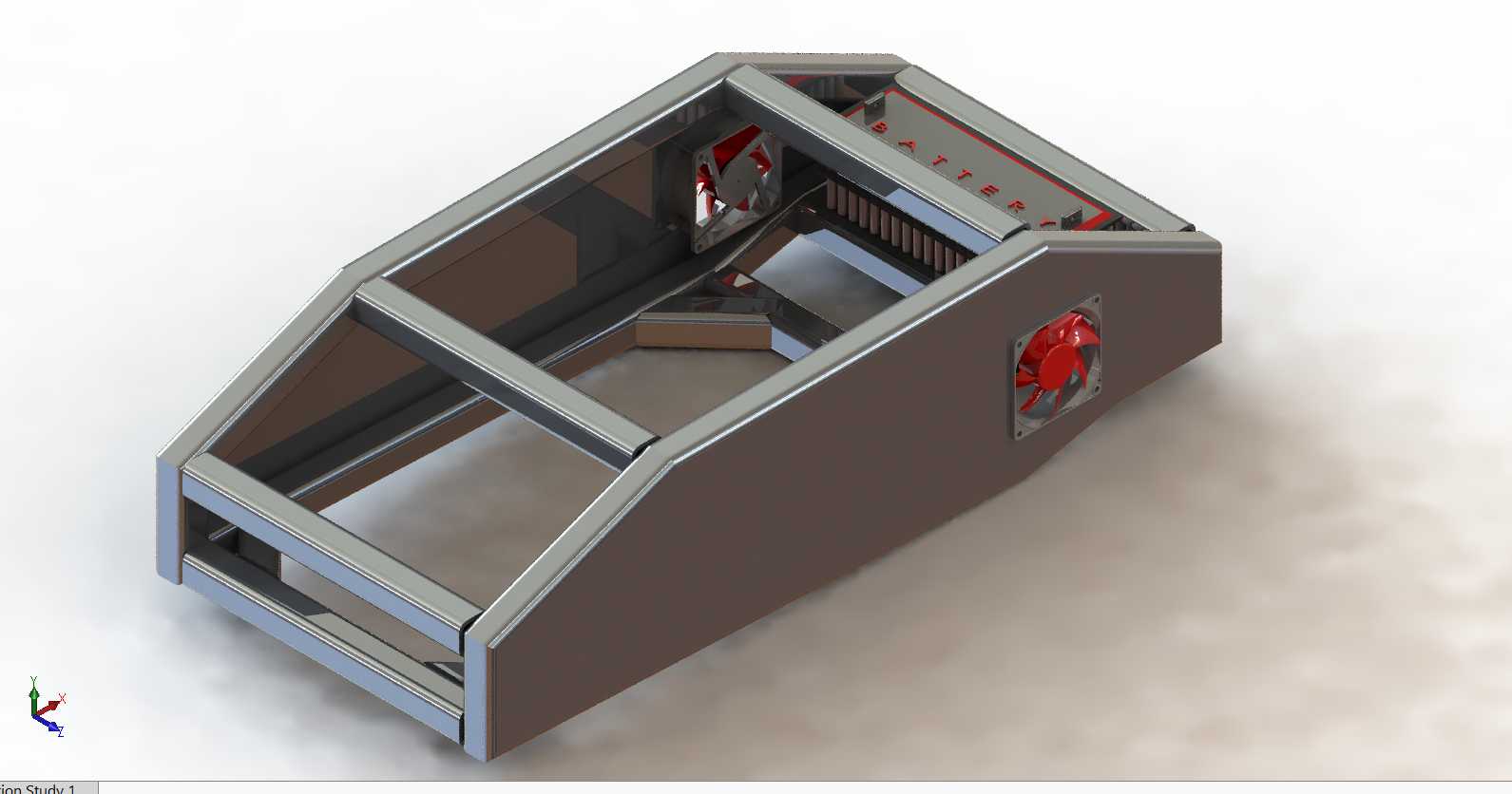

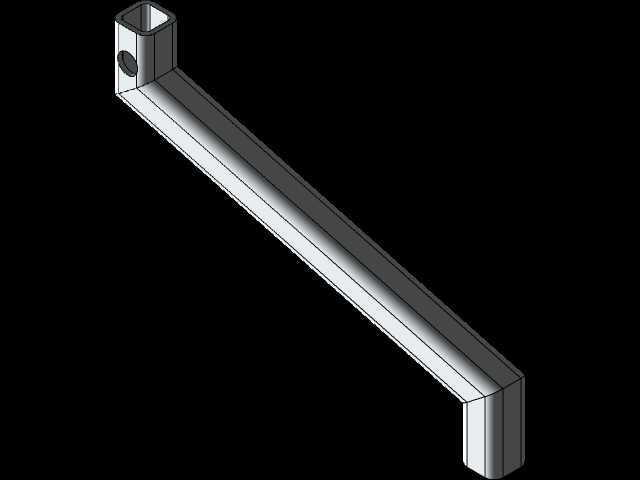

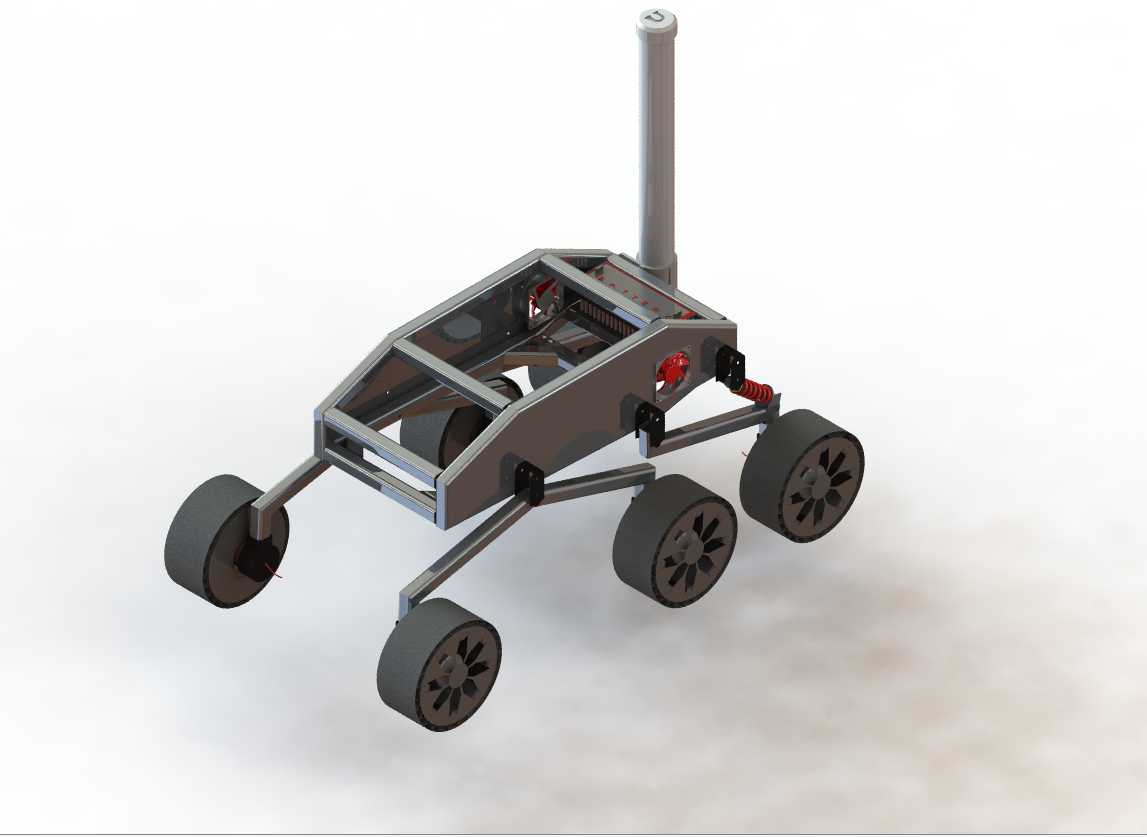

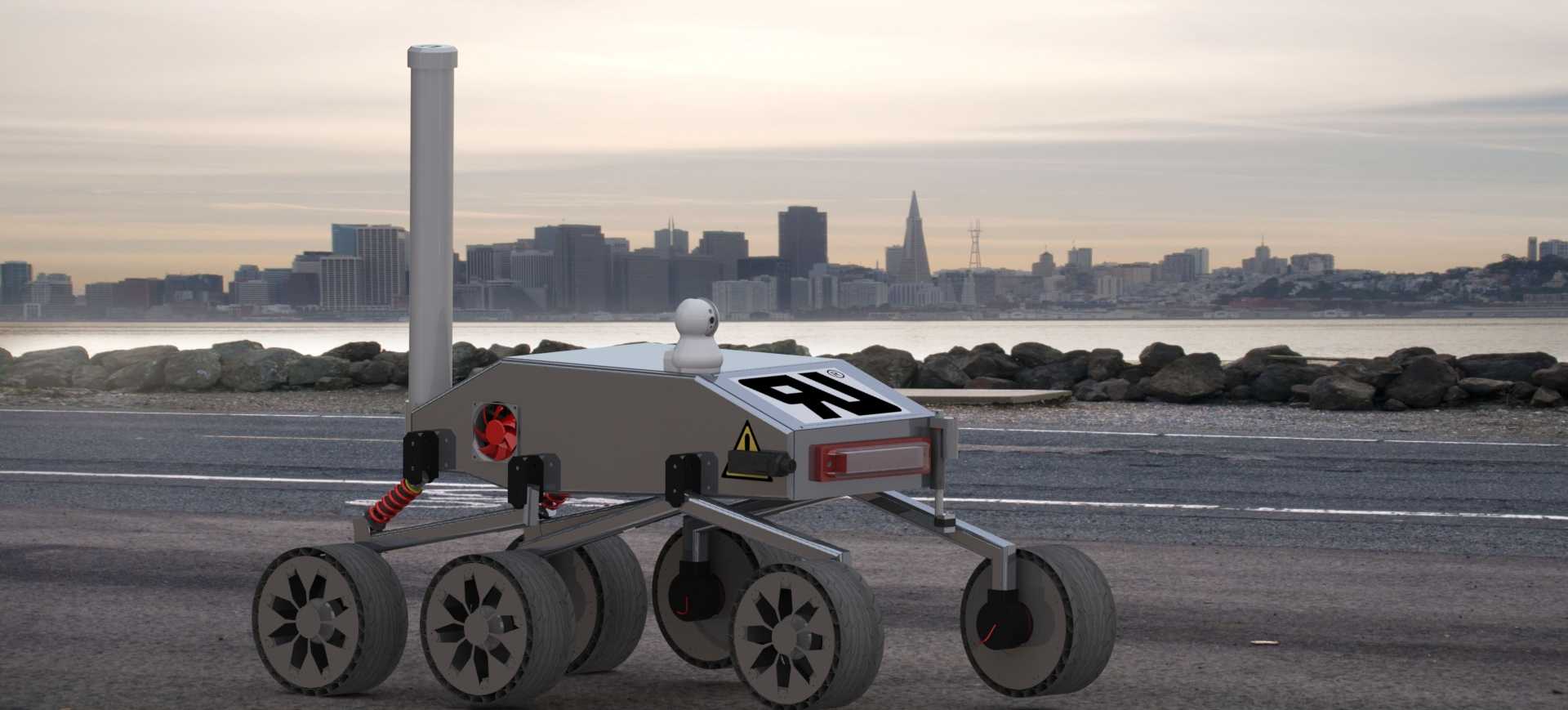

这款探测漫游车的设计初衷是面向复杂未知洞穴环境的无人探测作业，可适配熔岩洞穴、地下矿洞、外星地表洞穴等无GPS信号、地形起伏大、通行条件恶劣的作业场景，能够替代人员进入高危封闭空间完成环境数据采集、地形测绘、目标搜寻等任务，在地质勘探、外星探测、应急救援等领域都有明确的应用价值。行走机构采用六轮独立摇臂悬架结构，每个车轮都具备独立的越障摆动余量，单侧悬架可自适应贴合起伏地形，即使遇到高度达到车轮半径1.2倍的凸起障碍，或是深度接近车轮直径的凹坑，也能保证至少四个车轮同时接触地面获得足够附着力，不会出现悬空打滑或是整车倾覆的问题，车轮表面采用深纹路防滑胎面设计，可在松散浮土、硬质岩石、湿滑岩壁等不同接触面保持稳定抓地性能。车体顶部铺设三块可调整倾角的太阳能光伏板，能够根据入射光线角度调整板面朝向，最大化弱光环境下的发电效率，为车载探测设备、行走驱动系统提供持续电力供给，车体后部竖立的高增益通讯天线可在洞穴内部通过中继节点将探测数据回传至后方控制端，避免岩体遮挡造成信号中断。车体前部集成多组环境感知传感器，可实时采集周边温湿度、气体成分、地形三维点云数据，车头位置设置的警示标识与照明模组，可在完全无光的洞穴环境中提供作业照明，同时对周边障碍进行主动预警。设计过程中充分考虑了狭小空间的通行边界，整车宽度控制在常规矿洞巷道的最小通行宽度以内，高度可根据作业需求调整天线倒伏状态，倒伏后整车高度可降低30%以上，能够顺利通过低矮洞穴入口，车体边角全部做圆弧过渡处理，避免在狭窄通道通行时剐蹭岩壁造成结构损坏。悬架与车体连接部位采用阻尼减震结构，可过滤崎岖路面行驶产生的高频振动，保护车载精密探测元件不受冲击损坏，车体外壳采用轻量化高强度合金材质，在控制整体重量的同时具备足够的抗冲击性能，能够承受洞穴内落石、剐蹭带来的外力冲击，整车重心经过多轮优化调整，布置在车体几何中心偏下位置，大角度爬坡时也能保持足够的静态稳定角，不会发生侧翻。
