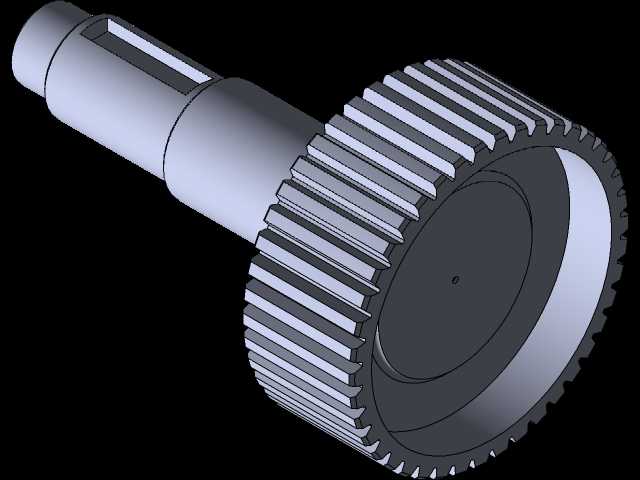

带轴实心圆柱齿轮传动零件结构

这款带轴一体的实心齿轮结构，在常规中小载荷的工业传动场景中适配性极强，常见于各类轻工输送设备、小型机床进给机构、农用机械的动力传递单元中，区别于分体式齿轮与轴的装配结构，一体设计从根源上消除了键连接带来的回程间隙，在频繁正反转的传动工况下能保持更稳定的传动精度，不会出现长期使用后键槽磨损导致的传动滞后问题。从结构设计逻辑来看，轴段部分预留了两处平键安装位，分别对应动力输入端与齿轮本体的扭矩传递路径，输入端的轴径做了阶梯过渡设计，既可以适配标准联轴器的安装尺寸，也能通过轴肩实现轴承内圈的轴向定位，无需额外加装定位套就能完成轴系的轴向固定，减少了装配环节的零件数量。齿轮部分采用实心辐板设计，没有做减重孔结构，这种设计并非冗余，在冲击载荷较大的工况下，实心辐板能承受更高的瞬时扭矩冲击，不会出现辐板开裂的失效问题，齿向采用标准直齿设计，啮合过程中没有轴向分力，对两端支撑轴承的轴向载荷要求更低，能降低轴承选型的成本，同时直齿的加工与修配难度更低，后期维护更换的适配性更强。安装边界方面，轴段的总长与各阶梯轴径的公差配合按照基孔制原则设计，轴承安装位的轴径公差取m6级，既能保证轴承内圈的紧固效果，也不会出现过盈量过大导致的轴承内圈胀死问题，齿轮的齿顶圆直径与相邻箱体的内壁预留了足够的安全间隙，避免运转过程中齿顶与箱体内壁发生刮蹭，轴端预留的中心孔既可以作为加工过程中的定位基准，也能在后期检修时作为同轴度检测的基准面。实际应用中，这类齿轮轴组件通常搭配深沟球轴承做两端支撑，润滑方式根据转速区间选择脂润滑或者稀油飞溅润滑，当线速度低于3m/s时采用脂润滑即可满足使用需求，更高转速下则需要配合箱体的油道设计实现稀油润滑，保证齿面啮合点的充分润滑，降低齿面磨损速率。齿部的参数设计按照标准模数系列选取，齿顶高系数取标准值1，顶隙系数取0.25，能与同模数的标准直齿轮实现完美啮合，不需要做额外的修形处理，在常规传动精度要求的场景下，滚齿加工即可满足精度要求，不需要后续的磨齿工序，能有效控制加工成本。
