黄底黑字16x2字符型液晶显示模块

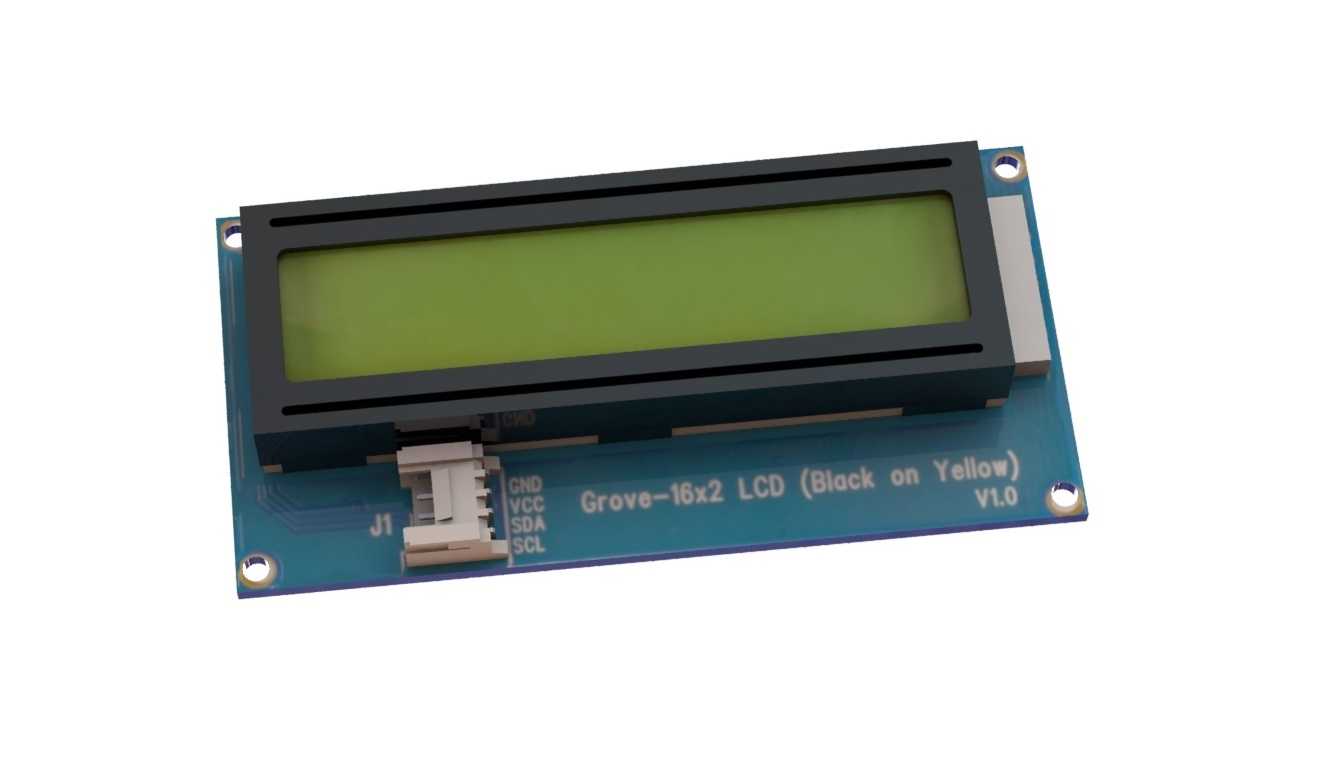

这款16x2字符型液晶显示模块，是嵌入式开发、小型工控设备、开源硬件项目中极为常用的人机交互显示部件，黄底黑字的显示方案在常规室内光照环境下具备清晰的对比度表现，无需额外背光补偿即可完成字符信息读取，适配多数低功耗设备的显示需求。从实际工程应用场景来看，这类模块常被集成在小型温控设备、环境监测终端、简易数控装置、实验教学教具中，用来展示实时参数、运行状态、操作提示等短文本信息，单屏可同时显示两行、每行16个ASCII字符，足以覆盖多数小型设备的信息输出需求，无需占用主控芯片过多的显示驱动资源。模块的设计充分考虑了嵌入式集成的安装需求，PCB基板采用标准安装孔位布局，四个角预留的固定孔可直接通过铜柱或螺丝固定在设备壳体内部的安装位上，基板边缘的排线接口采用标准化的Grove插接形式，无需额外焊接杜邦线即可完成与主控板的接线，大幅降低了小批量设备组装时的接线工作量，也减少了虚焊、接线错误带来的调试问题。显示部分的黑框结构将液晶玻璃面板完全包覆，边缘做了限位凸起，可避免组装过程中外力直接挤压液晶玻璃造成漏液、显示异常等问题，面板下方的对比度调节电位器预留了调节空间，组装完成后可通过小螺丝刀直接调整显示对比度，适配不同安装角度、不同光照环境下的显示清晰度需求。从结构设计的细节来看，模块整体厚度控制在常规嵌入式安装的允许范围内，PCB基板的布线避开了安装孔位与接口区域，背面的驱动芯片做了绝缘防护处理，安装时无需额外增加绝缘垫片即可避免与金属壳体接触造成短路。模块的引脚定义遵循行业通用的1602液晶标准，除了集成的Grove接口外，也预留了常规直插引脚的焊盘，可根据项目需求选择焊接排针使用，兼容不同的接线方案。在实际选型使用中，这类模块的安装边界需要注意预留出接口插拔的空间，尤其是侧面的排线接口位置，需要在设备壳体对应位置留出走线缺口，避免组装时排线被挤压弯折造成接触不良。黄底黑字的显示特性相比常规蓝底白字模块，在强光环境下的可视性表现更好，适合用在半户外的小型检测设备、自助终端的辅助显示位，长时间运行下的显示稳定性也经过了大量开源项目与商用小设备的验证，驱动程序成熟度高，无需针对显示部分做过多的底层开发，可直接移植通用驱动代码完成显示功能开发，缩短项目的研发周期。
