立式快速压紧切换夹工装结构设计

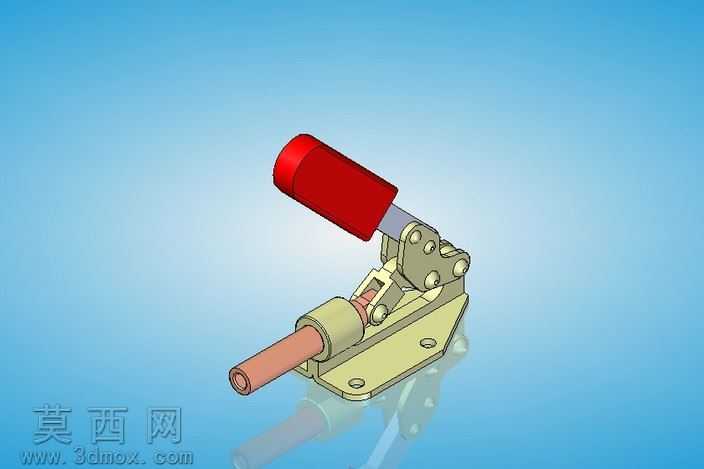

本作品为手动立式快速切换夹三维模型，建模过程严格遵循机械加工零件的实际尺寸规范，采用自底向上的装配建模思路完成整体搭建。首先对夹具体的各个组成零件进行单独建模，包含底座安装板、联动连杆、压臂组件、操作手柄、复位弹性件、铰接销轴、防滑压头七个核心组成部分，每个零件的建模都还原了真实加工特征：底座安装板预留了标准螺栓安装沉孔，边缘做了去毛刺倒角处理；铰接销轴还原了卡簧限位槽结构，保证装配逻辑与实际工装完全一致；操作手柄做了符合人体工学的弧度设计，表面包覆的防滑套还原了软质材质的纹理特征；压头部分采用黑色耐磨材质设计，端面做了防滑齿纹处理，避免压紧工件时出现打滑偏移。

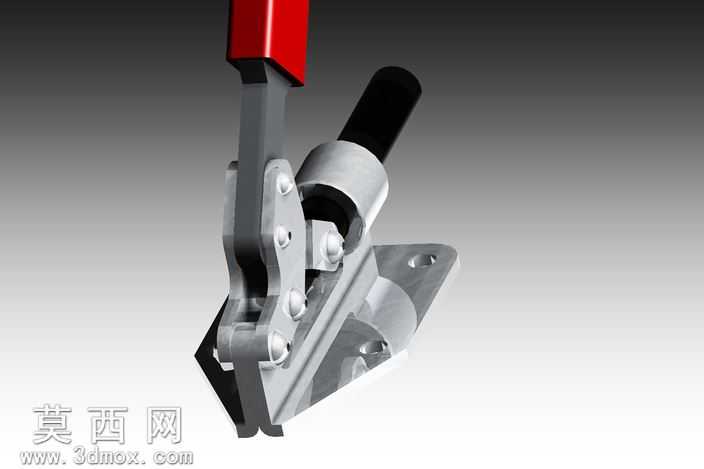

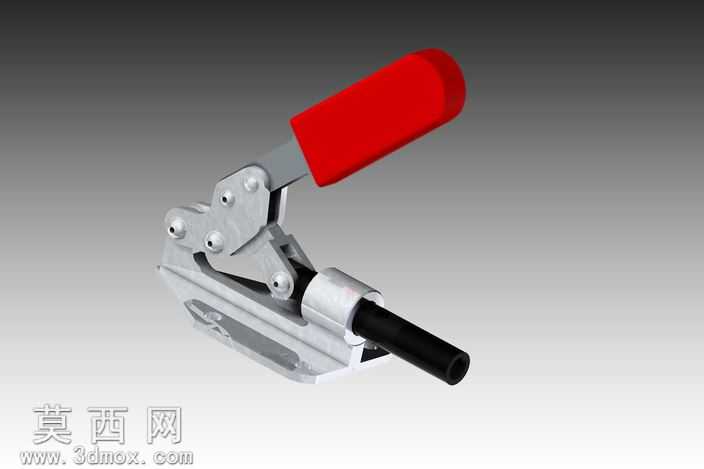

材质渲染阶段针对不同零件的材质属性做了区分设置：金属结构件采用哑光不锈钢材质，调整了金属粗糙度参数还原真实金属的漫反射效果，边缘做了轻微的倒角高光处理，模拟机加工零件的边角特征；手柄防滑套采用红色硬质塑胶材质，调整了材质的反光度与粗糙度，还原塑胶件的哑光质感；压头部分采用黑色橡胶材质，设置了较低的反光度与较高的粗糙度，模拟橡胶的软质视觉效果；整体渲染采用三点布光方式，主光源从斜上方45度投射，突出零件的结构轮廓与装配关系，辅光源补光消除暗部死黑，环境光采用渐变灰色背景，让模型主体更加突出，清晰展示各个部件的联动关系。

结构设计上采用了连杆死点自锁原理，当操作手柄下压至锁紧位置时，联动连杆越过结构死点，实现无需额外施力即可保持稳定压紧状态，避免加工过程中夹具松脱；解锁时仅需向上扳动手柄即可快速释放压头，实现工件的快速装夹与切换，相比传统螺栓压紧方式可大幅提升装夹效率。底座的安装孔采用长圆孔设计，可适配不同安装位置的微调需求，铰接位置的间隙设置符合实际机械装配公差，保证连杆活动顺畅无卡滞，整体结构紧凑，压紧力稳定，可广泛应用于机械加工、工件焊接、装配定位等场景的工件快速固定。建模过程中对所有活动部件做了运动干涉检查，验证了手柄从解锁到锁紧全行程中各零件无碰撞干涉，装配关系完全符合实际工装的运动逻辑，模型细节完整，可直接用于工装方案展示、非标设计参考以及生产加工指导。
