十字手柄快开式黄铜进水水龙头结构设计

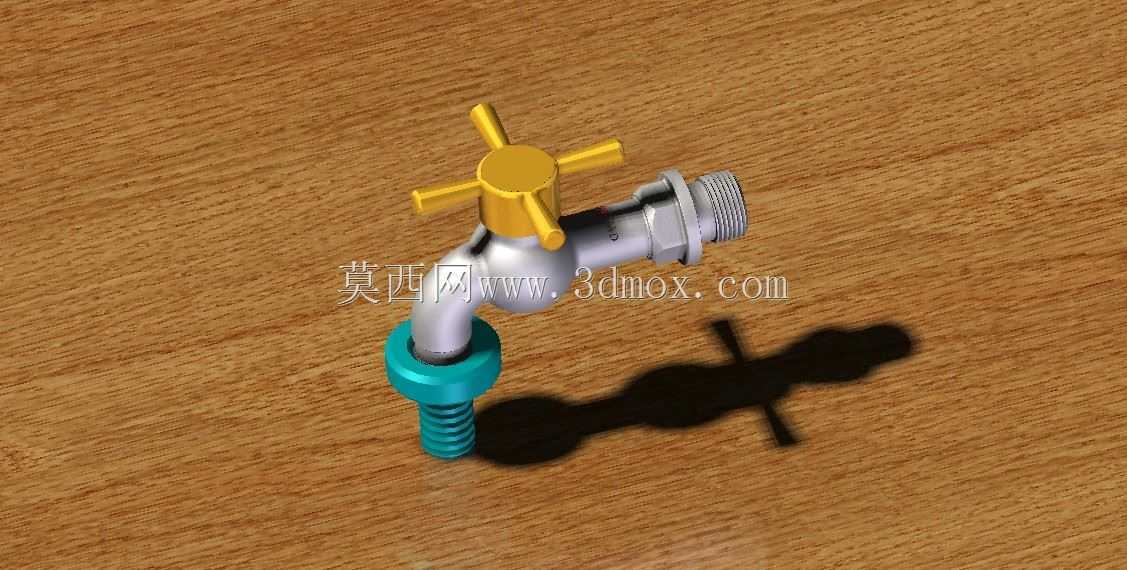

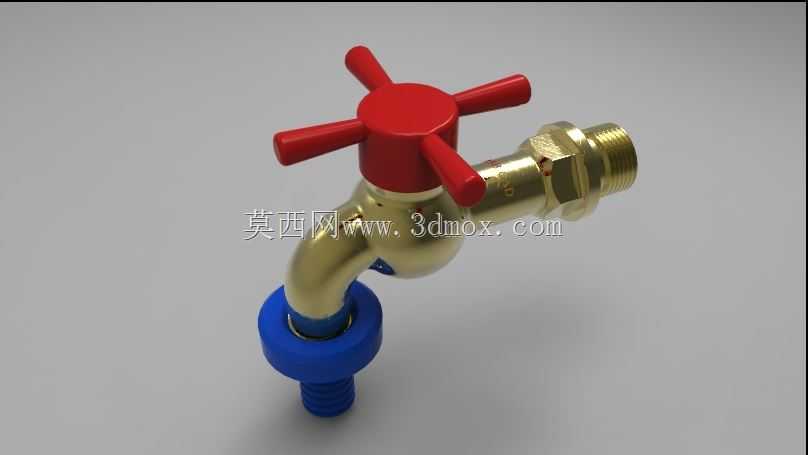

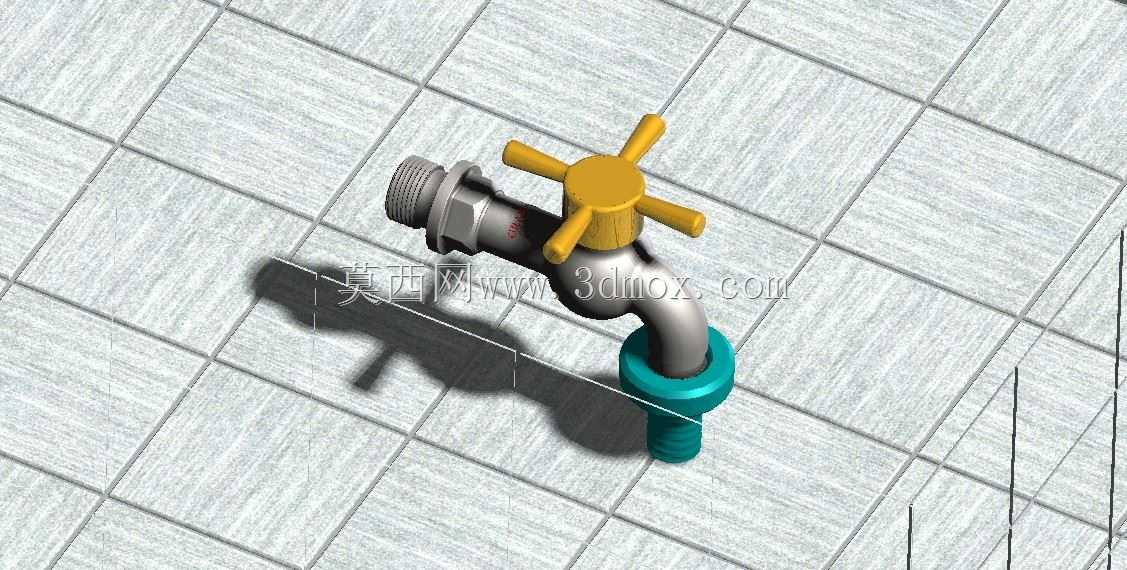

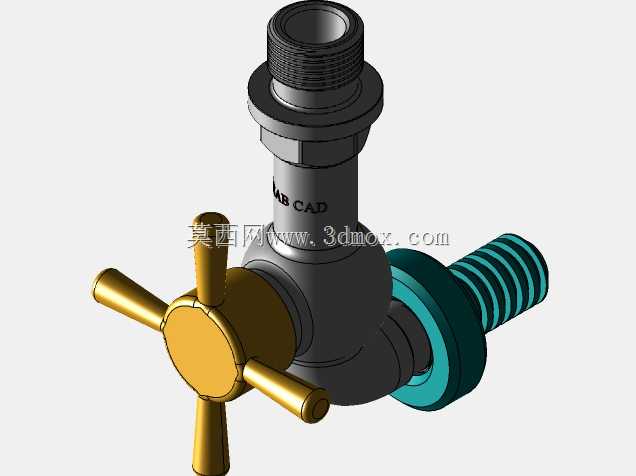

这款十字手柄结构的控水部件，主要适配民用建筑给排水系统、小型商用供水点位的终端取水场景，可直接安装在墙面预留的4分外丝出水接头上，也可搭配转接件适配老旧管路的出水端口，承担日常取水过程中的通断控制、流量调节功能，相比单柄快开结构，十字手柄的操作力矩分布更均匀，即便手部沾有水渍、油污，也能通过四个径向伸出的手柄臂施加足够的转动力矩，不会出现打滑拧不动的情况，尤其适合户外临时取水点、老旧小区公共取水区域这类使用频次高、使用者操作习惯不统一的场景。从结构设计逻辑来看，主体采用黄铜锻压成型的流道壳体，进水端设计为标准外螺纹连接结构，配套的六角锁紧螺母可以在安装时调整进水端的插入深度，适配不同厚度的墙面装饰层、管路预埋深度偏差，避免出现安装后接口歪斜、密封垫压合不严漏水的问题；出水端下方设计了蓝色塑料材质的出水嘴接套，内部可以嵌套起泡器或者滤网结构，既可以过滤供水中的大颗粒杂质，也能通过接套的外螺纹对接常规规格的水管，实现临时远距离输水。阀芯部分采用陶瓷密封片结构，手柄转动90度即可实现全开全关操作，相比传统螺旋升降式阀芯，操作行程更短，密封面的磨损量更小，长期使用也不会出现阀杆处滴漏的问题；十字手柄采用红色硬质塑料注塑成型，和阀杆的连接位置设计为扁方定位结构，装配时直接压入即可完成固定，不需要额外的紧固螺丝，装配工序更简单，后期维护更换手柄也不需要专用工具，直接拔下旧手柄压入新手柄就能完成维修。外形尺寸方面，整体横向伸出长度控制在100mm以内，竖直方向总高度不超过120mm，安装后不会过多占用墙面外侧空间，即便在狭窄的阳台角落、设备旁的取水点位安装，也不会和周边放置的物品产生干涉；进水端的螺纹长度预留了15mm的调节余量，配合密封生料带或者橡胶密封圈，可以适配不同公差的内螺纹接头，安装时不需要额外裁切管路，普通水电工借助普通活动扳手就能完成安装作业。流道内部采用圆弧过渡设计，没有直角突变的结构，水流通过时的局部阻力更小，全开状态下的流量可以满足日常接水、冲洗的需求，不会出现流道缩径导致的出水流量不足问题；阀杆位置的密封采用双O型圈结构，两道密封圈分别布置在阀杆的上下两个位置，即便长期使用出现轻微磨损，下方的密封圈也能起到二次密封作用，避免阀杆位置出现渗漏。出水端的蓝色接套采用卡扣式结构和主体连接，需要清理内部滤网或者更换起泡器时，不需要借助工具，直接用手拧下接套就能完成操作，日常维护的门槛很低，不需要专业维修人员上门，普通使用者就能完成简单的维护作业。
