咖啡壶壳体双侧压紧装配工装结构

　　这套压紧结构主要面向小型家电装配生产线的咖啡壶壶体压合作业场景，在咖啡壶生产的壶身与内胆压装、外壳饰件贴合工序中，替代传统人工按压的作业方式，解决人工施力不均导致的壶体错位、粘接缝隙不均、压合力度不足引发的后期脱胶问题。日常产线作业时，操作人员仅需将待压合的咖啡壶壳体放置在中间定位区域，两侧的压紧单元即可同步向中间施力，保证壶体周向受力均匀，压合后产品的接缝公差可控制在0.1mm以内，适配量产线的节拍要求。

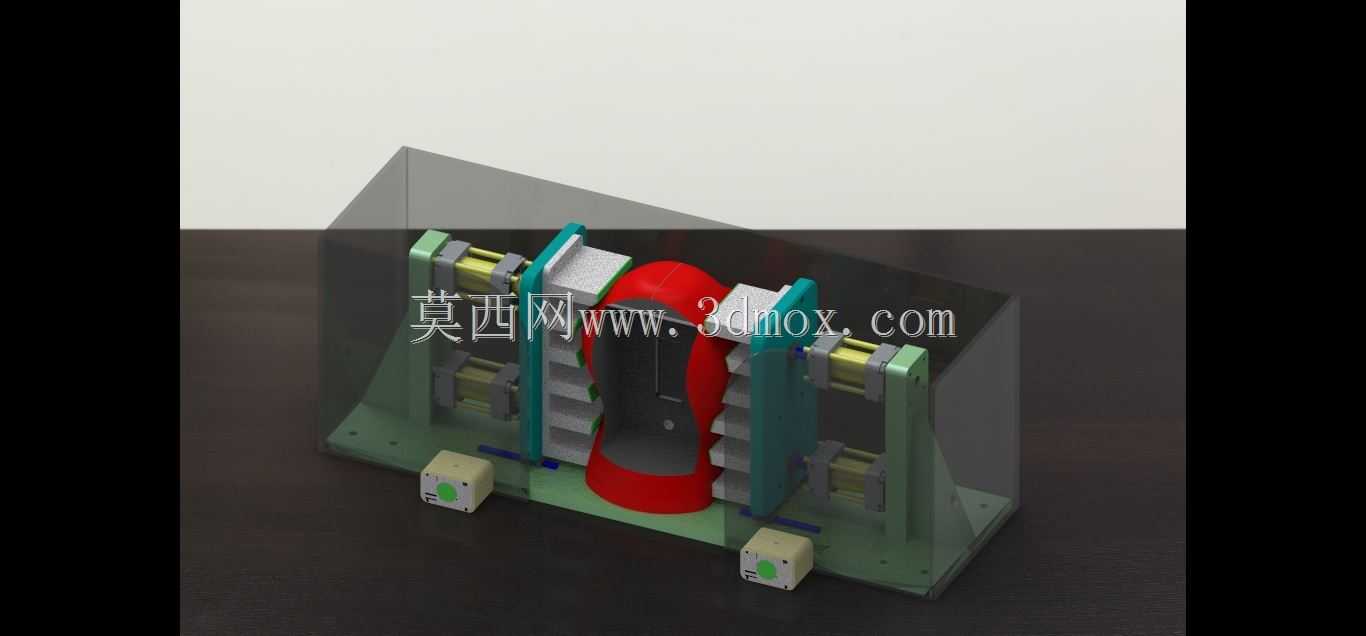

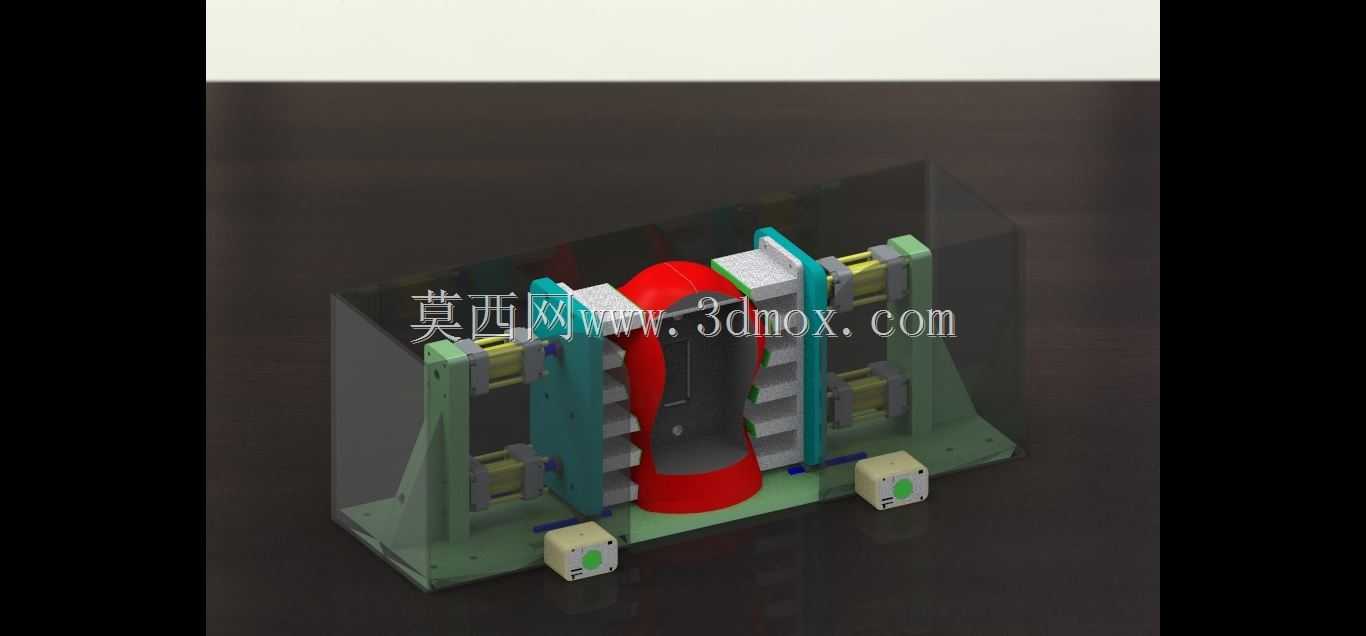

　　从功能实现逻辑来看，整套结构采用双侧对称布局，底部为整块安装底板作为承载基准，底板上通过立式支撑座固定两组平行导向组件，每侧导向组件上搭载可沿水平方向滑移的压块安装座，压块与咖啡壶接触的型面完全匹配壶身的曲面轮廓，避免硬接触压伤塑料壳体表面。驱动部分采用小型直线执行元件，布置在支撑座外侧，动力输出端直接连接滑移座，省去了复杂的传动连杆结构，既减少了传动间隙带来的压合位置偏差，也降低了后期维护的备件成本。两侧执行元件通过气路或电路实现同步动作，保证压合过程中壶体不会因单侧受力发生偏移，压合到位后可设置保压延时，适配不同粘接工艺需要的保压时长。

　　设计过程中优先考虑了定位精度与换型便捷性的平衡，中间的壶体定位座采用可拆卸式设计，针对不同容量、不同外形的咖啡壶产品，仅需更换对应型面的定位块与两侧压头，即可快速完成产线换型，无需重新调整整套结构的安装位置，换型时间可控制在10分钟以内，适配多品种小批量的家电生产需求。导向部分采用线性导轨搭配滑移座的组合，相比光轴导向结构，其抗偏载能力更强，长期反复作业后不会出现导向卡顿、压头歪斜的问题，整套结构的重复定位精度可保持在0.05mm范围内，满足连续量产的精度稳定性要求。

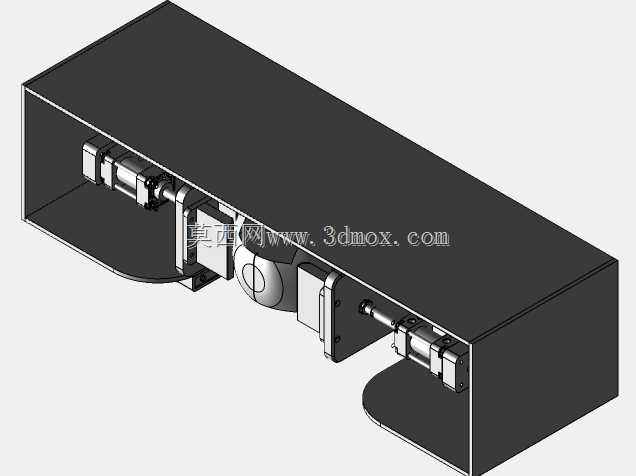

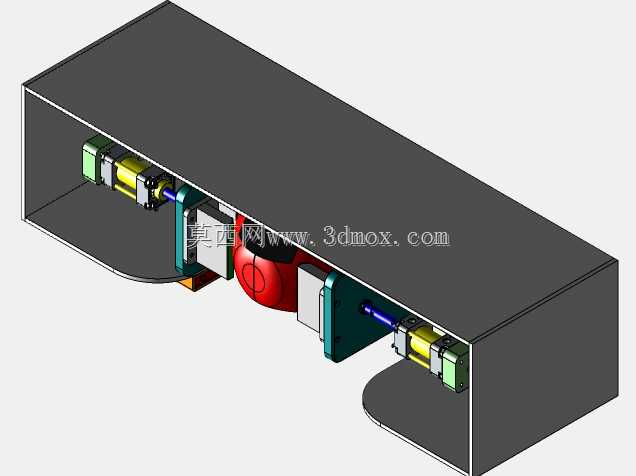

　　安装边界方面，整套结构的底部底板预留了标准化的安装孔位，可直接固定在生产线的工作台台面或者装配线的工装板上，整体占用的台面空间较小，不会过多占用产线的操作区域。两侧的驱动元件接线或接气口统一布置在结构外侧，方便现场布线布管，不会与作业区域的工件、操作人员动作发生干涉。结构外围可选配透明防护挡板，既不影响操作人员观察压合状态，也能防止压合过程中可能出现的工件崩出风险，符合生产现场的安全作业规范。

　　在细节设计上，压头与壶体接触的位置预留了软质垫层安装槽，实际使用时可粘贴硅胶或者优力胶垫层，进一步避免压合过程中刮花咖啡壶的塑料外壳表面，保证产品外观质量。底部底板上设置了接屑槽，压合过程中可能掉落的粘接胶残液、塑料碎屑可直接落入槽内，方便日常清洁维护，避免碎屑进入导轨滑块内部影响导向顺畅度。整套结构没有复杂的异形加工件，大部分零部件都可采用标准件采购，仅定位块、压头、支撑座这些与产品直接相关的零件需要定制加工，整体制造成本较低，适合中小家电生产企业自行加工制作，投入产线使用后可将单工位的压合作业效率提升40%以上，同时降低人工操作的劳动强度，减少因人工操作失误导致的产品不良率。
