双工位立式线缆剥线裁切执行机构

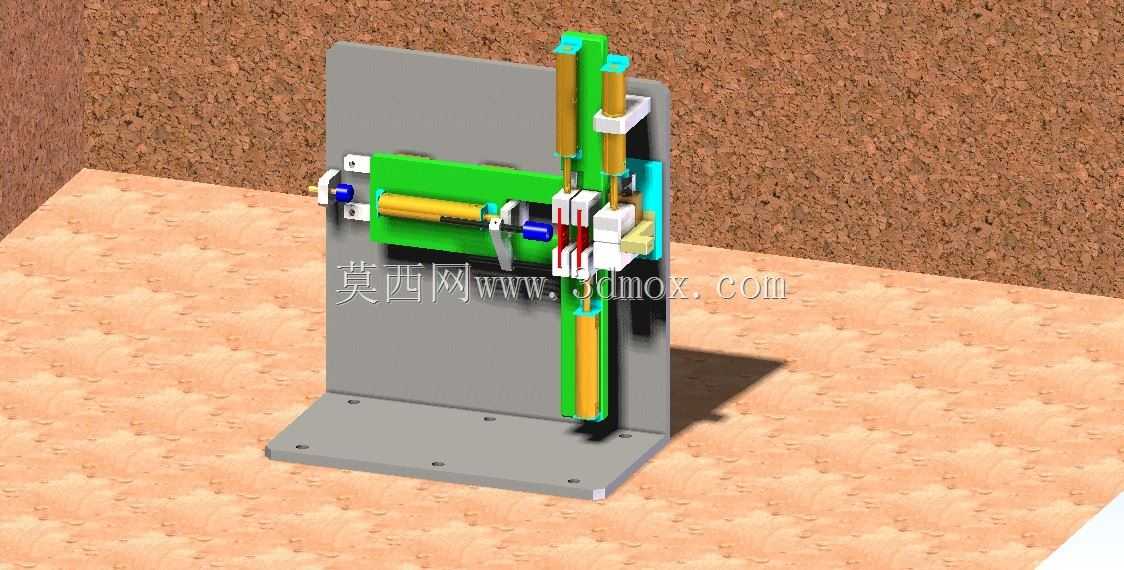

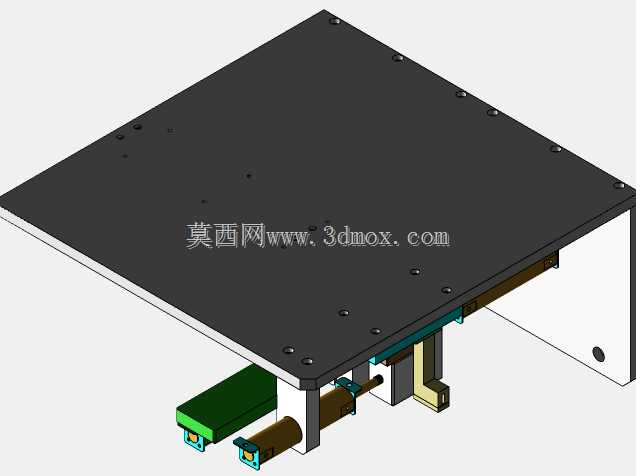

　　这套剥线执行机构主要面向线束加工产线的末端工位，适配小规格电子线、多股铜芯导线的定长剥除绝缘层工序，常见于消费电子组装、低压电器配线、汽车线束预处理这类需要批量处理导线端头的生产场景，相比手持剥线钳的作业方式，机构可配合送线模组完成连续化作业，剥线长度的一致性、切口的整齐度都能满足量产工艺要求，不会出现手工剥线常见的铜丝断裂、绝缘层残留、切口歪斜的问题。从结构布局来看，整套机构采用立式安装的底板作为承载基准，底板上预留了四个沉头安装孔，可直接固定在生产线的型材机架或者工作台台面上，安装时不需要额外做转接支架，底板的平面度公差控制在0.1mm以内，能保证上部各运动组件的同轴度，避免运动过程中出现卡滞。

　　机构的动作逻辑分为两个独立的执行单元，横向布置的单元负责导线的夹持与定位，采用气缸驱动的夹块结构，夹块的贴合面开有不同规格的V型槽，可适配0.5mm²到2.5mm²线径的导线，夹持力可通过气缸调压阀调整，不会夹伤内部铜芯也不会出现剥线时导线滑移的问题；纵向布置的单元是剥线裁切的核心，上下对称安装的两把刀片分别固定在两个滑动模组上，刀片采用高速钢材质，刃口做了精磨处理，裁切时上下刀片的贴合间隙控制在0.02mm以内，既能顺利切断PVC或PE材质的绝缘层，又不会切伤内部的铜导线。设计过程中特意将两个执行单元的运动导轨做了错位布置，横向夹持模组的导轨安装在底板中部的绿色安装座上，纵向裁切模组的导轨通过L型支架固定在底板侧边，

　　两个运动方向的轴线垂直交汇于导线的作业工位，不会出现运动干涉，同时各气管、驱动元件的走线都预留了足够的弯曲半径，日常维护更换刀片时不需要拆解整个机构，只需要松开刀片的紧固螺丝即可完成替换，单次更换时间不超过两分钟。机构的整体外形尺寸控制在长180mm、宽120mm、高260mm的范围内，不会占用过多的产线安装空间，安装边界上，底板后方预留了15mm的走线空间，可容纳驱动气缸的气管、配套传感器的线缆，不会和机架上的其他部件产生磕碰。在实际作业流程中，当送线机构将导线送到指定工位后，横向夹持气缸先动作，将导线牢牢固定在工位中心，随后纵向裁切模组的上下刀片同步进给，切入绝缘层到设定深度后，纵向模组整体向上抬升设定距离，

　　将需要剥除的绝缘层从导线上剥离，之后刀片张开、夹持机构松开，完成单根导线的端头剥线作业，整个动作循环的时间可控制在0.8秒以内，能匹配大部分中速线束加工产线的节拍要求。针对不同线径、不同绝缘层厚度的导线，机构的刀片切入深度、剥线抬升距离都可以通过调节气缸的行程限位螺丝来调整，不需要更换核心零件，调整过程有清晰的刻度标识，现场操作人员可快速完成参数切换，适配多品种小批量的线束加工需求。结构上所有的滑动配合面都采用了自润滑铜套作为导向件，不需要频繁加注润滑油，能适应电子车间洁净度要求较高的作业环境，不会出现油污滴落污染导线或者产品的问题，各连接部位的紧固件都采用了防松垫圈，长时间连续作业也不会出现螺丝松动导致的精度偏移。
