多工位可调式定位装夹治具结构

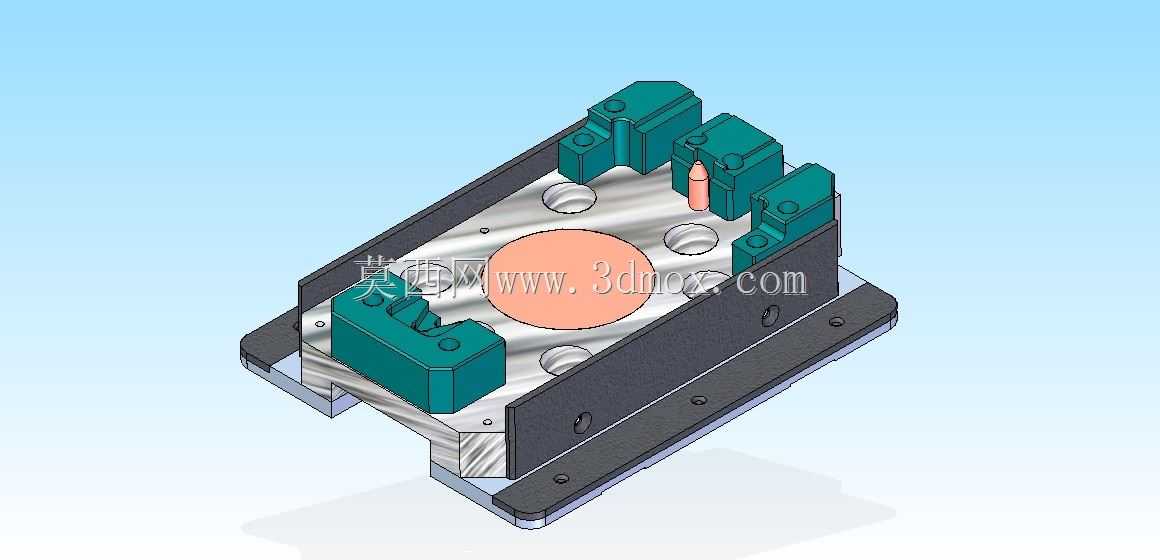

　　在精密机加工、小批量零件多工序流转的生产场景里，这类多工位可调定位装夹治具的应用覆盖了从普通铣床、加工中心到磨床工序的工件装夹环节，尤其适配外形轮廓存在异形面、需要一次装夹完成多面加工的中小型零件，能有效减少重复装夹带来的定位误差，压缩单件工件的装夹辅助时长。从结构设计逻辑来看，整套治具采用底板作为统一安装基准，底板上预留的沉头安装孔完全适配常见机床工作台的T型槽间距，安装时可直接通过T型螺栓完成治具与工作台的刚性连接，不需要额外制作过渡转接板，安装边界控制在长220mm、宽140mm、总高75mm的范围内，不会超出台面常用加工行程区间，也不会和机床主轴的安全运动路径产生干涉。治具上的四个独立夹紧模块采用对称式布局，

　　每个夹紧单元都可以沿着底板上的线性导向槽调整位置，调整到位后通过内六角螺栓完成锁紧固定，这种可调设计让治具不需要更换基础件就能适配一定尺寸范围内的不同规格工件，相比固定式专用夹具，能覆盖更多同类型不同尺寸工件的装夹需求，降低车间的工装制作成本。每个夹紧模块的压头位置都做了让位设计，压合接触面镶嵌有硬质合金防滑垫片，既可以保证足够的夹紧力，避免加工过程中工件出现位移，也能减少压头对工件已加工表面的压伤风险，压头的行程预留了12mm的调节量，装拆工件时不需要完全松开夹紧螺栓，只需要将压头抬起到让位位置就能完成工件取放，操作效率更高。治具中间的圆形定位基准台采用台阶式设计，基准面经过精磨处理，平面度控制在0.01mm以内，

　　工件安装时可以直接将基准面贴合在该台面上，配合周边的四个定位销孔，能快速完成工件的初始定位，不需要反复打表找正，定位重复精度可以控制在0.02mm以内，完全满足普通精密加工的公差要求。导向槽的截面采用梯形结构，和夹紧模块底部的梯形导轨配合，调整过程中不会出现侧向晃动，每个调整位置都刻有简易刻度线，操作人员可以根据工件尺寸快速将夹紧块调整到大致位置，再根据实际工件轮廓做微调，减少调整试错时间。治具的所有棱角位置都做了R2的倒角处理，避免操作人员装拆工件时被锐边划伤，底板底部开有深度2mm的卸荷槽，安装时即使工作台面存在少量细小切屑，也不会影响底板和工作台面的贴合精度，保证治具整体的安装刚性。在实际使用场景中，

　　这类治具除了用于机加工工序的工件装夹，也可以适配三坐标测量工序的工件固定，统一的装夹基准能让加工工序和检测工序的定位基准保持一致，减少基准转换带来的测量误差，方便工艺人员快速判断加工尺寸的偏差来源。整套结构没有采用复杂的气动、液压夹紧元件，纯机械结构的设计让治具的维护成本极低，日常只需要定期清理导向槽内的切屑、在滑动接触面涂抹少量润滑脂就能长期保持稳定的工作状态，不存在气动元件漏气、液压元件漏油的故障风险，非常适合生产现场的复杂工况使用。夹紧模块的所有零件都采用标准化尺寸设计，单个夹紧块损坏后可以直接快速更换，不需要整套治具返修，进一步降低了工装的全生命周期使用成本。设计过程中还考虑了切屑排出的问题，基准台周边预留了足够的排屑空间，加工过程中产生的切屑可以顺着斜面滑落到治具外部，不会堆积在定位基准面上影响工件的安装精度，清理时只需要用压缩空气吹扫就能完成切屑清理，不需要拆解治具。
