内六角滚花头3mm规格PEM螺丝钉

　　这类3mm规格的PEM螺丝钉，在薄板类装配场景里的使用频率极高，日常做通讯机箱、工控机柜、小型电子设备壳体的结构装配时，经常会用到这类压铆式紧固件。不同于普通穿装螺丝，它的设计逻辑是先通过压装工艺将螺丝本体固定在薄板基材上，后续装配时只需要对准配套零件的过孔拧上螺母即可，不需要在薄板背面预留扳手操作空间，对于厚度不足1mm的钣金壳体、铝合金面板来说，这种安装方式能大幅压缩装配所需的空间余量，避免薄板背面因为预留操作空间出现的结构凸起。

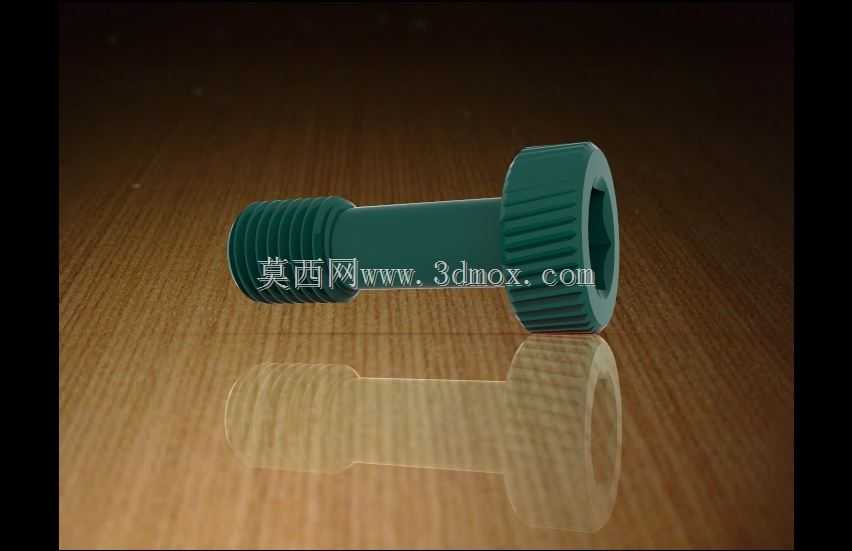

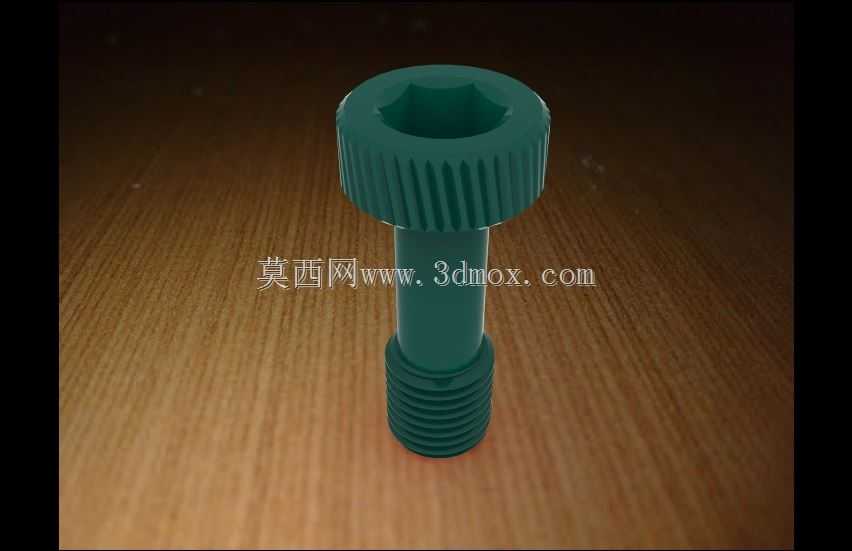

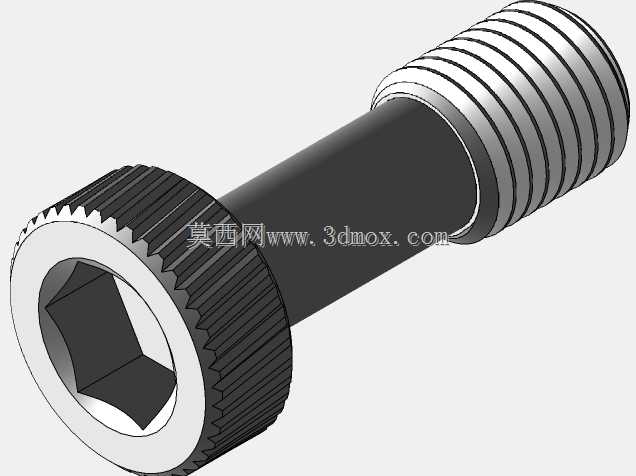

　　从结构细节来看，这款螺丝的头部做了全周滚花设计，滚花的齿形是直纹结构，压装的时候这些滚花齿会嵌入基材的预冲孔内壁，形成足够的抗扭转阻力，避免后续拧螺母的时候螺丝跟着跟转，很多新手结构工程师做压铆件选型时容易忽略滚花参数和预冲孔公差的匹配，要是预冲孔做的偏大，滚花齿咬入深度不足，装配时很容易出现滑转失效，要是预冲孔偏小，压装时需要的压力过大，又会导致薄板背面出现鼓包变形，影响外观平整度。头部的驱动结构是内六角凹坑，相比一字、十字槽，内六角的驱动接触面更大，拧紧时能承受的扭矩更高，不容易出现槽口滑牙的问题，适合自动化装配线上用电动起子批量锁付，能有效降低装配过程中的不良率。

　　杆部的设计做了分段处理，光杆段的直径和螺纹大径保持合理的间隙差，光杆段主要作用是在压装完成后定位配套零件的安装孔位，避免装配时零件出现偏移，螺纹段的长度是按照3mm规格的通用安装厚度设计的，适配总厚度在2mm到4mm之间的叠层装配场景，要是叠层厚度超出这个范围，就需要重新核算螺纹啮合长度，避免啮合牙数不足导致连接强度不够。做三维建模的时候，滚花部分不需要把每一个齿都完全还原成实体特征，那样会导致模型文件体量过大，拖慢整体装配体的运行速度，通常只需要在外观面做纹理映射，或者用简化的阵列特征表达即可，只有在做压装工艺仿真的时候，才需要把滚花齿的精确齿形、齿高参数做出来，用来模拟压装过程中材料的变形和咬合力。

　　安装边界方面，这类螺丝压装时要求基材的最小边距不能小于螺丝头部直径的1.5倍，要是边距太小，压装时的挤压力会导致基材边缘出现变形翘曲，影响零件的平面度。同时压装位置不能距离折弯边太近，至少要预留2倍料厚的距离，避免折弯应力和压装应力叠加导致零件开裂。在做整机结构排布的时候，还要注意螺丝头部的高度不能超出产品的外观面间隙，很多做便携电子设备的结构，内部空间极其紧凑，要是选型时没算准头部高度，很容易出现螺丝头顶到外壳内壁，导致外壳装配后出现缝隙的问题。

　　实际生产中，这类紧固件的材质通常会根据使用场景选择，普通机箱装配用碳钢镀锌的版本就能满足防锈和强度要求，要是用在有耐腐蚀要求的户外设备或者医疗设备上，会选用304或者316不锈钢材质，不同材质的压装压力参数不一样，做工艺文件的时候需要对应调整压铆机的压力参数，避免压力过大把螺丝头部压变形，或者压力不足导致压装后螺丝的拉拔力达不到要求。很多设备在做振动测试的时候出现螺丝松动脱落的问题，往往不是螺丝本身的强度不够，而是压装时的参数不对，滚花齿没有完全咬入基材，长期振动下出现了松动，所以在设计阶段就要把压装的工艺要求明确标注在图纸上，给生产环节足够的参数指引。
