电梯张紧电缆用安克拉德10毫米部件

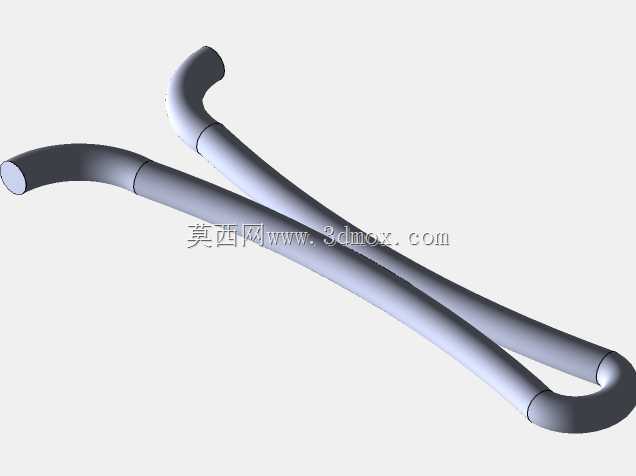

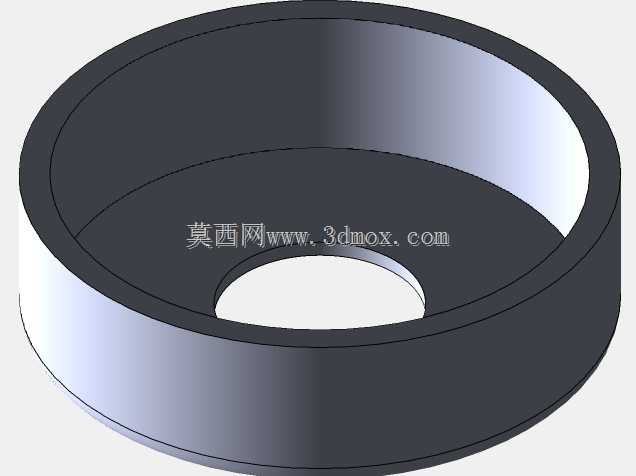

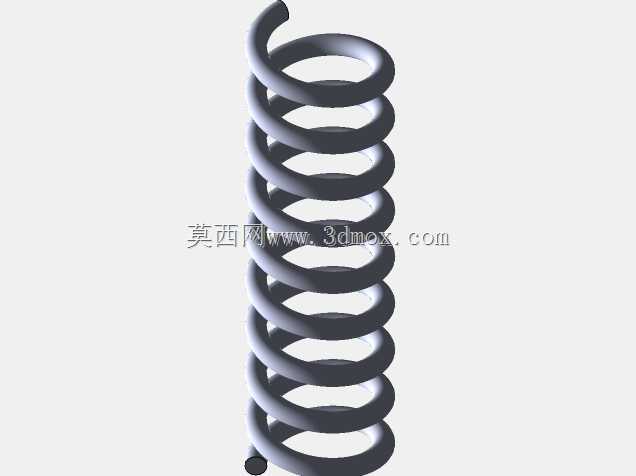

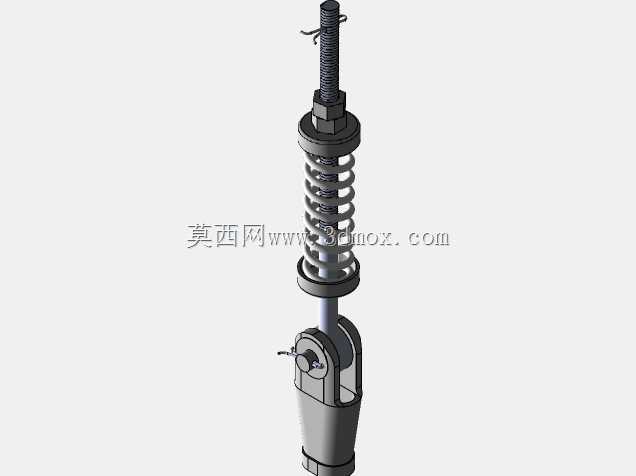

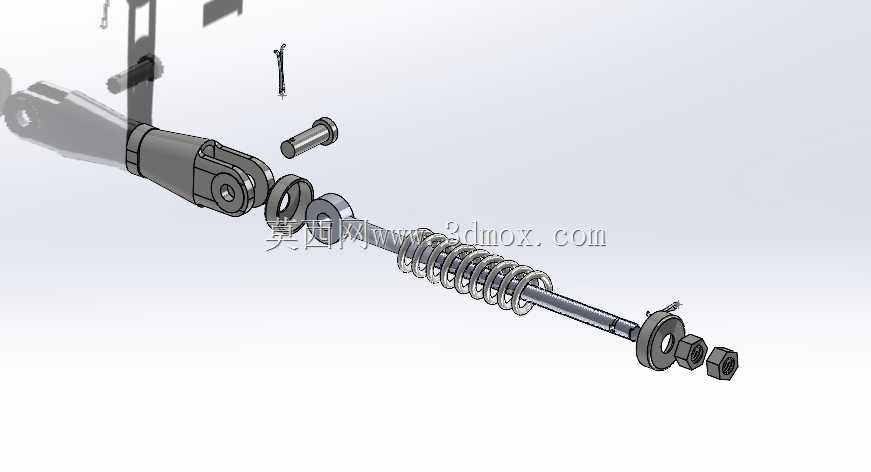

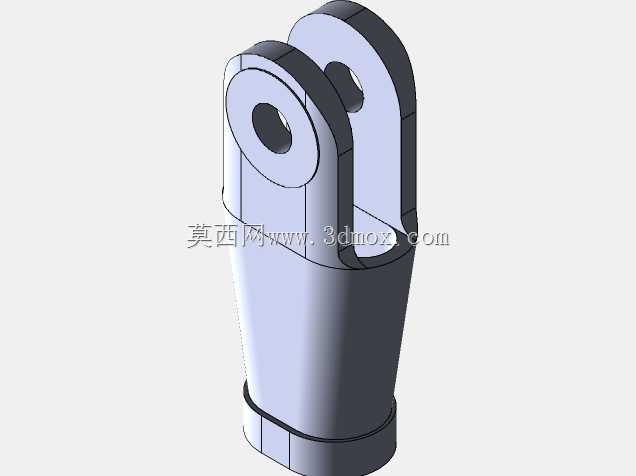

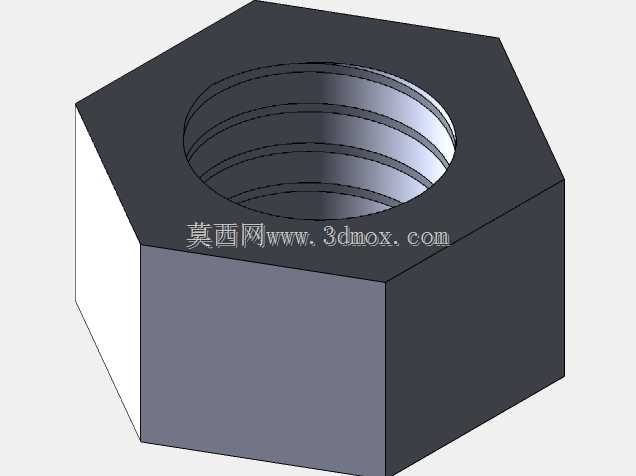

在电梯的随行电缆布设场景中，这类张紧部件承担着核心的线缆约束功能，电梯运行过程中随行电缆会随轿厢上下移动产生往复摆动、垂度变化，若缺乏可靠的张紧定位，电缆容易出现剐蹭井道构件、过度弯折疲劳、排布紊乱卡滞等问题，直接影响电梯供电与信号传输的稳定性，严重时甚至会引发线缆断裂导致电梯停运。这款张紧部件的设计围绕电梯井道内的安装工况展开，核心张紧功能依托圆柱螺旋压缩弹簧实现，弹簧套设在中心拉杆上，一端通过带铰接结构的连接端与井道内的固定支座铰接，铰接结构预留了足够的摆动余量，可适配电梯运行过程中电缆带动部件产生的小角度偏转，避免刚性连接带来的应力集中断裂问题；另一端通过锁紧螺母、垫片组件调整弹簧预压缩量，可根据不同规格电缆的自重、布设长度灵活调整张紧力，既保证电缆始终处于合适的张紧状态，不会因垂度过大晃荡，也不会因张紧力过大导致电缆外皮被拉扯损伤。部件的连接端做了圆弧过渡处理，与电缆接触的位置没有尖锐棱角，防止长期运行过程中磨破电缆绝缘层；中心拉杆采用等直径光轴设计，弹簧在轴上滑动时无卡滞点，表面粗糙度控制在合理范围，减少弹簧伸缩过程中的磨损，延长部件整体使用寿命。从安装边界来看，部件整体沿拉杆轴向排布，铰接端的安装孔位适配常规的电梯井道固定支架安装尺寸，锁紧端的螺母采用标准六角规格，现场安装时无需特殊工具，使用常规扳手即可完成预紧力调整与固定作业；部件整体径向尺寸紧凑，不会占用过多井道空间，适配多数常规电梯的井道布设间隙要求，不会和导轨、对重块等其他井道部件产生运动干涉。在建模逻辑上，该模型完整还原了部件的装配关系，从铰接端的销轴、连接耳片，到弹簧、中心拉杆，再到末端的锁紧螺母、垫片，每个零件的配合公差都按照机械设计常规要求设定，铰接位置的间隙、弹簧的旋向与节距、螺纹段的长度都符合实际加工与装配的工艺要求，可直接用于电梯配件的结构校核、安装模拟，也可作为电梯井道布线系统三维布设的参考构件，帮助设计人员提前验证张紧部件与周边构件的位置关系，排查安装干涉风险。
