钢管框架式越野卡丁车整车结构设计

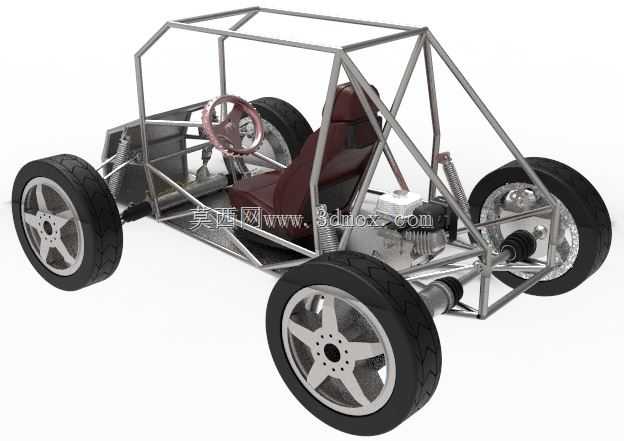

该款管架式四轮越野载具，核心采用空间钢管桁架作为承载主体，区别于传统承载式车身结构，所有受力载荷通过不同管径的合金钢管焊接节点直接传递，在非铺装路面行驶时可将路面冲击分散至整个车架结构，避免局部应力集中导致的结构失效。从实际应用场景出发，这类载具多用于户外休闲场地运营、郊野非铺装路面穿越、小型场地竞技体验，相比全封闭乘用车，其开放式结构能让驾驶者获得更直接的路面反馈，同时整备质量更轻，在松软沙地、泥泞路面的通过性表现更优。

设计过程中优先考虑了车架的安装边界约束：前部预留了动力总成的安装位，可适配小排量单缸内燃机布局，发动机与主减速差速机构的连接位预留了调整余量，方便后期匹配不同传动比的链轮组件；驾驶舱区域按照成年人坐姿人机工程参数划定，座椅安装滑轨的固定点在车架纵梁上直接焊接安装支座，方向盘转向柱的倾斜角度预留了15度的调整空间，适配不同身高驾驶者的操作习惯。悬架部分采用双横臂独立悬架结构，上下摆臂的铰接点位置经过运动学校核，保证车轮上下跳动时轮距、前束参数的变化量控制在合理区间，减震器安装座与车架上管梁直接焊接，可承受大行程压缩带来的冲击载荷。

车轮部分选用了小尺寸宽胎面的越野轮胎，轮毂螺栓孔位按照通用小型四轮载具的标准节圆设计，后期更换维护成本更低。防滚结构与主车架整合为一体，上部管梁形成的笼式结构在发生侧翻时可形成足够的生存空间，管梁的弯折半径、焊接坡口角度都按照薄壁钢管焊接工艺要求设计，避免焊接位置出现应力断裂。整车横向轮距控制在1.4米以内，轴距约1.8米，整体外廓尺寸紧凑，既可以满足狭小场地内的转向灵活性要求，也能保证高速行驶时的侧向稳定性。转向系统采用齿轮齿条式转向机，转向拉杆与转向节的连接点位置经过优化，转向虚位控制在合理范围，制动系统预留了四轮盘刹的安装位，管路沿车架内侧管梁布置，避免行驶过程中被飞石磕碰损坏。燃油箱、电瓶等附属部件的安装位都布置在车架中部低重心位置，降低整车质心高度，进一步提升行驶稳定性。
