越野摩托后悬架连杆结构设计

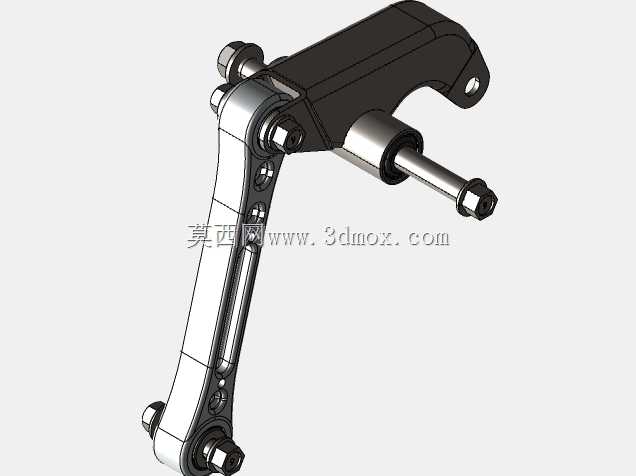

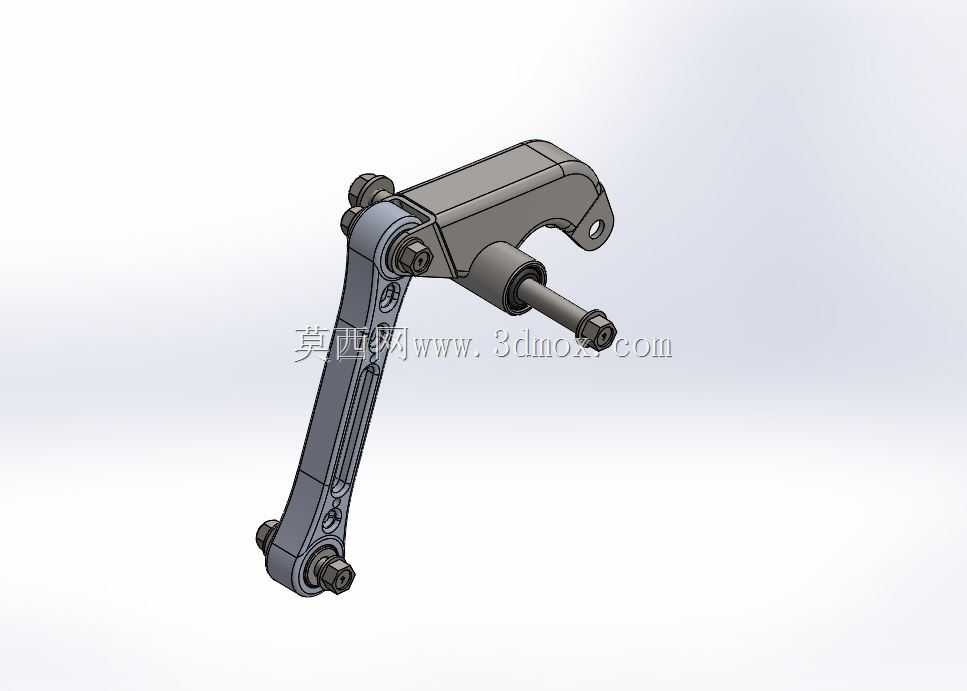

该构件作为越野摩托车后悬架系统的核心传力部件，主要应用于非铺装路面行驶的越野摩托后减震传动链路中，承担车轮跳动时的载荷传递、运动轨迹约束作用，直接关联后悬架的减震响应特性与骑行操控稳定性。在实际越野骑行场景中，后轮受到的地面冲击会先传递至摇臂，再通过该连杆将载荷分流至减震器与车架连接点，通过多铰接点的杠杆比设计，匹配减震器的阻尼与弹簧刚度特性，实现不同冲击行程下的减震力值渐变，避免硬冲击直接传递至车架，同时保证大落差跳跃落地时悬架有足够的缓冲行程余量。从结构设计层面来看，该连杆采用分体铰接式布局，主体摇臂采用高强度合金钢锻造坯料加工，杆身设置纵向加强筋结构，在控制整体重量的前提下提升抗弯扭刚度，避免极限载荷下出现杆体塑性变形。两端铰接位置配置压装式杆端轴承，轴承外圈与杆体安装孔采用过盈配合，内圈通过高强度螺栓分别与后摇臂、减震器吊耳、车架安装座连接，铰接点的位置公差严格控制在0.02mm以内，保证运动过程中无卡滞、无旷量。安装边界方面，该连杆的三个铰接点中心距按照原车悬架几何参数匹配，上端安装轴直径适配对应车型减震器下吊耳内孔尺寸，下端两个铰接点分别对应后摇臂的安装座孔位与车架侧的连接支座，安装时需保证各铰接螺栓的预紧力矩符合整车装配规范，轴承位置预留有润滑脂注油通道，可定期维护降低铰接磨损。设计过程中通过运动学仿真验证了全行程内连杆的运动轨迹，确认在悬架压缩至极限位置时，连杆与周边摇臂、车架外壳、后轮轮毂均无运动干涉，杆体的受力分析覆盖了飞跃落地、陡坡冲击、侧倾受力等多种极限工况，保证各截面的安全系数满足越野场景的高强度使用要求，杆端轴承的选型匹配了径向载荷与摆动角度需求，可适应泥水、沙尘等恶劣户外使用环境，密封结构可阻挡杂质进入轴承滚道，延长部件的维护周期。
