Syncros公路自行车把立结构设计

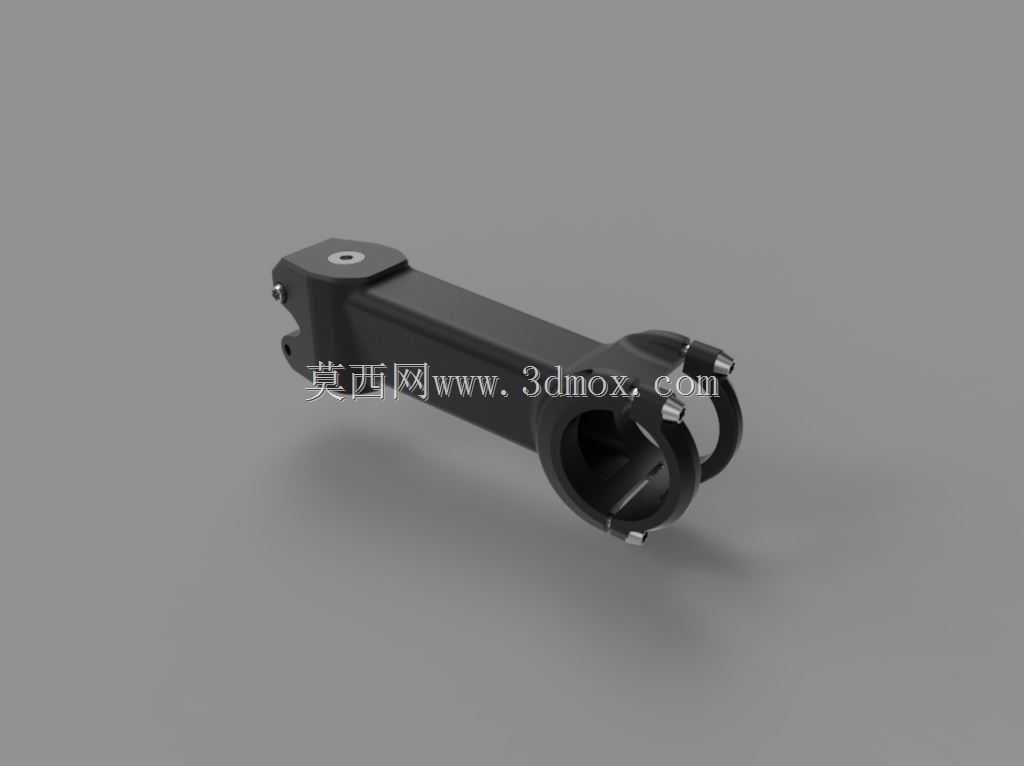

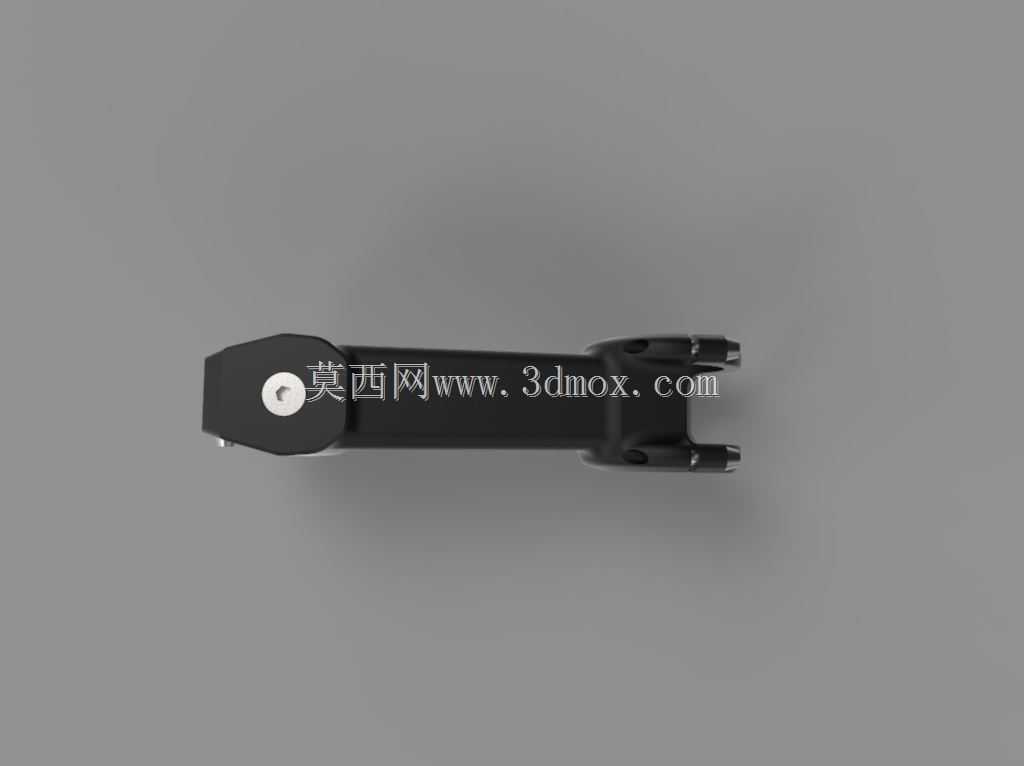

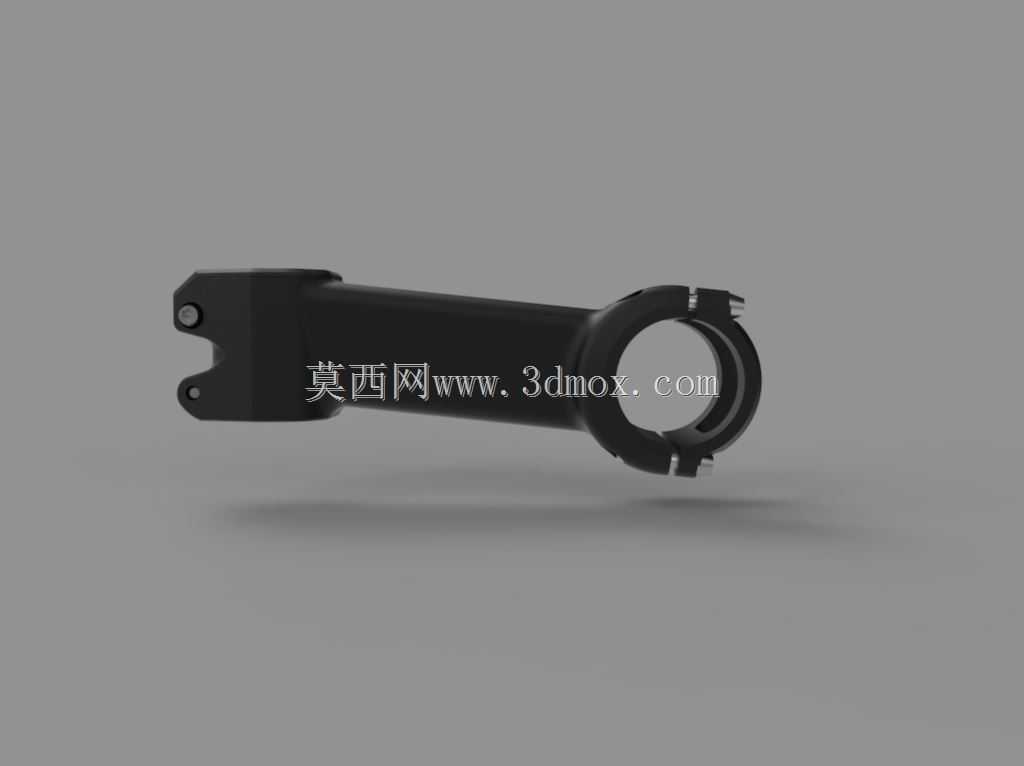

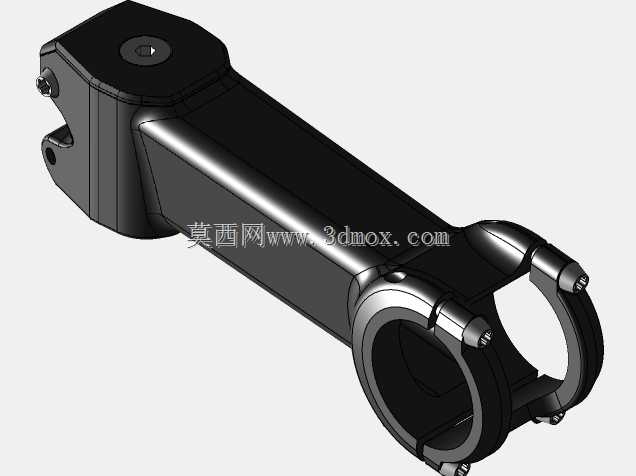

公路自行车把立作为连接车把与前叉舵管的核心受力部件，其结构设计直接影响骑行操控精度与整车刚性表现，在专业公路竞速、日常长距离骑行场景中都承担着关键的传力作用。这款把立适配31.8毫米标准口径公路车弯把，舵管夹持端适配26.8毫米规格的前叉上管，整体有效安装长度为100毫米，该尺寸参数是公路车把立的主流竞速级规格，能够为多数成年骑行者提供合适的骑行伸展距离，平衡巡航时的气动姿态与操控灵活性。从结构设计逻辑来看，把立主体采用一体化锻造的中空腔体结构，在保证足够扭转刚性的前提下尽可能削减非受力区域的材料厚度，避免整车重量冗余。车把夹持端采用对锁四螺栓抱紧结构，相比传统双螺栓固定方式，能够让夹持力更均匀地分布在车把接触圆周上，避免局部应力集中造成的碳把开裂风险，同时在大力摇车、高速过弯的极端受力场景下，也能杜绝车把与把立之间出现相对滑移。舵管连接端采用顶盖预紧+侧螺栓锁死的经典结构，安装时可通过调整把立与舵管的相对高度，适配不同柔韧性骑行者的 fitting 需求，侧置锁死螺栓的排布避开了走线空间，不会干涉刹车、变速线管的布设路径。把立主体的外形做了流线型切角处理，边缘全部做了圆弧过渡，既减少骑行过程中的正面风阻，也能避免尖锐棱角在摔车时对骑行者造成额外磕碰伤害。在实际装配场景中，这款把立可兼容多数主流公路车架的前叉舵管规格，安装时无需额外加工转接配件，夹持面的防滑齿纹深度控制在合理区间，既可以提供足够的锁止摩擦力，也不会在碳纤材质的车把、舵管表面压出明显压痕，兼顾连接可靠性与配件保护需求。从受力传递路径分析，骑行过程中手臂施加在车把上的转向力、摇车时的侧向拉力、路面颠簸传递上来的纵向冲击力，都会通过把立主体传导至前叉舵管，因此该把立在主体与夹持端的衔接位置做了加厚过渡处理，通过有限元仿真优化了应力分布，避免长期交变载荷下出现结构疲劳断裂。
