机用台虎钳夹紧机构三维结构设计

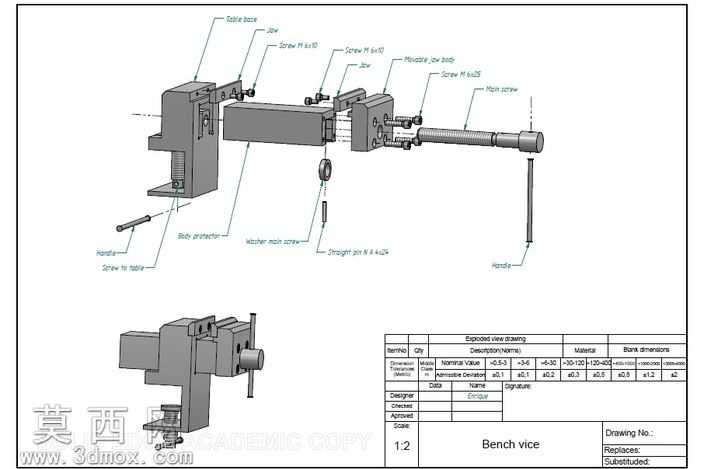

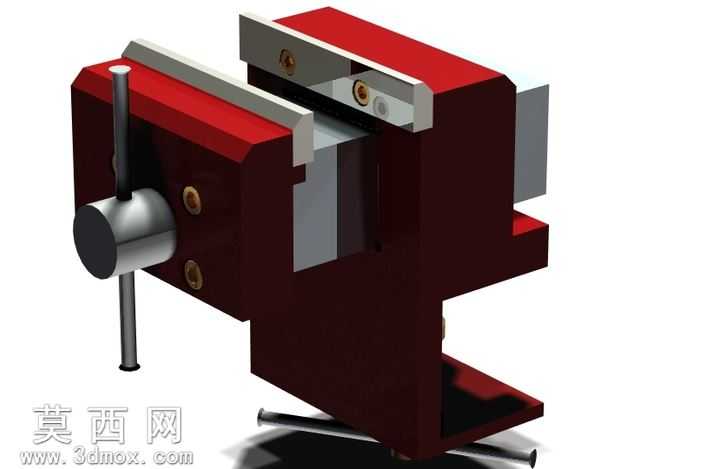

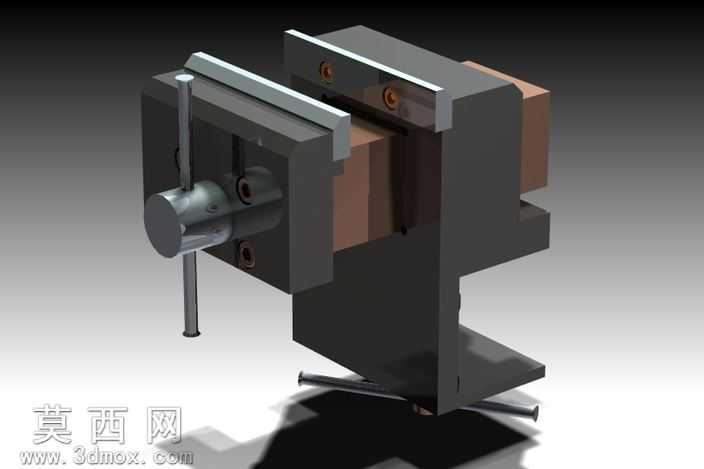

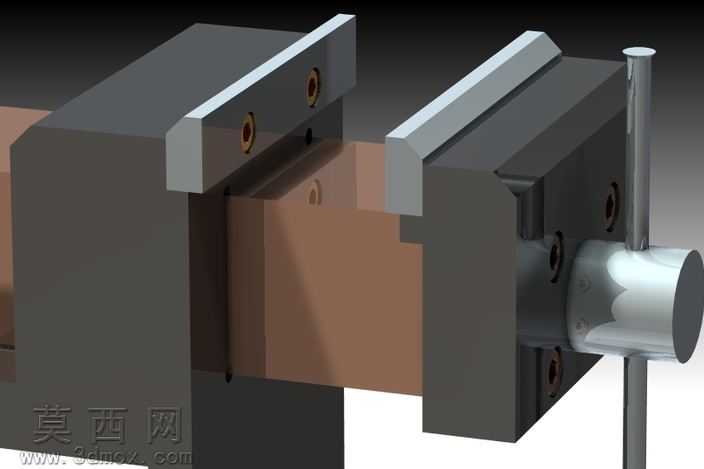

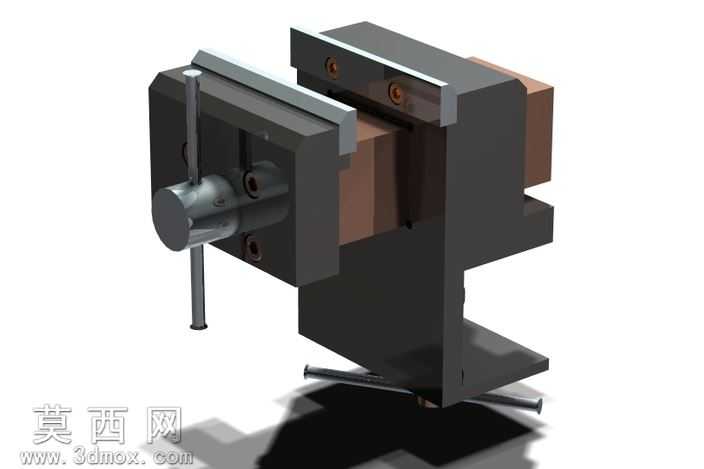

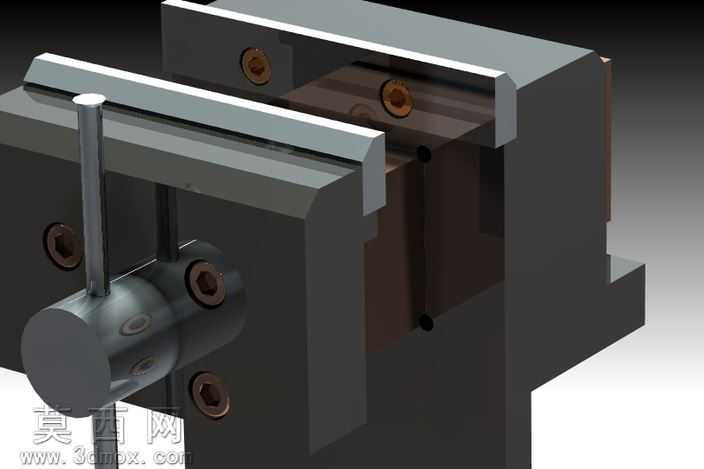

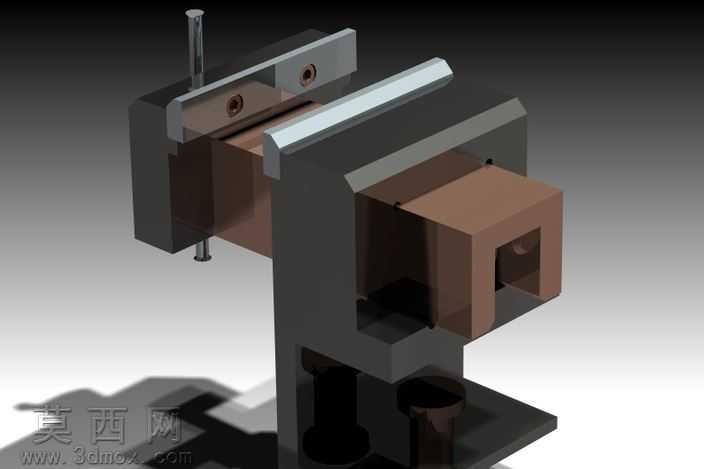

本模型为机加工场景常用的台虎钳夹紧机构，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工工装的实际尺寸比例，对各个组成部件进行独立建模后完成总装配，完整还原台虎钳的真实装配关系与运动逻辑。模型整体包含固定钳身、活动钳身、丝杠传动副、钳口夹板、底座紧固结构、操作手柄等核心组成部分，建模时对各部件的配合公差进行了合理预留，可直观展示丝杠旋转带动活动钳身做直线往复运动的夹紧、松脱动作逻辑。渲染阶段采用金属材质与工程塑料材质区分不同功能部件，固定钳身与活动钳身主体采用铸铁哑光材质表现，还原铸造件的厚重质感，丝杠、操作手柄等传动受力部件采用调质钢金属材质，添加细微的表面粗糙度纹理提升真实感，钳口防滑夹板采用淬火硬化钢材质，表面的防滑齿纹做了精细化建模，底座部分做了发黑处理的材质表现，区分不同部件的加工工艺差异。结构设计上采用经典的丝杠螺母传动方案，传动平稳自锁性强，可满足机加工过程中对工件的可靠夹紧需求，钳身与底座的连接结构预留了旋转调节空间，可实现一定角度范围内的工件装夹角度调整，适配不同角度的加工需求。设计过程中充分考虑台虎钳的实际使用场景，对受力集中的钳身连接部位做了加强筋结构设计，提升整体结构刚性，操作手柄的长度设计符合人力操作的力矩需求，无需额外辅助工具即可完成足够夹紧力的施加，各活动部件的运动行程做了合理限位，避免操作过程中出现活动钳身脱出的问题，整体模型结构完整，可作为机械原理教学、工装结构设计参考的数字化模型使用，清晰展现传统机用虎钳的机械传动逻辑与结构设计要点。
