轴类零件工程视图标绘练习三维素材

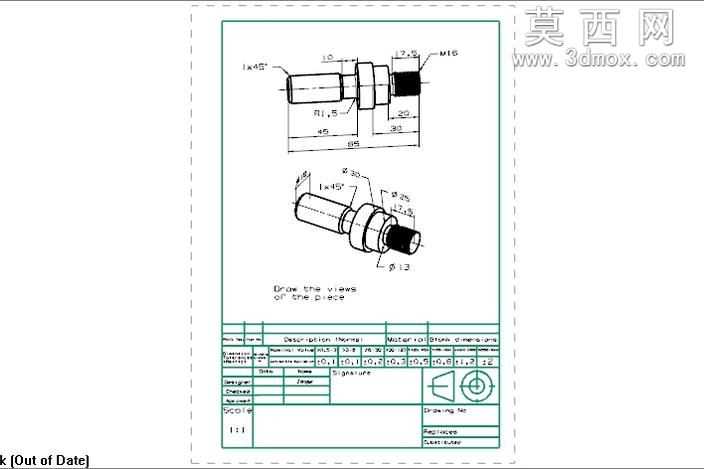

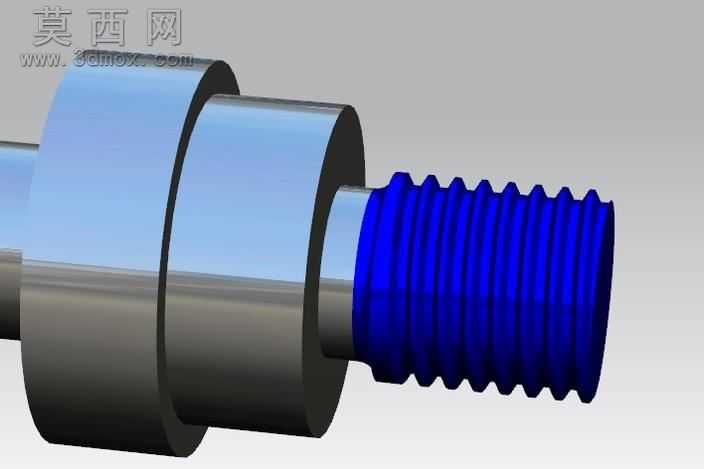

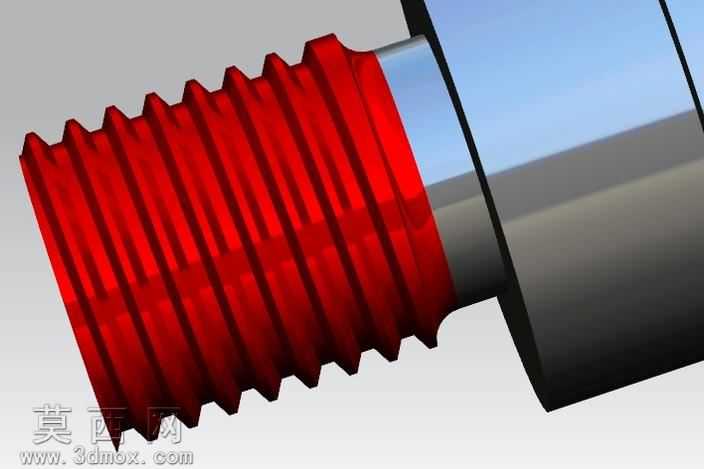

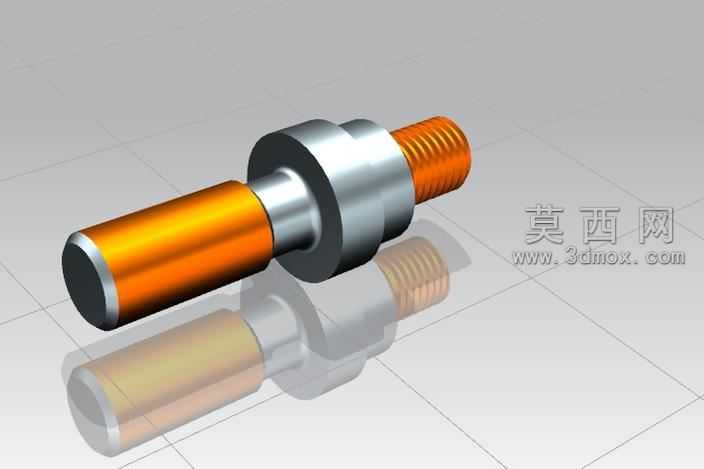

本素材为轴类零件的工程视图标绘练习建模作品，围绕机械制图基础训练需求搭建，核心是还原轴类零件的多视图表达逻辑与尺寸标注规范。建模前期先梳理轴类零件的结构特征，该零件为阶梯轴结构，包含不同直径的轴段、退刀槽、端部螺纹结构、倒角特征，首先在三维建模环境中绘制旋转截面草图，严格对照工程图中的尺寸数值，逐一标注各轴段的直径、长度参数，标注1x45°倒角、R1.5圆角等工艺结构的尺寸，确保截面轮廓完全闭合且尺寸约束无冲突，通过旋转凸台命令生成轴的基础实体。之后针对端部的M16螺纹结构，采用装饰螺纹线特征还原螺纹的表达效果，对应工程图中的螺纹标注要求，同时对轴段上的退刀槽、砂轮越程槽等细节结构，通过拉伸切除命令完成建模，保证各结构的位置、尺寸与工程图完全匹配。完成实体建模后，进入工程图模块生成三视图，首先生成主视图，按照轴类零件的加工位置原则将轴线水平放置，清晰展示各轴段的阶梯结构与长度方向尺寸，之后生成轴测视图，以立体视角呈现零件的整体形态，帮助识图者快速理解零件的空间结构。在视图标注环节，严格遵循机械制图国家标准，标注所有定形尺寸与定位尺寸，包括各轴段直径、长度，倒角、圆角的尺寸参数，螺纹规格标注，同时添加表面粗糙度、形位公差的标注占位，还原完整工程图的标注逻辑。材质设置上，为轴类零件赋予45号钢的材质属性，调整材质的金属光泽、粗糙度参数，让渲染效果贴近真实机加工轴类零件的质感，同时在工程图中添加标题栏模块，设置比例、材料、制图信息的填写区域，还原标准工程图纸的版式。整个作品的设计思路围绕机械识图与制图练习展开，通过三维建模与二维工程图的联动，帮助学习者理解二维视图与三维实体的对应关系，掌握轴类零件的视图表达方法、尺寸标注规则，熟悉阶梯轴类零件的工艺结构设计逻辑，可作为机械制图入门阶段的练习素材，辅助学习者建立从二维图纸到三维实体的空间想象能力，夯实机械设计的制图基础。
