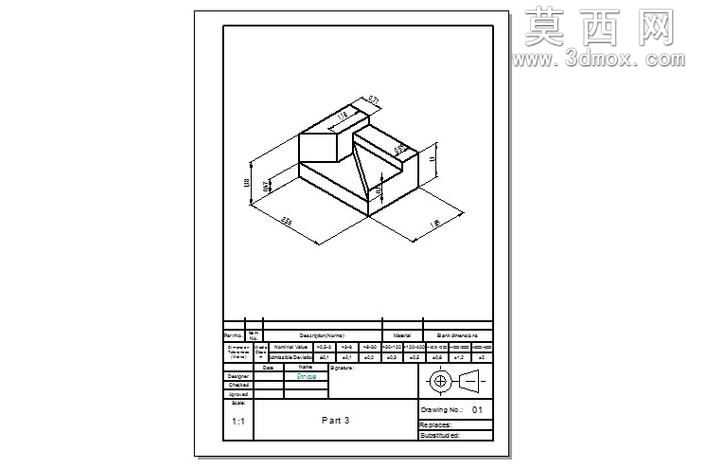

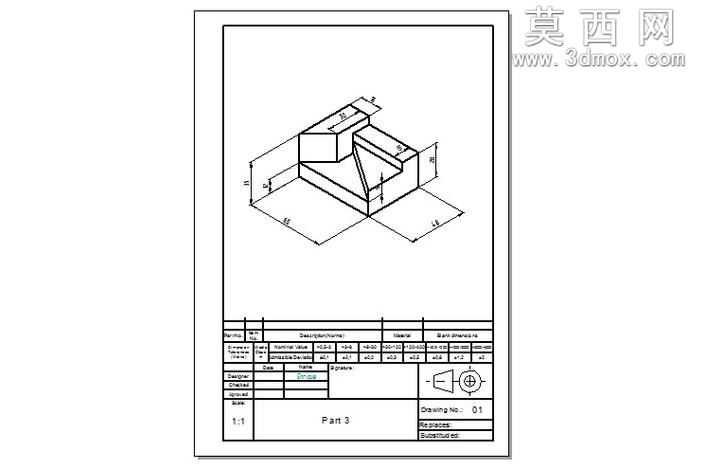

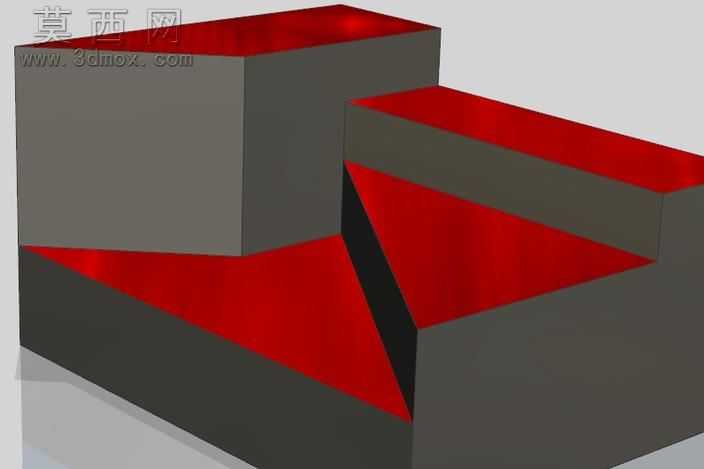

本作品是面向三维CAD初学者设计的基础练习建模案例,整体以规则块体的组合切割为核心结构,建模过程从基础草图绘制开始,首先在基准平面上绘制底部基座的外轮廓矩形,通过拉伸命令生成基座的主体实体,再根据轴测图标注的尺寸,依次定位上方凸台、侧边开槽、内部斜向支撑结构的草图基准位置。建模过程中优先使用基础特征命令完成主体搭建,针对凸台部分采用拉伸凸台命令生成凸起结构,再通过拉伸切除命令完成侧边凹槽的加工,斜向支撑结构通过绘制三角形草图后拉伸生成,确保各部分尺寸与工程图标注完全匹配,各相邻面之间保持垂直或平行的规整几何关系,没有多余的曲面特征,完全采用实体建模逻辑完成整体结构搭建。材质设置上选用通用金属材质,渲染时采用默认的工程视图显示模式,清晰呈现各结构的棱边与位置关系,方便初学者观察各部分的空间位置。设计思路上完全遵循入门练习的递进逻辑,从最基础的草图绘制、尺寸约束开始,逐步引导学习者掌握拉伸、切除等最常用的实体建模命令,理解三维建模中从二维草图到三维实体的转化逻辑,同时配套对应的工程图视图,帮助学习者建立三维模型与二维工程图之间的对应认知,熟悉尺寸标注在建模过程中的定位作用,整个模型没有复杂的曲面、装配关系,所有特征都可以通过基础建模命令完成,非常适合刚接触三维CAD的使用者熟悉软件操作逻辑,掌握基础的建模思路与尺寸定位方法,建立对三维实体结构的空间认知,为后续复杂零件的建模打下扎实的操作基础。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 1.36 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,SolidWorks,NX7.5,其它,STL,
- 软件分类 通用机械零部件
