机械制图练习用组合体零件三维建模

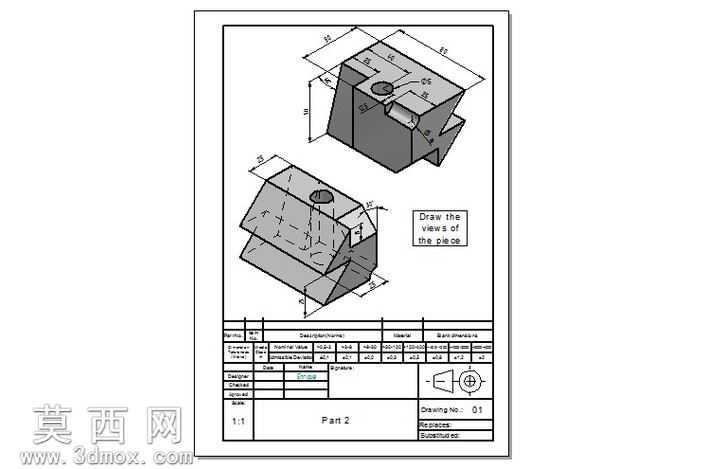

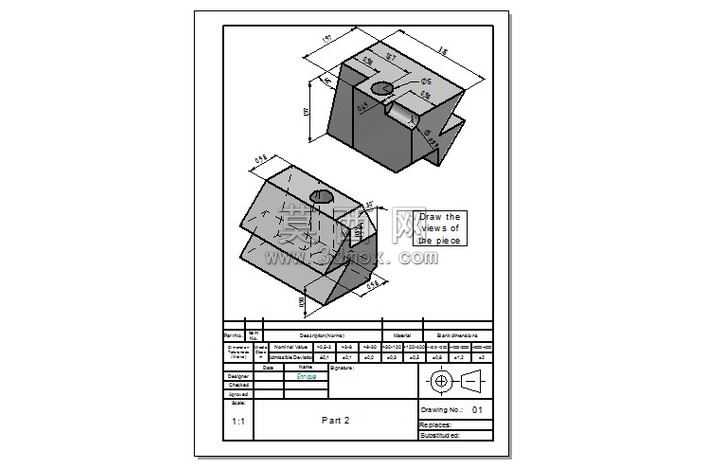

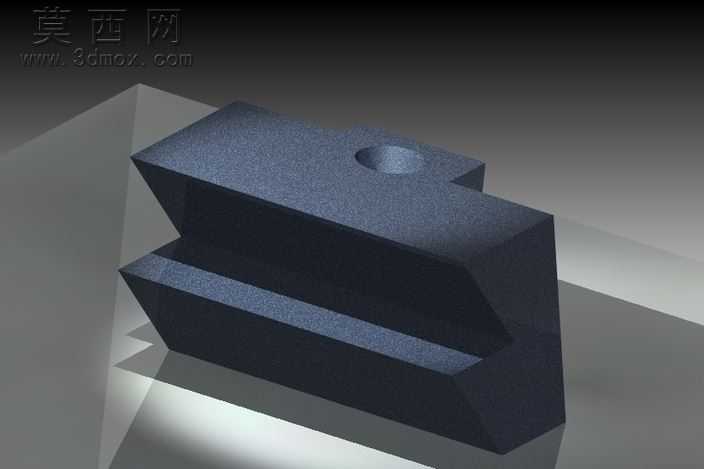

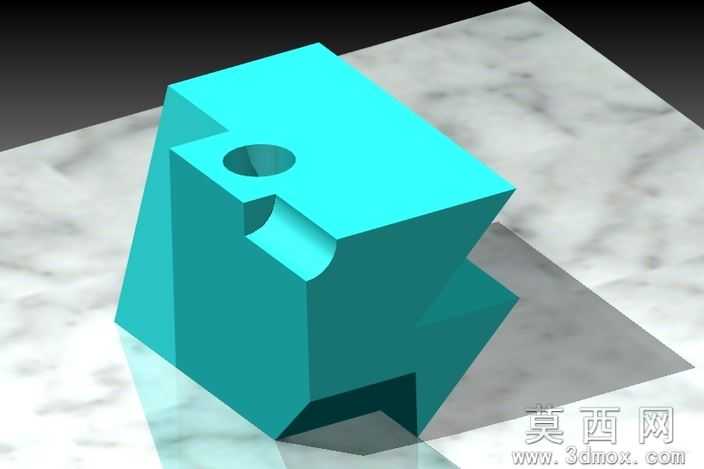

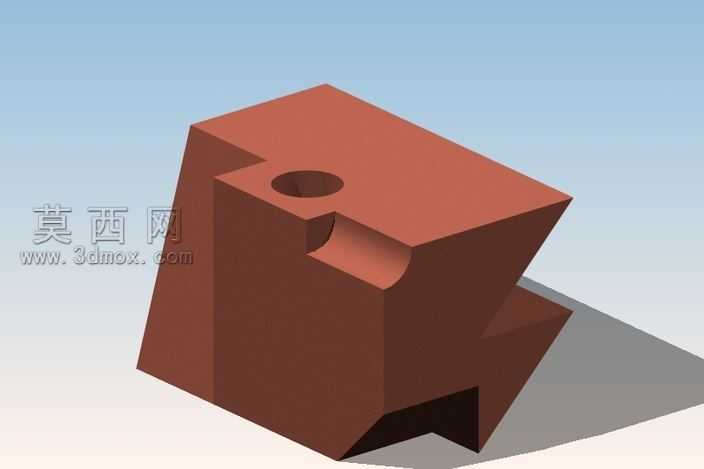

本作品是面向机械制图识图与绘图练习设计的组合体零件三维建模成果，整体建模过程严格遵循机械制图的投影规律与尺寸标注规范，以帮助学习者建立三维实体与二维工程视图的对应映射关系为核心设计目标。建模初始阶段首先梳理组合体的形体构成，将该零件拆解为基础长方体基体、斜切截面部、顶部沉孔特征、侧向开槽结构四个核心组成部分，采用形体分析法逐步完成各特征的搭建，确保每一处结构的尺寸定位都与工程图标注完全对应，避免出现形体错位、尺寸偏差的问题。建模过程中优先通过草图绘制确定各截切面的角度与位置，对斜向切割结构采用参考平面辅助定位的方式，保证截交线的形状与二维视图中的投影完全匹配，顶部的沉孔特征严格按照孔径、孔深、定位尺寸完成参数化设置，侧向的开槽结构则通过拉伸切除的方式实现，同时对开槽与基体相交处的相贯线形态进行校验，确保三维实体的投影结果与二维工程图完全一致。材质设置上选用常用的金属哑光材质，模拟铸铁零件的表面质感，渲染阶段采用等轴测视角展示实体的立体形态，同时搭配对应二维工程图的视图标注，清晰呈现每个结构在不同投影方向下的表达效果。整个建模过程注重结构的严谨性与尺寸的准确性，所有特征的搭建顺序符合机械零件的加工逻辑，既可以作为机械制图课程中三视图练习的配套参考模型，帮助学习者理解截交线、相贯线的形成原理，掌握组合体的尺寸标注方法，也可以作为三维建模入门阶段的练习案例，让学习者掌握参考平面设置、特征切除、参数化尺寸约束等基础建模操作，建立从二维图纸到三维实体转换的完整思维逻辑，解决制图学习中空间想象能力不足的痛点，通过实体与视图的对照强化对投影规律的理解。
