多段螺纹滚花轴类机械零件设计

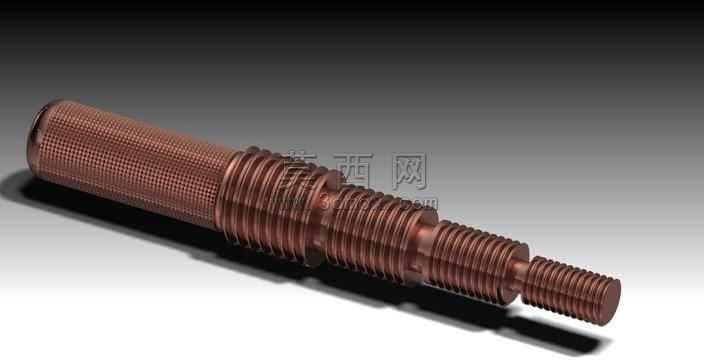

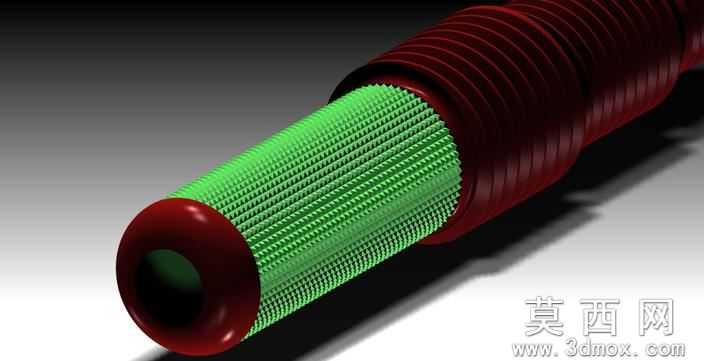

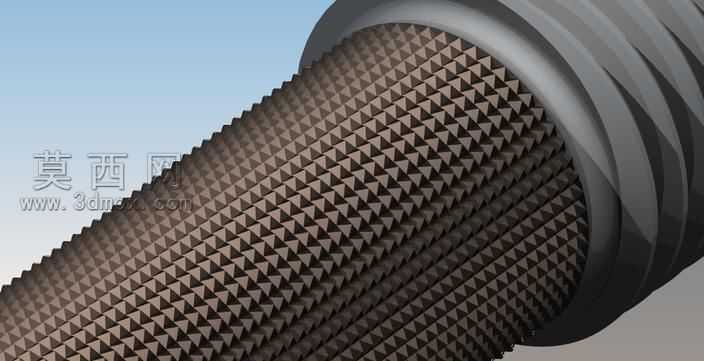

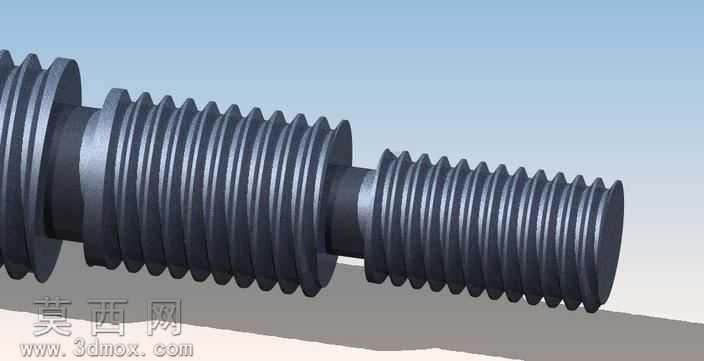

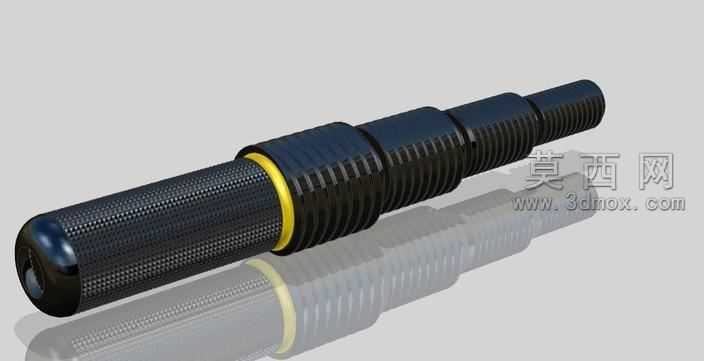

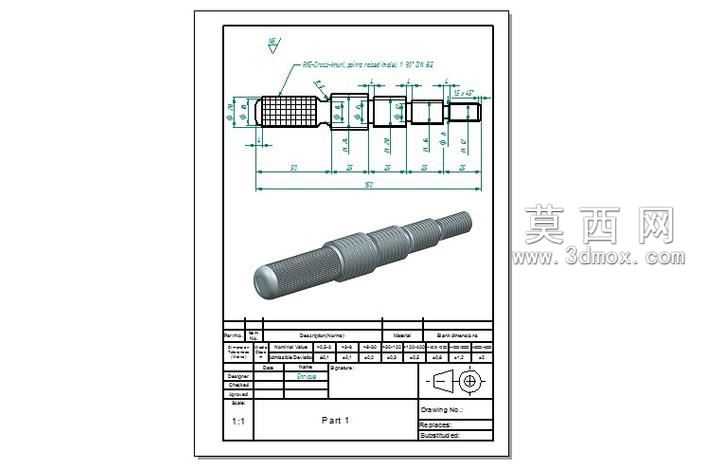

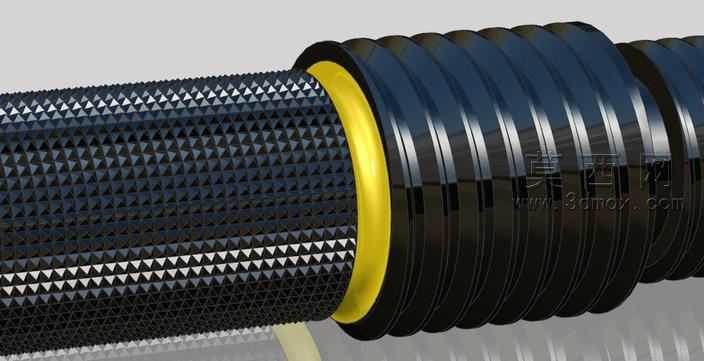

本次设计的轴类零件以机械加工工艺练习为核心目标，围绕螺纹加工、滚花成型两类典型机加工特征展开结构设计，整体采用阶梯轴的经典构型，沿轴向依次排布四段不同规格的功能区段，分别对应差异化的螺纹参数与滚花纹理要求，完整覆盖了外螺纹切削、网纹滚花成型等常见轴类加工工序的特征表达。建模阶段依托三维参数化设计逻辑完成全流程构建，首先以回转体基础特征搭建轴的整体毛坯轮廓，通过精准的轴向尺寸约束确定各阶梯段的分界位置，保证各段轴径、长度尺寸完全匹配机械加工的工艺余量要求；针对四段不同参数的螺纹区段，采用螺旋扫掠的建模方式生成精准的牙型轮廓，根据不同区段的功能需求分别匹配对应的螺距、牙型角参数，还原真实螺纹的啮合结构特征；滚花区段则通过纹理阵列的方式构建网纹滚花的表面凹凸结构，还原滚花工艺加工后零件表面的防滑纹理特征，建模过程中特意调整了滚花纹理的排布逻辑，适配NX软件中滚花特征无固定生成顺序的特性，通过手动排布纹理路径保证滚花区域的视觉效果与真实加工件一致。模型同时配套生成了符合机械制图标准的二维工程视图，完整标注各段轴径、长度、螺纹规格、滚花区域的尺寸参数与公差要求，标题栏、视图投影、尺寸标注样式完全遵循机械制图规范，可直接用于加工工艺参考。材质配置上选用45号钢作为零件的基础材质，渲染阶段调整金属材质的粗糙度、反光度参数，还原钢制机加工零件的金属质感，对滚花区域单独设置哑光粗糙的材质属性，区分滚花面与车削光面的视觉差异，螺纹牙型区域则保留细微的切削纹理质感，提升模型的真实度。整个设计过程以还原真实机加工零件的结构特征为核心，通过多段差异化的工艺特征排布，完整呈现轴类零件从毛坯到成品的结构设计逻辑，既可以作为机械加工工艺的练习参考模型，也可用于机械制图教学、螺纹与滚花工艺的演示场景，帮助学习者理解轴类零件的结构设计要点与不同机加工特征的表达方法。
