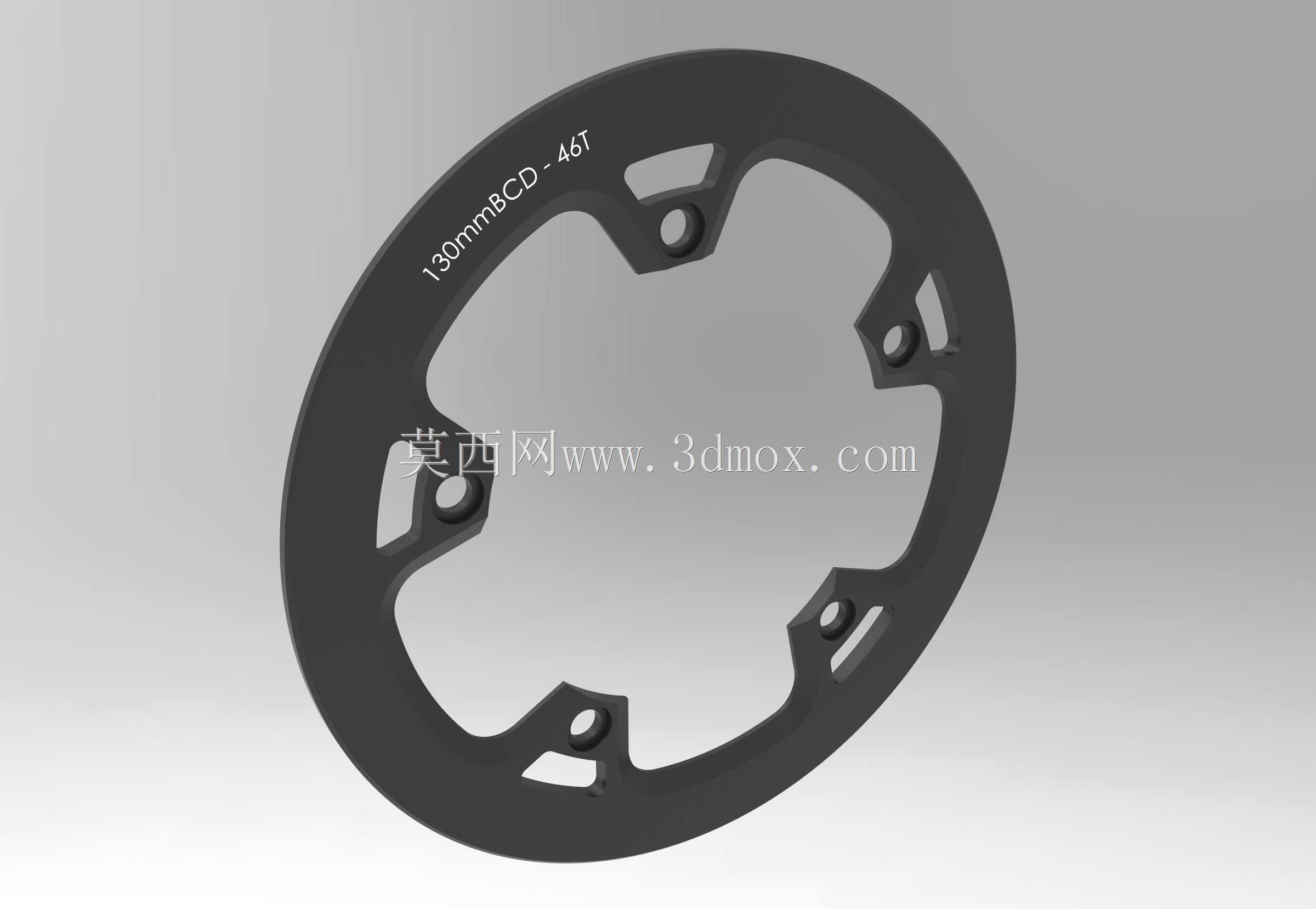

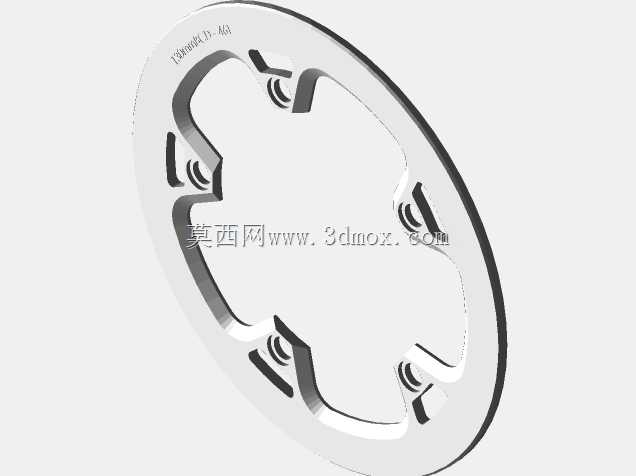

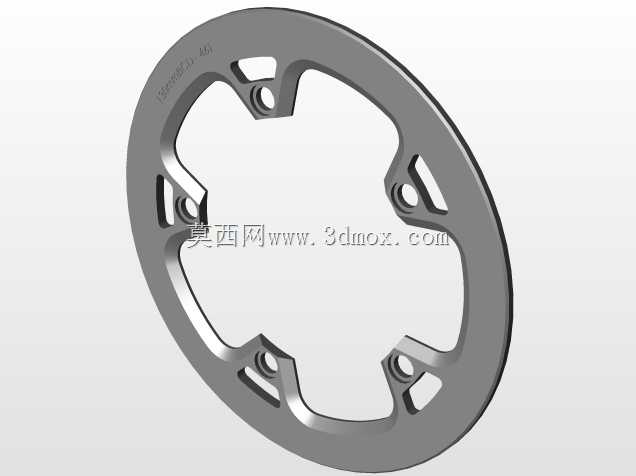

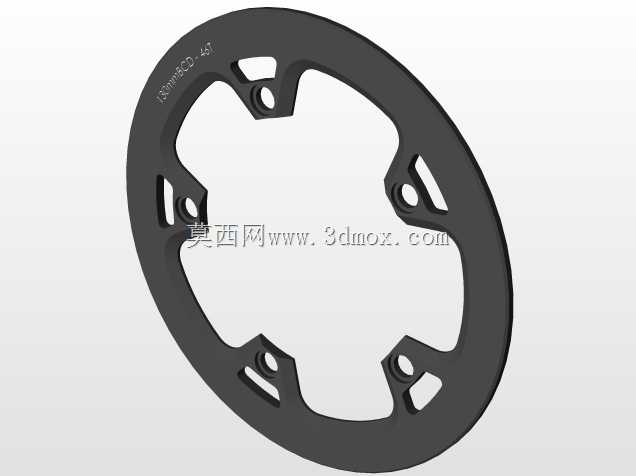

山地自行车130BCD46T牙盘Bash护盘结构

这款护盘主要应用在山地越野、林道穿越类自行车的传动系统外侧，安装位置紧贴牙盘组最外侧，核心作用是在骑行过程中阻挡路面飞溅的碎石、凸起的树根、岩块直接磕碰46T牙盘的盘齿，避免盘齿受撞击变形、弯折，同时也能防止骑行者裤脚被转动的牙盘卷入，或是在摔车时减少盘齿对骑行者肢体的剐蹭伤害。从结构设计来看，护盘整体采用环形闭合轮廓，外缘做了圆弧过渡处理，没有尖锐棱角，避免磕碰时产生应力集中点，也能降低剐蹭时的伤害程度。安装点位完全匹配130mmBCD规格的五爪曲柄安装孔位，和46T牙盘共用曲柄固定螺丝，不需要额外增加安装位，安装时直接叠放在牙盘外侧，对齐孔位后锁紧螺丝即可完成固定，安装边界完全贴合牙盘外侧轮廓，不会和前拨链器的变速行程产生干涉，也不会额外占用过多轴向空间，避免影响链条在不同盘片间的切换动作。护盘的镂空结构做了针对性优化，在五爪安装位之间设置了异形减重镂空，既能够降低整体重量，又能保证护盘整体的结构强度，在受到侧向撞击时能够分散冲击力，避免单点受力出现断裂。内圈轮廓完全贴合46T牙盘的齿根外侧，和盘齿之间预留了均匀的间隙，既不会在盘片转动时产生摩擦异响，也能保证足够的防护覆盖范围，让所有外露的盘齿都处于护盘的防护边界内。在实际越野骑行场景中，这类护盘能够大幅降低复杂路况下牙盘的损坏概率，尤其是在颠簸路面控车不稳、车辆侧倾时，护盘会先于牙盘接触障碍物，通过自身的结构强度承接撞击力，保护成本更高的牙盘部件。设计时充分考虑了不同加工方式的适配性，结构壁厚均匀，没有过于薄脆的悬臂结构，不管是采用CNC切削铝合金加工，还是使用ABS材料3D打印制作，都能顺利成型，且成型后的结构强度能够满足越野骑行的冲击需求，不需要额外做加强结构就能达到使用要求。护盘表面没有多余的凸起结构，整体平整顺滑，在骑行过程中不会额外增加风阻，也不会勾挂路边的藤蔓、杂草等杂物，适配绝大多数采用130BCD五爪规格、搭载46T牙盘的山地车、旅行车曲柄组，不需要对原有传动结构做任何改装就能直接加装。
