手推小车阿克曼式前转向杆结构

　　这套转向结构适配无动力人力滑行小车的前桥转向需求，核心采用阿克曼转向几何原理设计，能在车辆转弯时让内侧前轮转向角度大于外侧前轮，使四个车轮的瞬时转向中心交汇于后轴延长线的同一点，避免轮胎侧滑拖滞，大幅降低小半径转弯时的行驶阻力，尤其适配铺装路面上的低速人力滑行场景，常见于自制重力小车、儿童游乐滑行推车、短途无动力搬运小车的前桥配置。整套转向机构的横向安装跨度为600毫米，适配轮距在580至620毫米区间的窄轨小车底盘，转向立柱从横置转向桥中部垂直向上延伸，顶端预留方向盘安装接口，立柱与转向桥的连接位置设置推力轴承承载轴向载荷，抵消转向过程中传递到方向盘的路面颠簸冲击力。横置转向桥的两端通过销轴连接转向节，转向节上预留标准轮毂安装位，

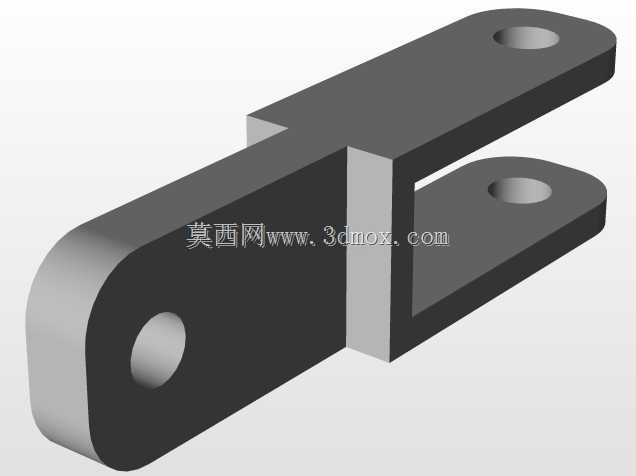

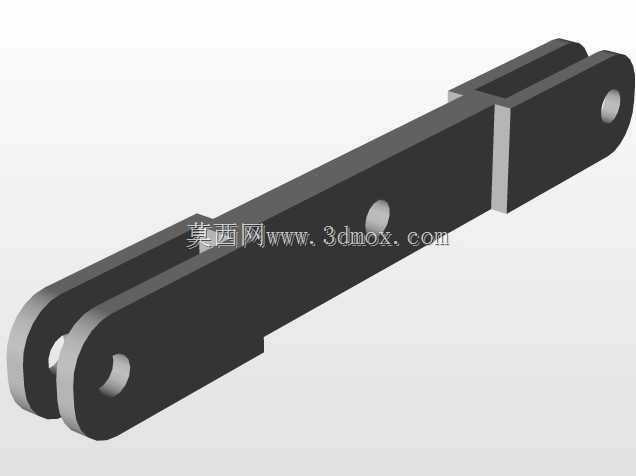

　　可适配直径200至300毫米的实心橡胶轮或充气轮，转向节与横桥主体之间设置限位挡块，将单侧最大转向角度限制在35度以内，避免转向过度导致的连杆干涉或侧翻风险。转向连杆采用球头铰接连动结构，连接左右转向节与转向立柱底部的摇臂，球头铰接处预留0.1至0.2毫米的配合间隙，既保证转向动作的顺畅无卡滞，又能抵消车架焊接或装配带来的形位公差，整套机构所有铰接点均预留润滑脂注油孔，可定期加注润滑脂降低铰接磨损，延长户外使用的维护周期。设计过程中优先考虑了自制加工的可行性，除球头铰接件、销轴等标准件外，其余结构件均可采用普通方管、扁钢通过切割、钻孔、焊接工艺加工成型，不需要专用模具或高精度加工设备，转向立柱的倾斜角度设置为12度后倾，

　　形成主销后倾的回正力矩，在直线行驶时能自动保持方向稳定，松开方向盘后转向轮可自动回正，降低人力操控的疲劳感。横向转向桥的两端上方设置吊耳安装位，可直接连接前桥钢板弹簧或减震阻尼件，适配不同载重需求的底盘配置，当载重不超过50公斤时可直接将转向桥与车架刚性连接，载重超过50公斤时加装弹性减震件即可过滤路面颠簸，整套转向机构的安装边界不超出前桥轮距范围，不会与车身侧板、脚踏区域产生运动干涉，转向过程中所有连杆的运动轨迹均处于底盘下方的预留空间内，不需要额外在车身底板开设避让槽。
