HMP200便携式手动液压弯管机结构设计

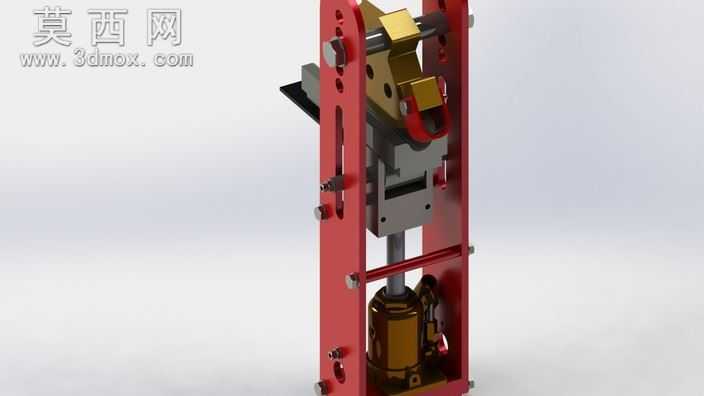

　　本作品为面向现场临工管道作业场景设计的HMP200手动液压弯管机三维结构模型，整体采用立式框架式布局，以红色涂装的高强度钢板作为主体承载机架，机架通过螺栓拼接形成稳定的竖向支撑结构，底部预留液压动力单元的安装定位空间，上部集成弯管执行的模具与夹紧机构，整体结构紧凑无冗余部件，适配施工现场狭小空间的作业需求。建模过程中对各功能模块进行了独立的零件拆分与装配约束定义，完整还原了设备的实际装配关系：底部集成的手动液压千斤顶作为核心动力输出部件，通过竖向推杆将液压力传递至上部的折弯模具组件，模具部分采用快换式结构设计，可根据待加工管材的管径更换对应规格的折弯模与夹紧块，满足不同规格钢管的冷弯作业需求。

　　模型对各运动部件的运动行程进行了合理限位设计，机架两侧的导向槽严格约束推杆的运动方向，避免弯管过程中出现偏载导致的管材变形或设备损坏，夹紧机构采用偏心锁紧结构，可快速完成管材的装夹固定，减少作业前的准备耗时。材质渲染方面，对承载机架赋予了哑光金属漆材质还原钢制构件的表面质感，液压单元部分做了发黑处理的金属材质区分，模具与锁紧部件赋予了高硬度合金钢的金属光泽，操作手柄部分添加了防滑橡胶材质，通过材质差异清晰区分不同功能的零部件，直观呈现设备的结构层次。设计过程中充分考虑临工作业的便携性需求，在保证结构强度的前提下对机架板材做了合理的减重开孔设计，整体重量控制在单人可短距离搬运的范围内，无需外接电源即可完成管材折弯作业，

　　尤其适合无供电条件的野外管道施工、现场维修等场景，模型完整保留了除折弯机配套模具外的所有核心结构部件，各零件的配合公差、安装孔位均按照实际加工要求进行设计，可直接作为同类小型弯管设备开发的结构参考，也可用于液压工装设计的教学演示案例，帮助理解手动液压设备的力传递路径与工装夹具的设计逻辑。
