手动角度可调式管材弯管机结构

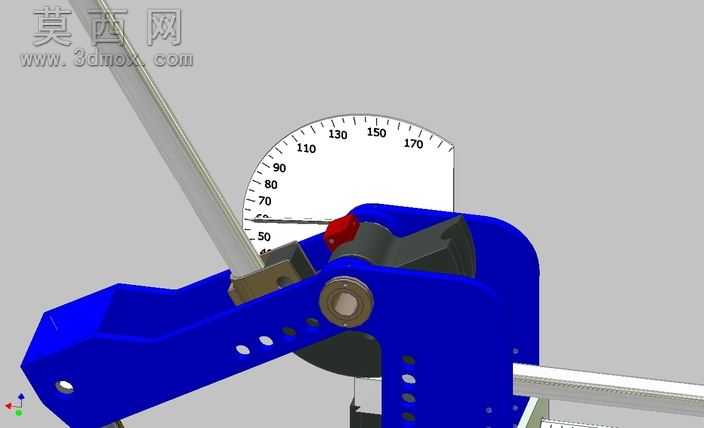

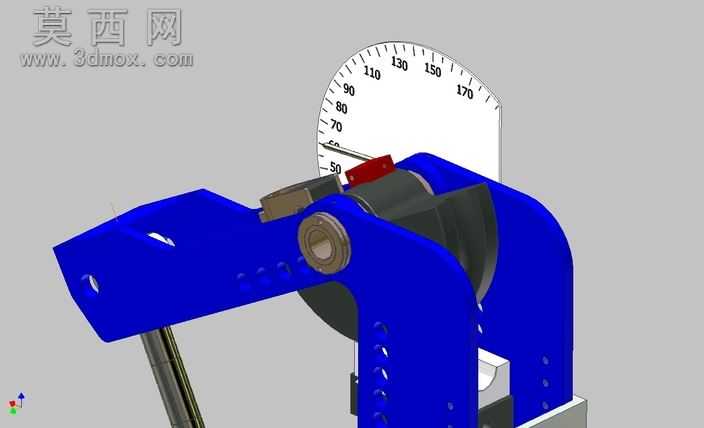

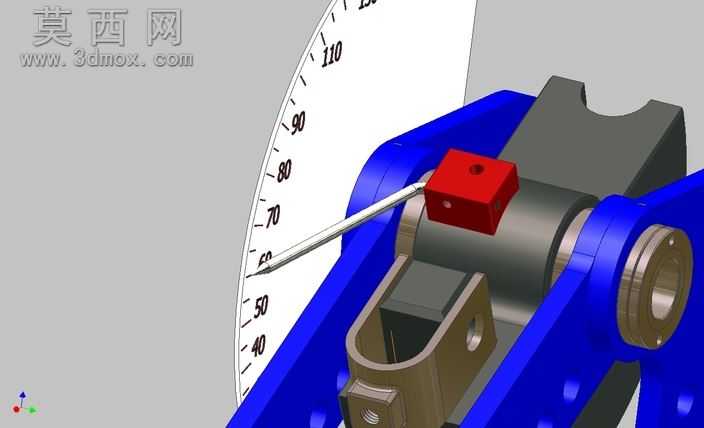

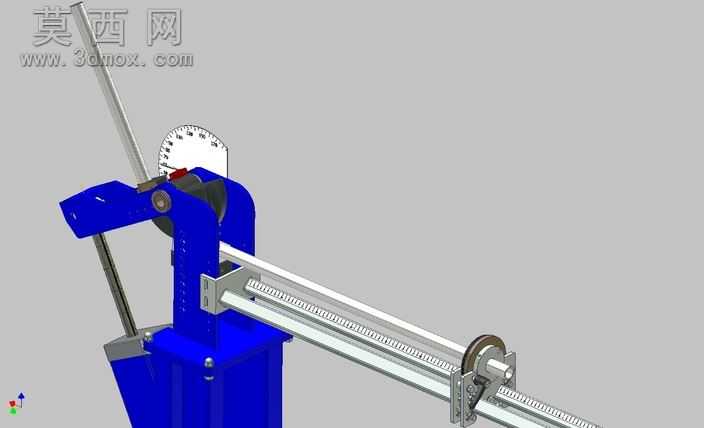

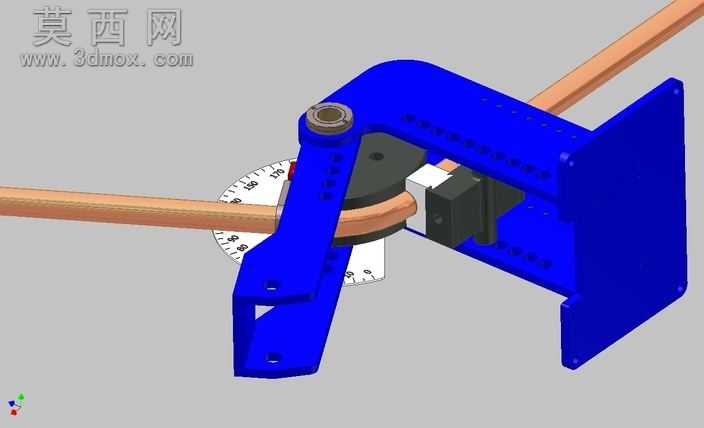

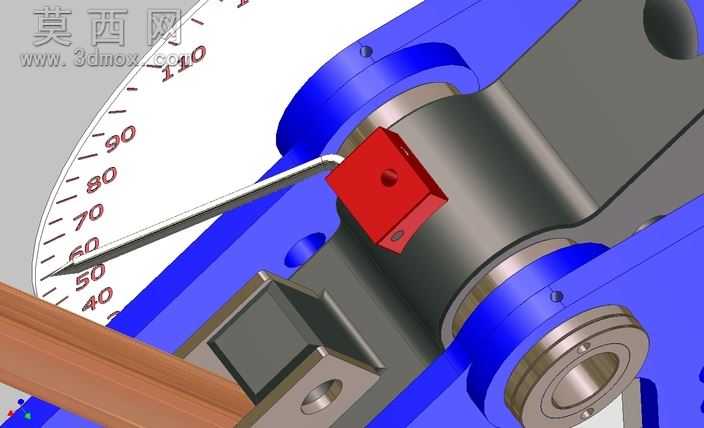

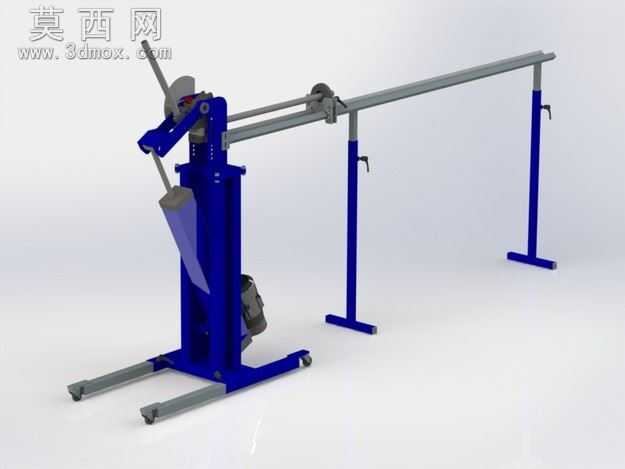

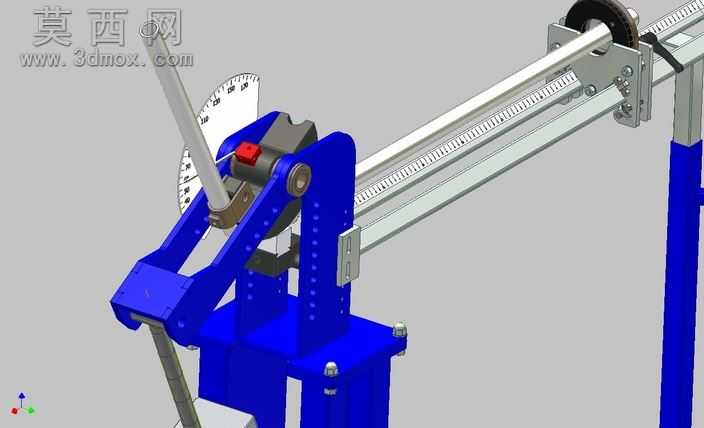

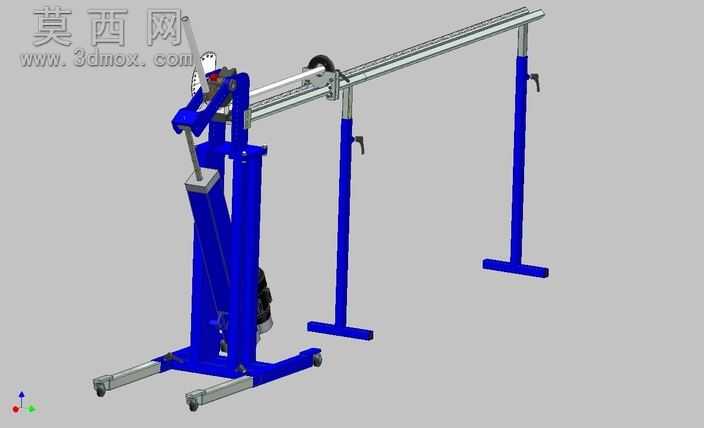

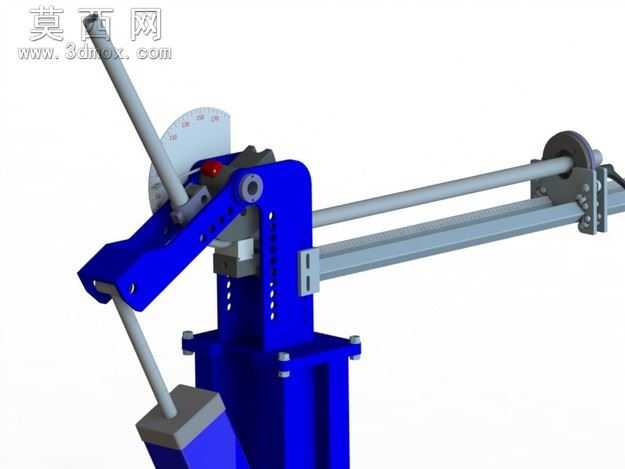

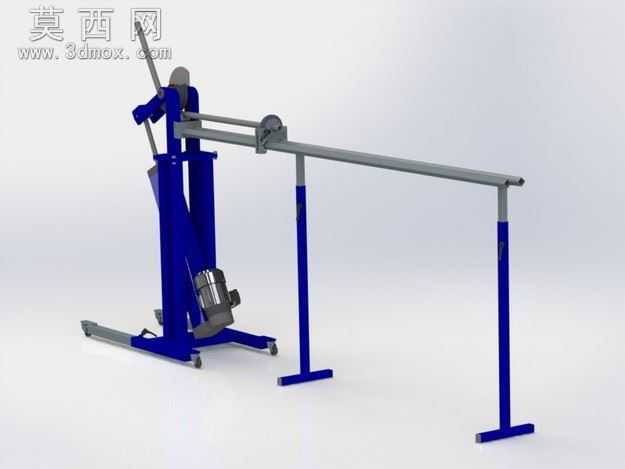

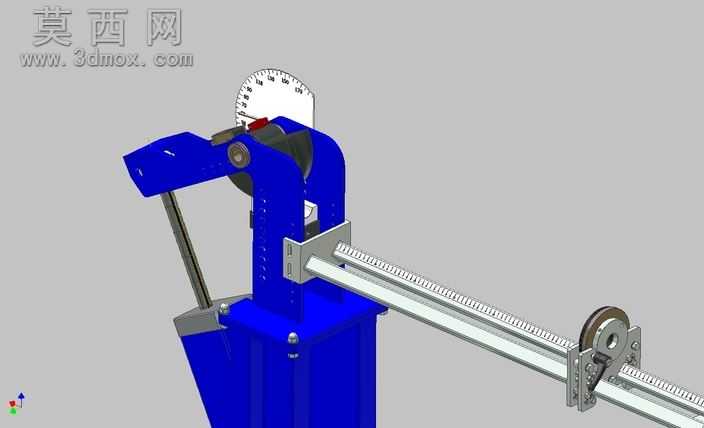

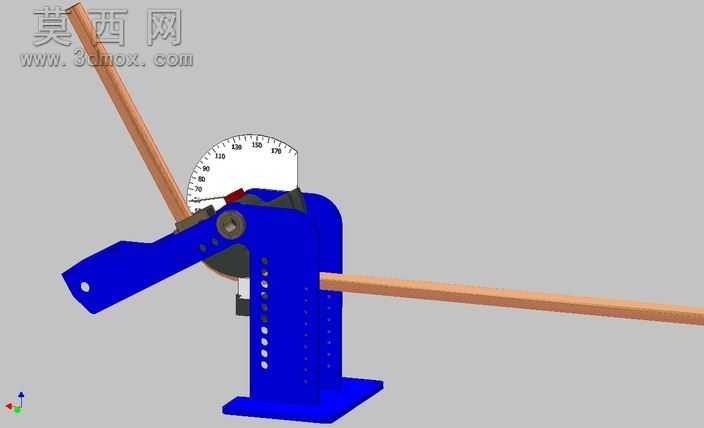

本款弯管机为手动式管材折弯加工设备，整体采用三维参数化建模完成，建模过程中对各部件的装配关系、运动干涉情况做了完整校验，确保结构设计符合实际加工使用逻辑。模型外观渲染采用写实风格，主体机架部分赋予深蓝色金属烤漆材质，表面做了均匀的光泽质感处理，还原钢制机架经喷涂后的真实视觉效果；铰接转轴部分赋予金属铜色材质，模拟铜套耐磨件的质感，刻度盘部分采用白底黑字的哑光材质，清晰标注角度刻度，方便折弯作业时直观读取折弯角度，管材工件部分赋予金属银灰色质感，还原金属管材的表面特征。从结构设计来看，设备主体为对称式双支架机架结构，机架上预留多组调节安装孔位，可适配不同规格的折弯模具，满足不同管径、不同折弯半径的管材加工需求；铰接旋转部位配置耐磨轴套，降低手动操作时的转动阻力，同时提升设备的使用寿命；上方集成的半圆式角度刻度盘覆盖50度到170度的折弯角度范围，刻度标识清晰，配合指针部件可在折弯过程中实时反馈当前折弯角度，无需额外测量工具即可精准控制折弯角度，有效提升管材折弯的加工精度。设计思路上围绕手动加工的便携性与实用性展开，整体结构紧凑无冗余部件，无需外接动力源即可完成管材折弯作业，适合小批量管材加工、现场管线施工作业等场景使用；各部件之间采用螺栓铰接与紧固件连接的方式，拆装维护便捷，磨损部件可快速更换；模型完整还原了设备的操作逻辑，转动施力臂即可带动模具完成管材的弯折动作，限位结构可避免过度折弯造成的管材报废，整体结构设计充分考虑了手动操作的施力角度，操作时省力顺畅，能够有效降低作业人员的劳动强度，同时保证折弯后管材的成型质量，避免管材折弯处出现瘪陷、开裂等加工缺陷。
