mototassinari Vforce4 V417A簧片阀结构

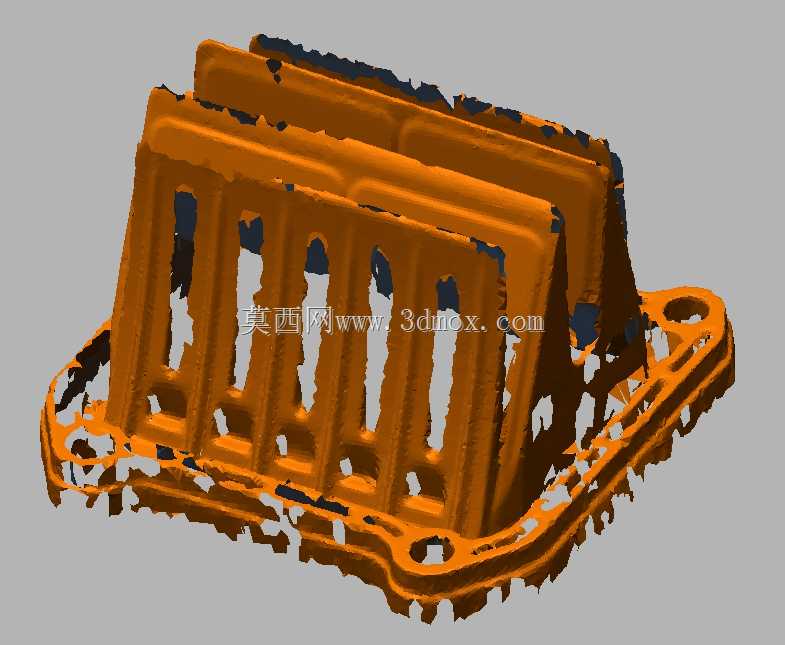

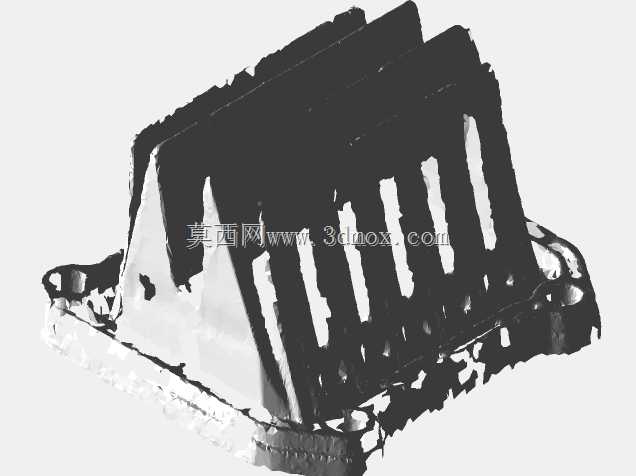

这类簧片阀多用于小排量往复式动力设备的进排气控制环节，常见于通用小型汽油机、二冲程动力装置的进气通路中，依靠阀片自身的弹性形变完成通路的启闭，不需要额外的驱动机构，结构紧凑的特性很适合安装空间局促的小型动力场景。实际运行过程中，当活塞下行造成曲轴箱内负压时，阀片会在压差作用下向曲轴箱侧弯曲开启，让可燃混合气顺利进入腔体；当活塞上行造成腔内压力升高时，阀片会快速回位贴合在阀座密封面上，阻断混合气反向倒流，整个启闭过程完全跟随腔内压力变化自动完成，响应速度直接影响动力设备的充气效率。从扫描得到的结构来看，该阀采用多槽式阀片布局，主体基座带有一圈安装法兰，法兰上预留的安装孔位可以直接和进气道、曲轴箱的安装面配合，安装时只需要在结合面加装对应厚度的密封垫，按照对角顺序拧紧固定螺栓即可，不需要额外调整配合间隙，安装边界和同系列的Vforce阀组通用，替换时不需要改动周边的进气道结构。阀片部分采用多道平行的长条形悬臂结构，这种设计可以在保证阀片整体强度的前提下，增大有效开启面积，让进气过程的阻力更低，同时每一段阀片的形变行程被控制在合理范围，避免阀片开度过大造成永久形变或者疲劳断裂。基座的格栅式支撑结构，一方面可以在阀片关闭时提供均匀的支撑力，避免阀片在高压差下出现过度变形导致密封失效，另一方面格栅的筋条走向顺着进气气流方向布置，尽可能降低对进气气流的阻挡，减少进气紊流的产生。做三维重建的时候，可以先基于扫描点云提取基座的安装法兰基准面，先定位安装孔的位置和法兰的轮廓尺寸，再逆向拟合格栅筋条的曲面，最后根据阀片的限位结构反推阀片的厚度和自由状态下的型面，重建完成后可以通过运动仿真模拟阀片在不同压差下的形变量，验证阀片的开启行程是否在材料允许的疲劳范围内，同时可以校核阀片全开状态下和周边腔体的安全间隙，避免运行过程中出现阀片碰擦周边结构的问题。这类阀的设计核心是平衡阀片的开启响应速度、有效流通面积和使用寿命，悬臂长度、阀片厚度、支撑格栅的间距都会直接影响最终的使用性能，重建后的数模可以直接用于后续的阀片参数优化，或者作为进气系统匹配设计的参考基准，也可以用于替换件的测绘生产，解决进口配件采购周期长的问题。
