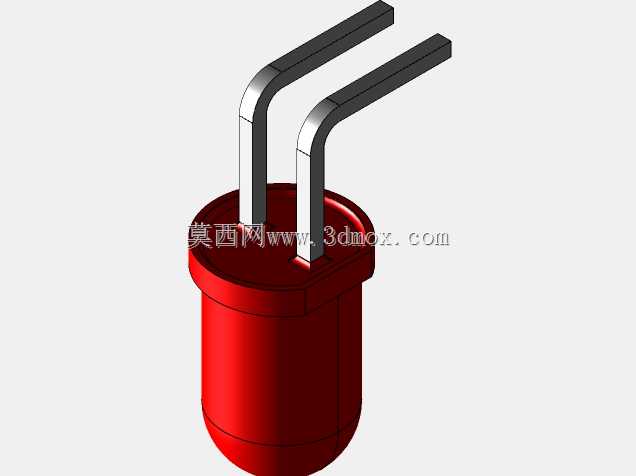

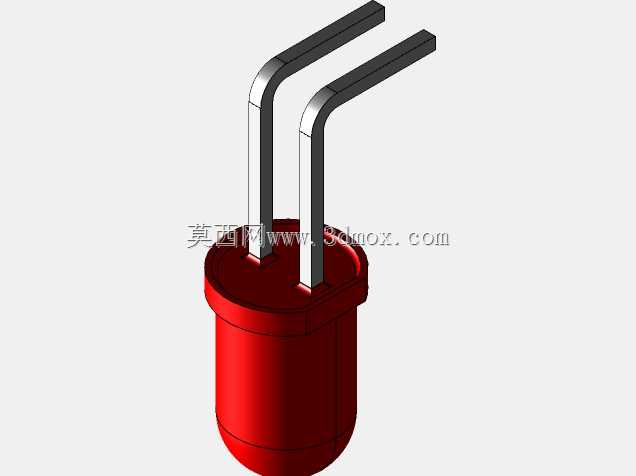

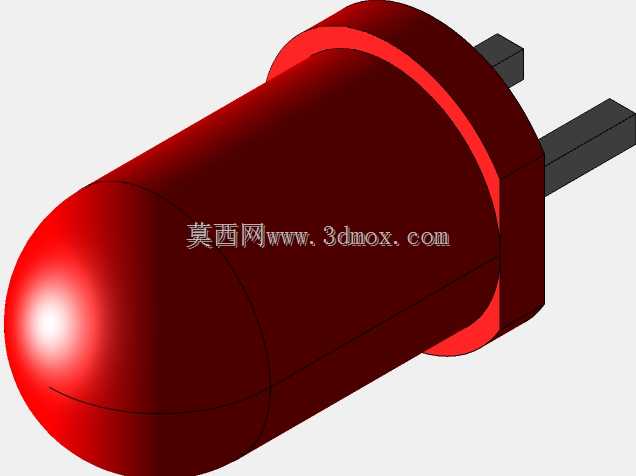

5mm直插式红色发光二极管结构模型

做电子设备结构设计这么多年，直插式LED是各类控制板、指示面板里绕不开的基础元件，这款5mm红色发光二极管的模型，完全还原了量产直插灯珠的实际结构，能直接嵌入各类设备面板、PCB组件的装配校验环节。日常做设备状态指示设计时，很多新手容易忽略灯珠的安装边界，要么预留的开孔尺寸不对，要么引脚伸出长度和PCB焊盘位置不匹配，导致打样后出现灯头卡不进面板、引脚过短无法波峰焊的问题，这个模型把这些容易踩坑的尺寸细节都做了精准还原。从实际应用场景来看，这类红色5mm直插LED多用于工业控制柜的电源指示、故障报警提示，小型家电的运行状态显示，还有教学实验板的信号指示点位，红色光的波长辨识度高，在车间强光环境下也能清晰识别状态，是工业和民用电子领域应用最广的指示类元件之一。设计这款模型的时候，首先还原了环氧封装的椭圆柱加圆头透镜结构，圆头的弧度直接决定了发光角度，常规5mm红光灯的发光半角在20度左右，模型里的透镜曲率完全匹配量产元件的光学结构，做结构装配时可以直接模拟光线出射范围，避免面板遮光导致指示不清晰的问题。灯身的法兰台阶是安装定位的关键结构，对应面板开孔的直径通常要比灯身直径大0.1-0.2mm，台阶的厚度决定了灯珠伸出面板的高度，模型里的台阶尺寸完全符合行业通用的安装规范，做面板开孔设计时可以直接参考这个边界尺寸，不用反复核对元件规格书。两根平行的直插引脚做了等长处理，引脚的截面尺寸、引脚间距都匹配标准2.54mm网格的PCB焊盘间距，做PCB布局的时候可以直接调用这个模型做干涉检查，避免引脚和周边贴片元件、结构筋位发生碰撞。很多人做建模的时候容易忽略灯头和法兰连接处的退刀槽结构，实际量产的灯珠这个位置有微小的环形凹槽，安装橡胶防水圈的时候就是卡在这个槽位，做户外设备的防水面板设计时，这个细节直接决定了装配后防水圈的压缩量是否达标，模型里把这个细微结构也做了还原，能满足户外IP65等级设备的设计校验需求。从安装边界来看，这类灯珠在PCB上焊接后，背面引脚伸出长度通常控制在2-3mm，剪脚后不会和设备内部的走线、结构件发生干涉，模型里的引脚长度预留了足够的剪脚余量，做整机结构堆叠的时候，可以根据实际壳体内部空间调整引脚的伸出长度，模拟不同剪脚工艺下的装配状态。环氧封装的表面做了半光泽的质感还原，和实际元件的哑光红色封装质感一致，做产品渲染的时候能真实呈现成品的视觉效果，不用再额外调整材质参数。
