磁电机性能测试台架结构设计

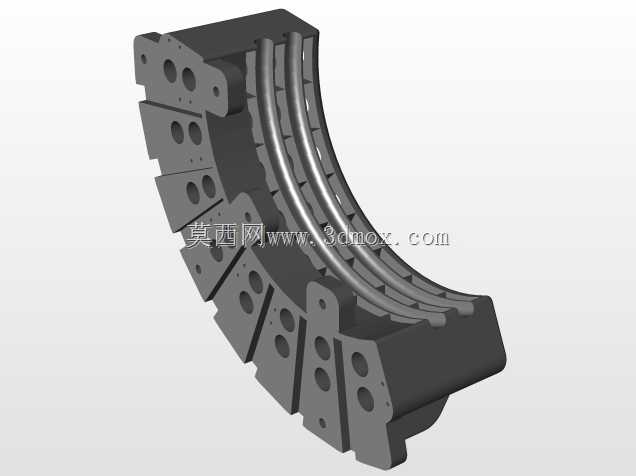

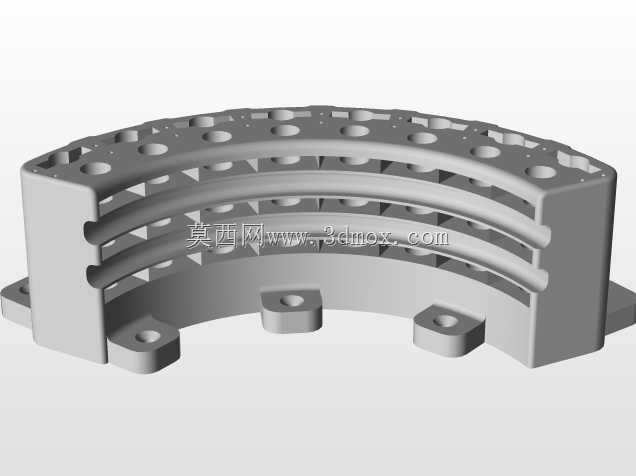

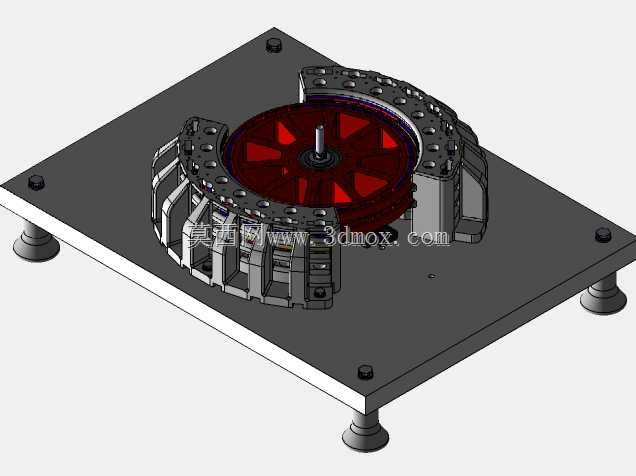

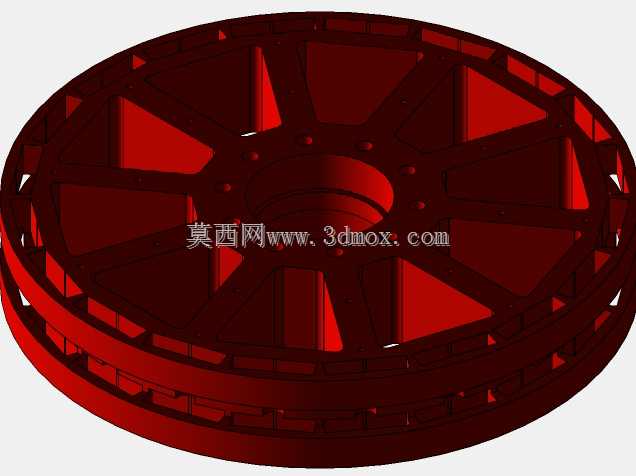

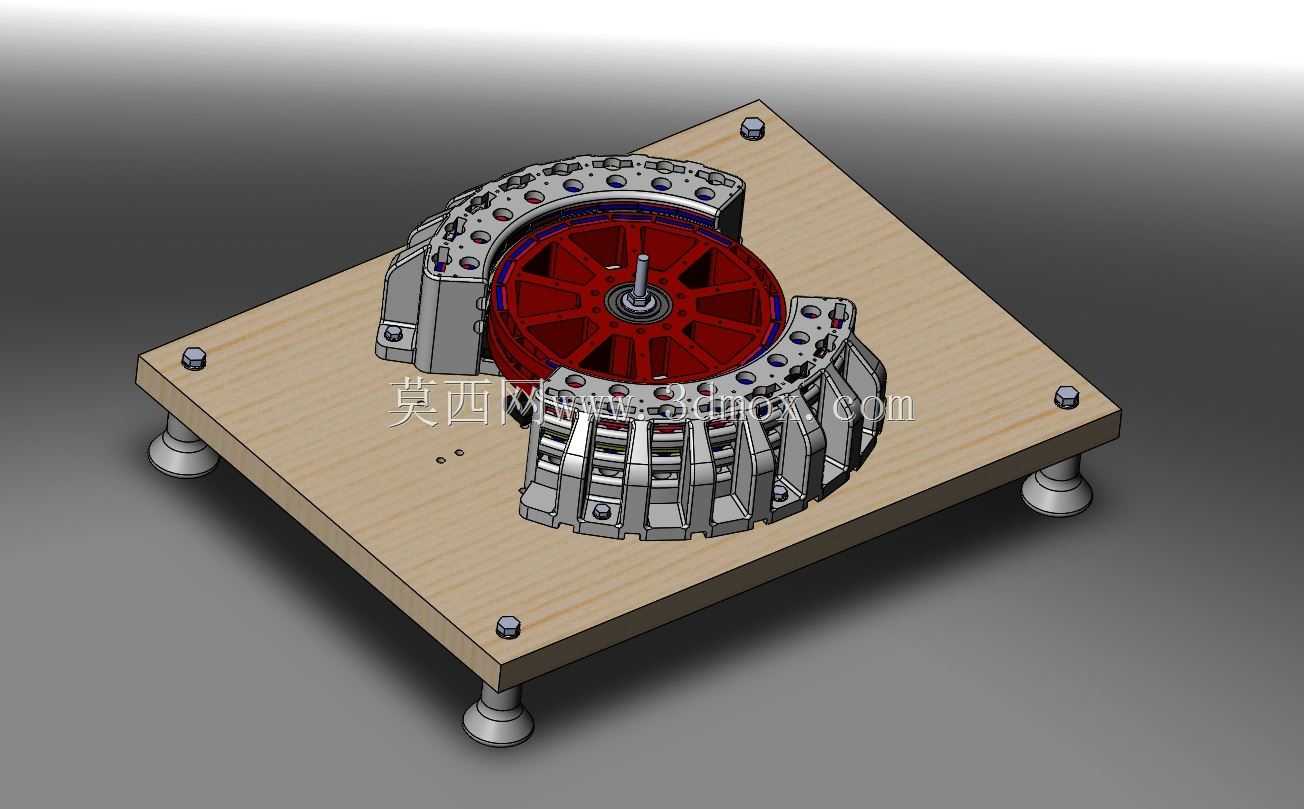

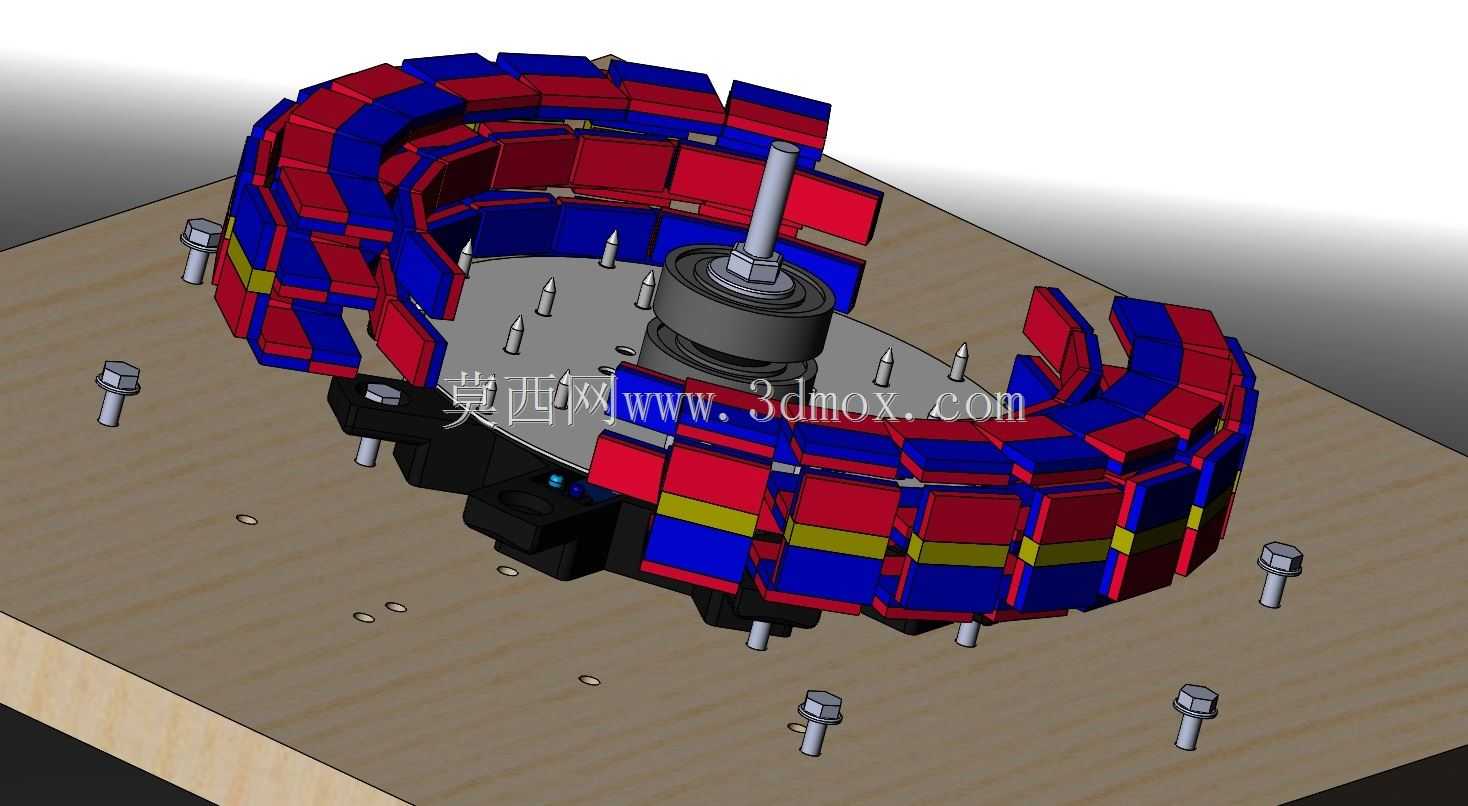

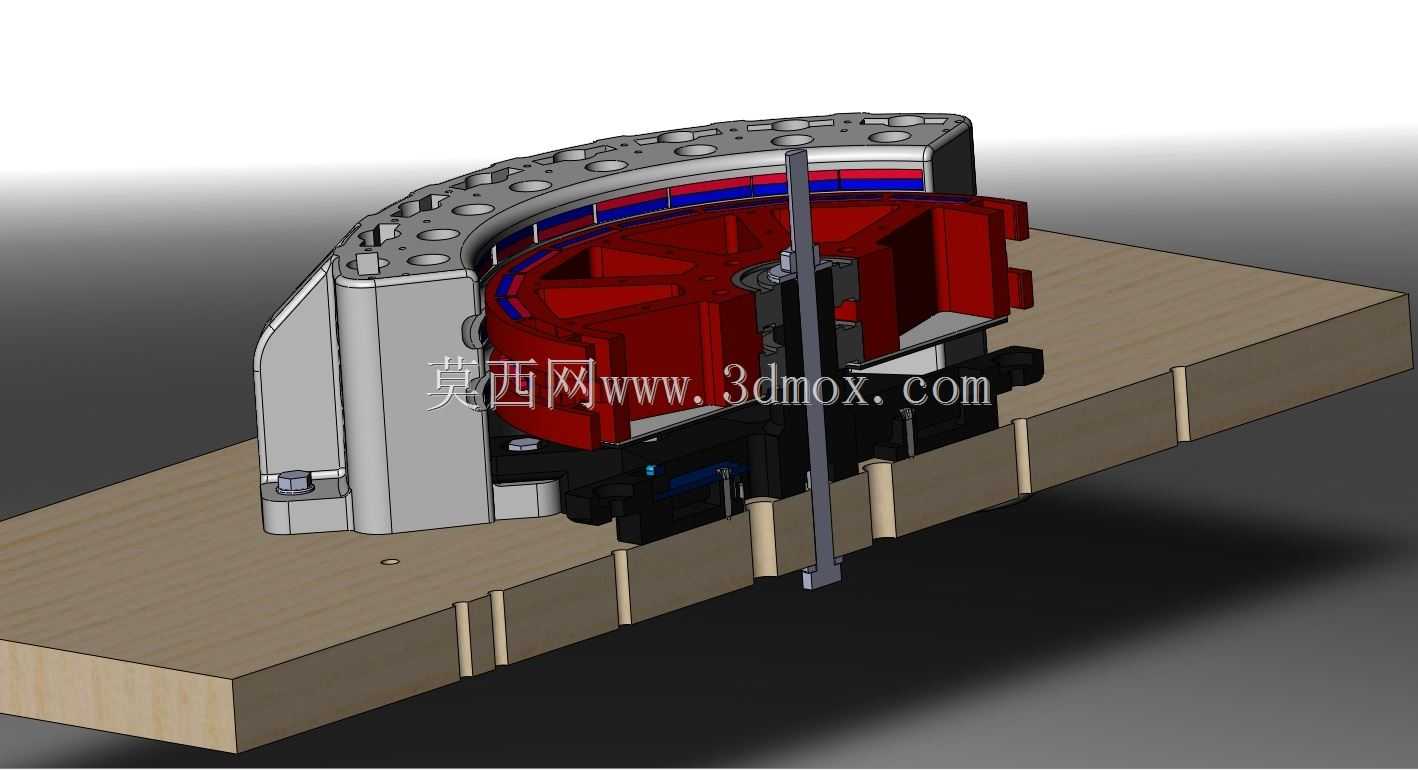

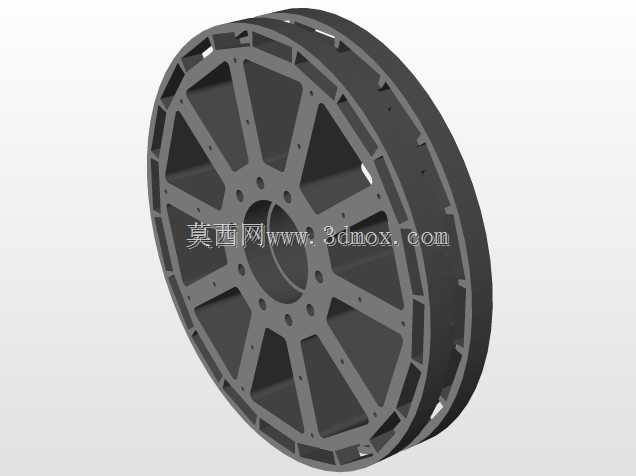

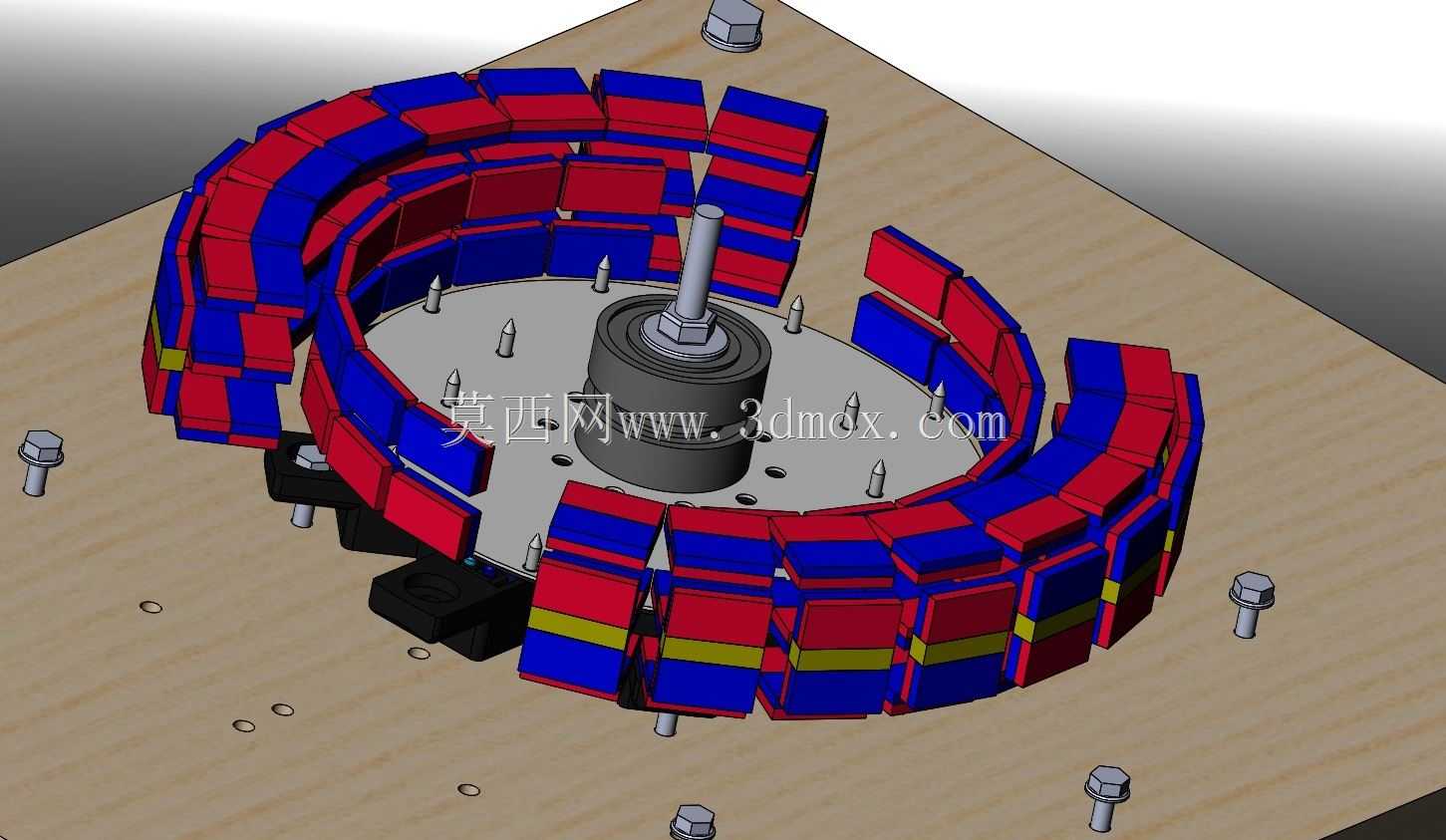

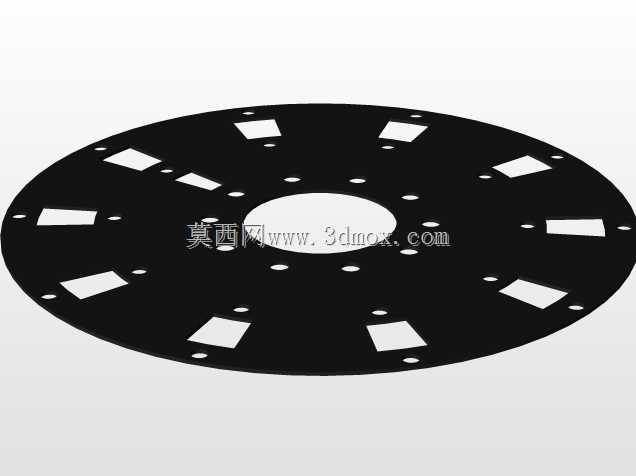

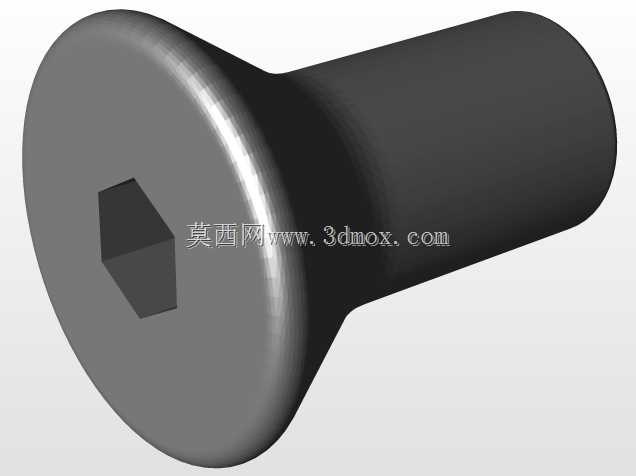

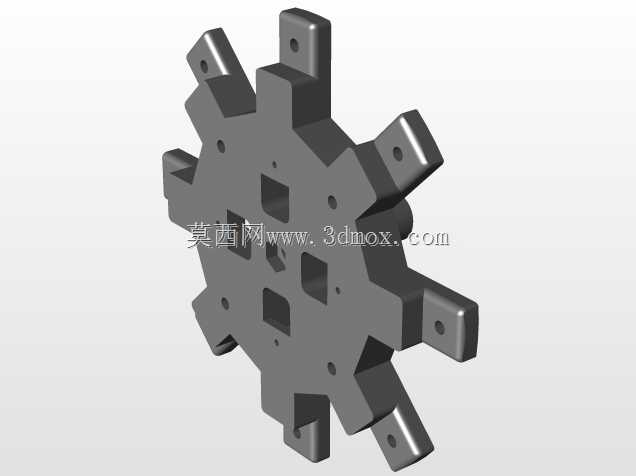

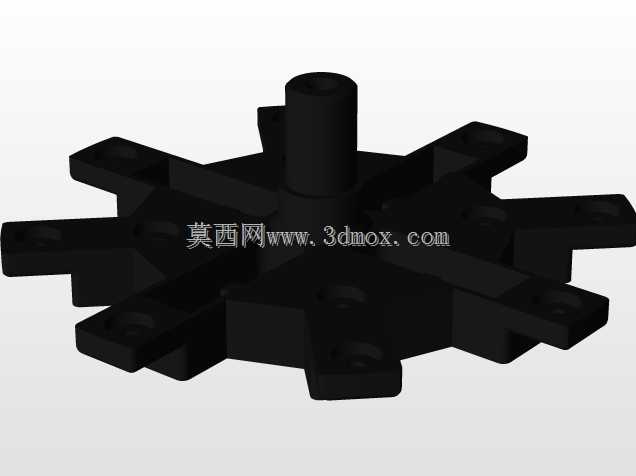

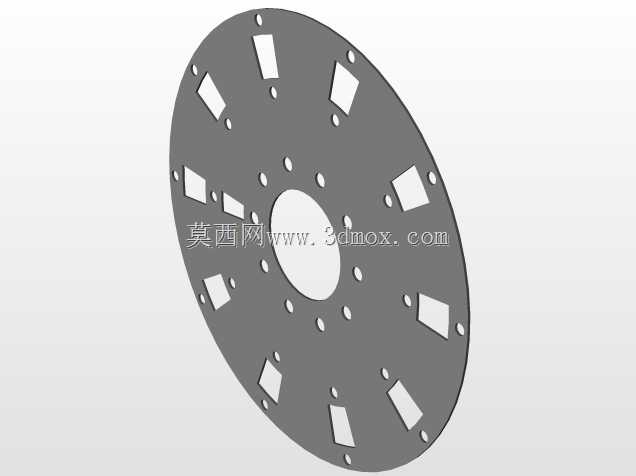

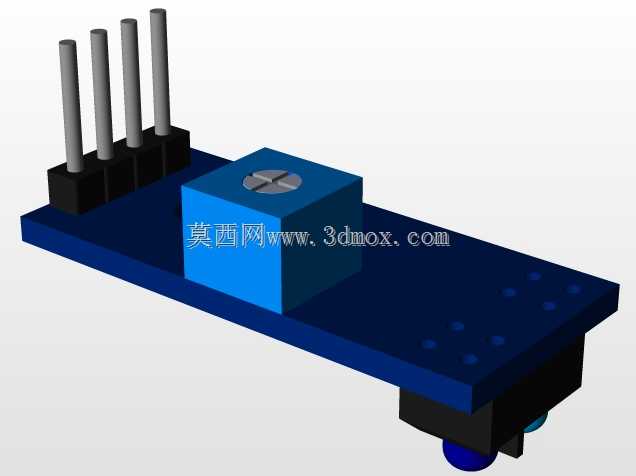

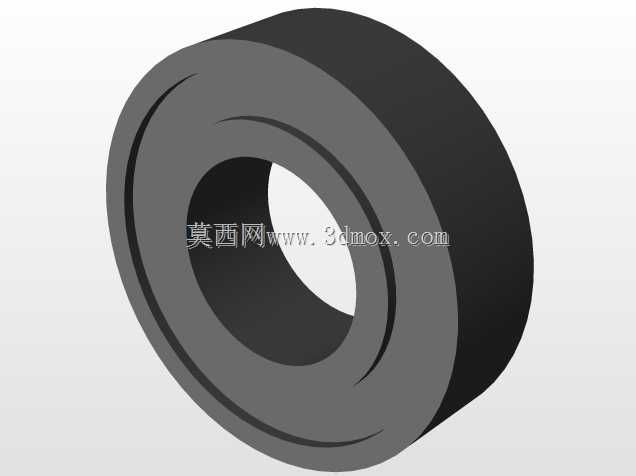

这套磁电机试验装置主要面向小型磁电机出厂前的性能校验环节，适配摩托车、通用汽油机配套磁电机的空载、负载特性测试需求，也可用于磁电机研发阶段的样件性能验证，能在实验室环境下模拟磁电机实际工作转速工况，完成输出电压、点火正时、功率输出等核心参数的采集校验。装置整体采用台式布局，底部设置四个可调支撑脚，可在不平整的实验台面上完成调平，避免测试过程中因台面倾斜带来的转子转动偏心问题，支撑脚采用橡胶减震垫结构，能吸收转子高速转动时产生的小幅振动，降低振动对测试传感器数据精度的干扰。台架主体基板采用电木板加工，绝缘性能优异，可避免磁电机测试过程中出现漏电、信号串扰问题，基板上的安装孔位采用模块化设计，可通过更换定位垫块适配不同外径尺寸的磁电机定子组件，无需重新加工整板，能覆盖外径80mm到180mm区间的常见小型磁电机安装需求。磁电机的定子采用剖分式快压结构固定，上下两个半环形抱箍通过螺栓锁紧在基板上，抱箍内侧加工有与定子散热筋匹配的定位槽，安装时只需将定子嵌入定位槽后拧紧锁紧螺栓即可完成固定，无需额外找正，单次装夹时间可控制在2分钟以内，抱箍采用铝合金材质加工，重量轻且导热性好，可在磁电机长时间带载测试时辅助定子散热，避免绕组过热影响测试结果。转子部分通过中心定位轴与台架内置的驱动主轴连接，定位轴采用锥面配合结构，与磁电机转子中心孔的锥度完全匹配，安装时可自动找正转子回转中心，保证转子转动时的同轴度误差控制在0.02mm以内，避免高速转动时出现动平衡超标问题。台架的安装边界充分考虑了实验室操作空间需求，整体长宽尺寸控制在400mm*350mm以内，不含驱动单元的台架自重约12kg，可直接放置在标准实验桌面上使用，无需额外做地基固定。设计过程中优先考虑了测试操作的便捷性，所有锁紧螺栓均采用内六角手拧规格，操作人员无需额外工具即可完成磁电机样件的装拆，基板表面预留了传感器安装槽位，可根据测试需求加装霍尔传感器、温度传感器等采集元件，无需在基板上二次钻孔，避免破坏台架的绝缘性能与结构强度。剖分式抱箍的开合角度经过反复校核，松开锁紧螺栓后抱箍可向外翻开足够角度，方便转子与定子的整体取放，不会出现装拆过程中磕碰定子绕组的问题。
