8英寸全频扬声器驱动单元结构设计

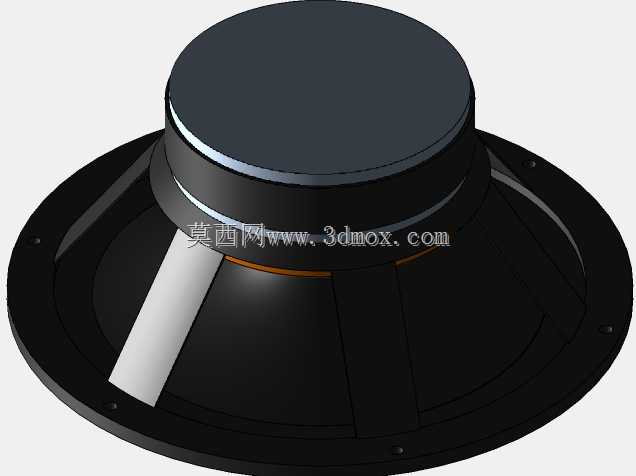

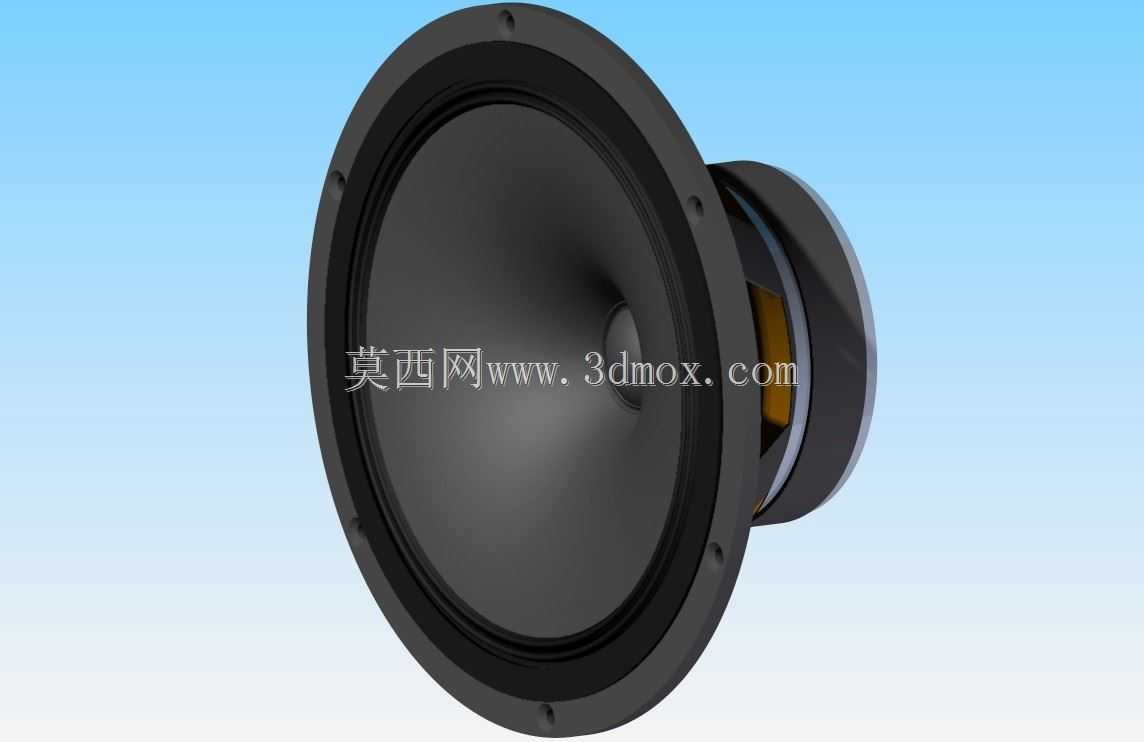

这款8英寸全量程驱动单元，主要面向家用高保真音箱、专业监听音响、车载改装音响系统的声学结构配套场景，在中小型密闭式、倒相式音箱箱体中可承担全频段声音重放工作，无需额外搭配分频器衔接高低音单元，简化音箱内部电路布局的同时，减少分频元件带来的相位失真与信号损耗。从结构设计逻辑来看，单元采用圆形外翻边安装法兰结构，法兰周向均匀分布沉头安装孔，安装时可通过螺丝从正面直接固定在音箱面板的开孔位，沉孔设计可让螺丝头部完全没入法兰平面，避免突出结构干扰网罩安装或者造成箱体表面不平整。振膜采用锥盆式结构，锥面弧度经过声学优化，可在中低频段保证足够的辐射面积与活塞运动范围，中心位置搭配的防尘帽既可以阻挡外界灰尘、杂物进入磁隙影响音圈运动，也能对高频段的声波扩散起到一定的调整作用，改善轴向频响的平直度。折环采用符合顺性要求的弹性材质，既可以约束振膜的轴向运动轨迹，避免横向摆动蹭圈，也能提供合适的阻尼系数，抑制谐振峰带来的失真。磁路部分采用外置式磁钢结构，磁钢外围的金属导磁碗可收拢磁力线，提升磁隙内的磁场强度与均匀度，保证音圈在整个线性冲程范围内都能获得稳定的驱动力，降低大动态信号下的非线性失真。盆架采用刚性足够的金属材质一体成型，可承载磁路组件与振膜系统的整体重量，同时在磁路对应位置预留了通风散热间隙，长时间大功率工作时可快速导出音圈产生的热量，避免音圈过热烧毁或者因温升导致参数漂移。安装边界方面，法兰外径适配常规8英寸单元的标准开孔尺寸，单元整体深度可适配多数常规厚度的音箱面板安装需求，接线端子位于单元后侧，采用插拔式接线结构，方便音箱组装时的快速接线作业，端子旁标注有正负极标识，避免接线反相导致的声像定位偏移问题。在实际选型应用中，该单元可直接作为全频音箱的核心发声部件使用，也可搭配小尺寸高音单元组成两分频系统，弥补纯全频单元极高频延伸不足的问题，适配不同定位的音响产品开发需求。建模过程中还原了单元各部件的装配关系，包括磁钢与导磁碗的过盈配合、音圈与振膜的粘接位置、折环与盆架的压合结构，可直接用于音箱箱体的安装干涉检查、声学仿真建模参考，帮助结构工程师在箱体设计阶段提前确认安装位尺寸、预留足够的装配空间，避免后期开模后出现装配干涉问题。
