角分辨光电子能谱用多工位溅射装置

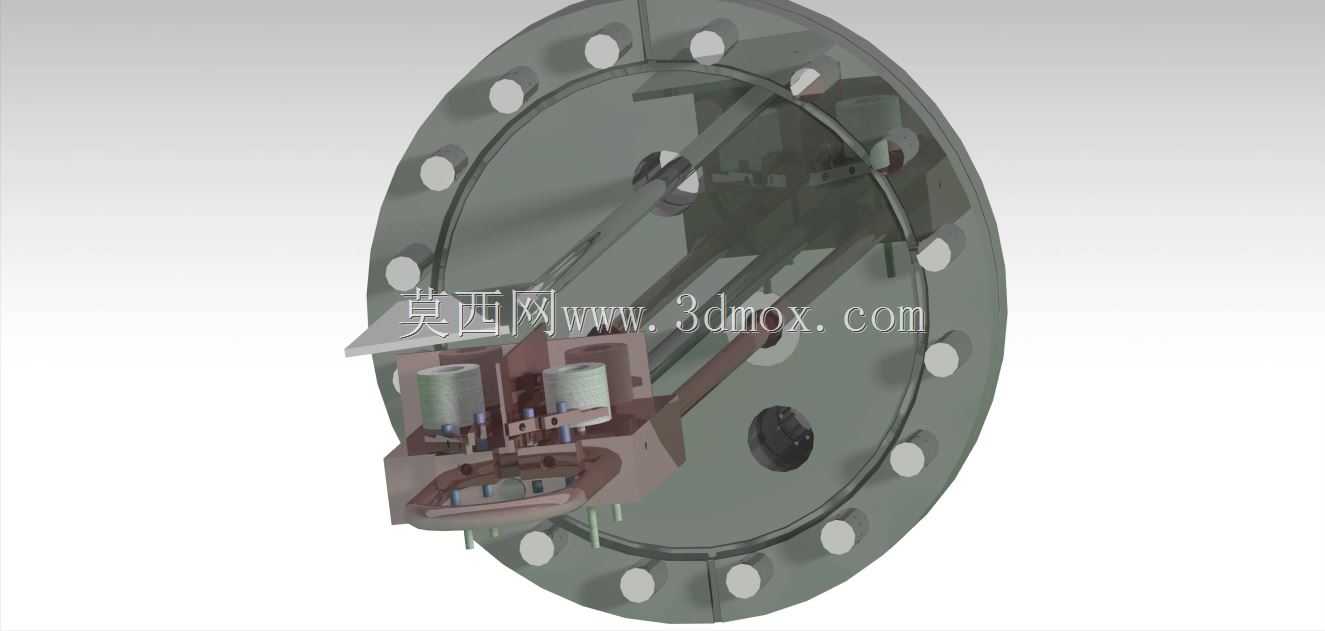

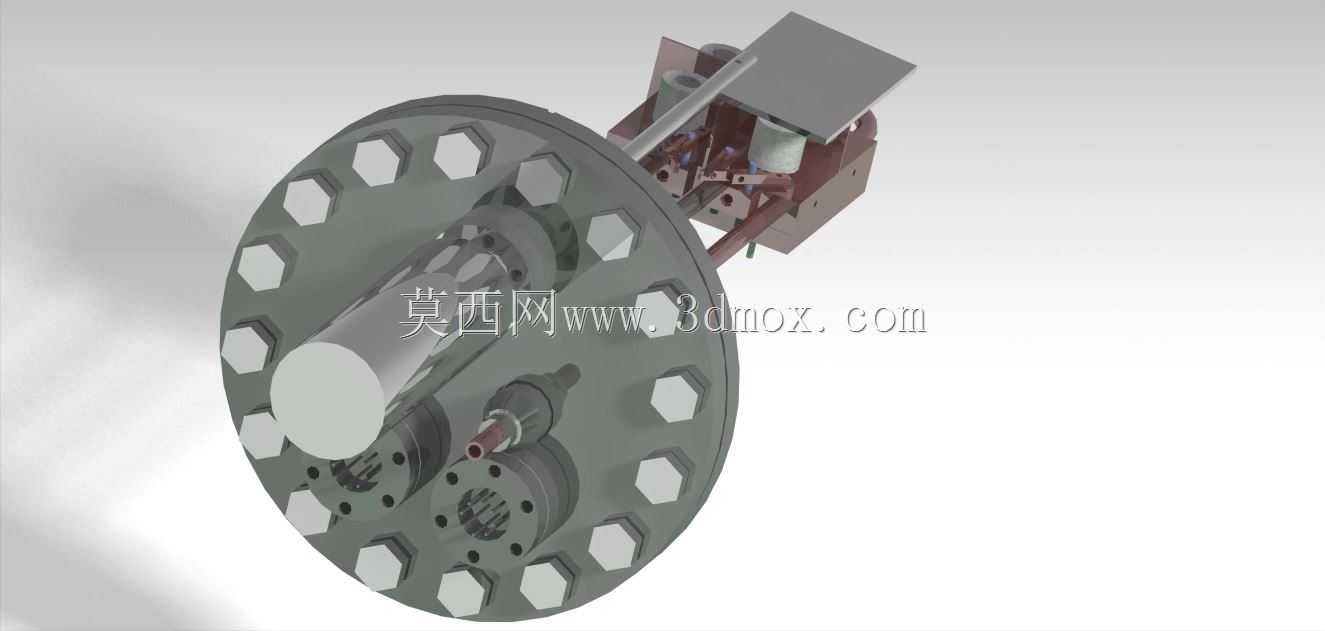

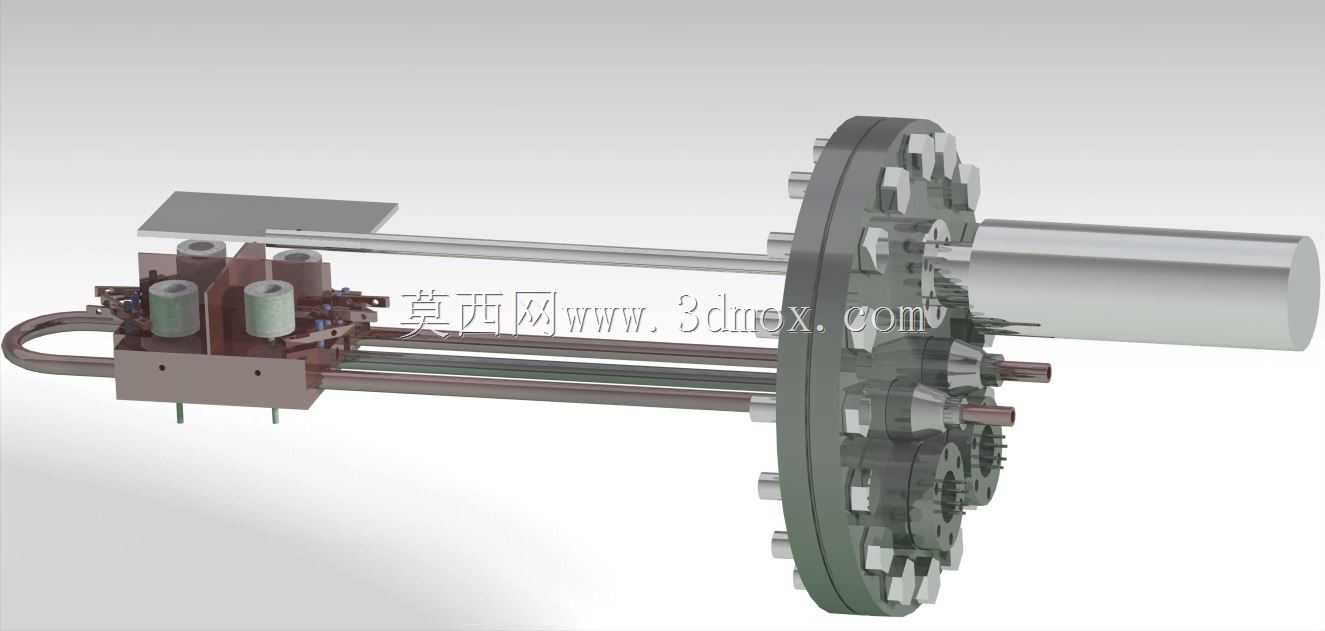

这套溅射装置主要配套角分辨光电子能谱系统使用，核心作用是在超高真空环境下完成样品表面的镀膜、清洁处理，为能谱检测提供符合要求的洁净表面或特定镀层样品，避免样品暴露大气造成表面污染，影响能谱检测的信号准确性。装置核心采用多工位转盘式结构，转盘周向均匀布置12个六边形靶位安装位，每个工位可独立安装不同材质的溅射靶材，转盘中心预留主轴穿装通道，可兼容驱动轴、冷却管路、信号线缆的集中布设，无需在腔体侧壁额外开设过多穿装接口，能有效降低真空泄漏风险。转盘侧部集成独立的样品传输与定位组件，包含直线滑移导轨、样品夹持台、对位调整机构，可完成待处理样品从进样腔到溅射工位的精准移送，移送行程匹配常规角分辨光电子能谱系统的进样接口尺寸，安装时可直接对接现有设备的真空腔体法兰，无需对原有设备腔体做大规模改造。设计阶段优先考虑真空环境下的零件放气率，所有结构件均采用低放气率的金属材质加工，运动副选用真空兼容的润滑方案，避免真空环境下油脂挥发污染样品表面与靶材。转盘的分度定位精度控制在±0.05mm以内，保证每个靶位切换后可与样品台保持固定的溅射距离，确保不同靶材的镀膜厚度均匀性偏差控制在5%以内，满足高精度能谱实验对样品镀层一致性的要求。装置的安装边界充分考虑现有真空腔体的内部空间，整体径向尺寸适配常规6英寸至10英寸的真空腔体法兰接口，轴向安装长度预留足够的操作空间，不会与腔体内已有的样品台、分析探头等部件产生运动干涉。侧部的夹持机构可兼容10mm×10mm至20mm×20mm尺寸的标准样品托，适配绝大多数角分辨光电子能谱系统的通用样品规格，无需额外定制专用样品夹具。结构上预留了冷却水道的布设空间，可在长时间溅射作业时对靶材进行冷却，避免靶材过热导致的镀层晶粒粗大、靶材开裂等问题，同时冷却管路采用内置式布设，不会占用腔体外部的安装空间，方便与现有真空系统的冷却循环管路对接。
