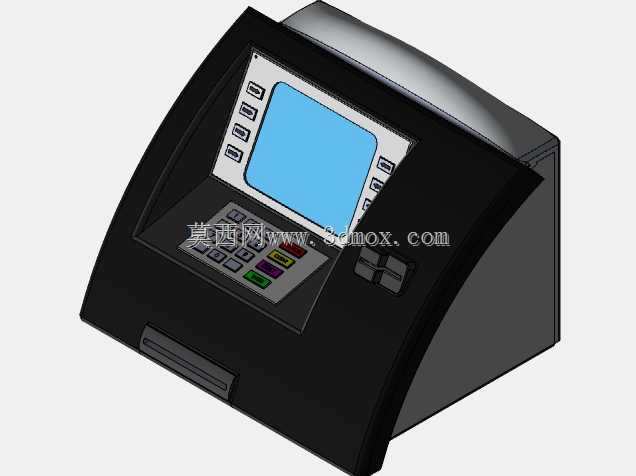

台式自助交易终端ATM自助售货一体机结构

这类集成了现金存取与自助售货功能的台式终端，多部署在社区便利店、园区服务点、小型政务网点这类空间有限的场景，不需要单独开辟大面积的独立设备间，台置安装的方式能直接嵌入现有服务台面，适配常规1.1-1.3米高度的服务台安装边界，设备主体进深控制在450mm以内，台面预留开孔尺寸仅需匹配底部走线与固定螺孔位置，现场安装不需要额外做地面加固，布线仅需预留电源与网络接口即可完成部署。设备的操作面采用15度仰角设计，完全匹配站立操作时的人体视线角度，避免用户长时间操作产生颈部疲劳，屏幕区域做了内凹遮光处理，即使在靠窗的强光环境下也能清晰显示操作界面，按键区采用凸起式物理按键，键程2mm，带盲文标识，兼顾戴手套操作与视障用户的使用需求，插卡口与凭条出口设置在操作面下方的伸手可及区域，出物口设置在设备下部靠近台面边缘的位置，用户取货时不需要过度俯身。从结构设计逻辑来看，整机采用钣金折弯拼接的外壳框架，内部做了分层隔舱设计，上层为显示与交互控制舱，中层为现金处理与工控主机舱，下层为售货货道与出货机构舱，各舱室之间设置金属隔板做物理隔离，既可以避免不同模块的电磁干扰，也能在维护时单独打开对应舱门进行检修，不需要拆解整机外壳。现金模块区域做了独立的防盗钢板加固，锁具采用防撬式机械锁搭配电子触发报警结构，货道部分采用螺旋弹簧式出货结构，可适配瓶装饮料、小包装零食、便民日用品等不同尺寸的货品，单货道可容纳10-15件标准包装商品，出货检测采用红外对射传感器，避免出现卡货、出货失败未反馈的问题。设备背部设置了可开启的维护门，所有线缆接口都集中布置在维护门内侧的理线架上，维护人员更换模块、排查线路时不需要移动设备主体，直接在背部即可完成全部操作，散热风道采用下进上出的设计，进风口设置在设备底部侧面，带防尘滤网，出风口设置在设备顶部后侧，避免热风直吹操作区域的用户，整机运行噪音控制在40分贝以内，即使在安静的室内服务场景也不会产生噪音干扰。
