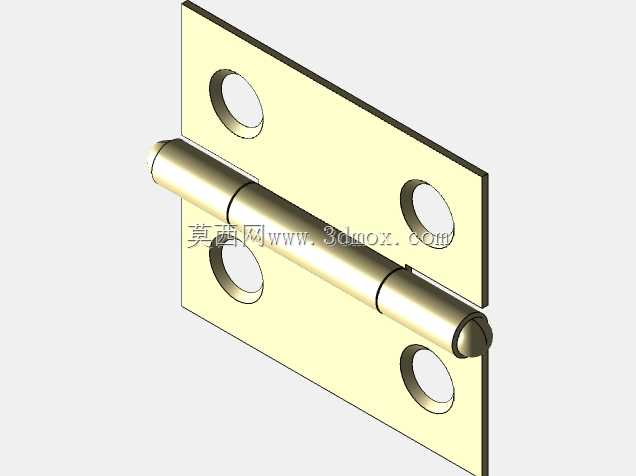

25.2*22mm彩锌小型平开合页结构设计

日常做小型柜体、设备检修门、轻型箱壳的结构设计时，这类小尺寸平开合页的选型与建模是经常碰到的需求，很多刚入行的工程师容易忽略合页的安装边界与转动干涉问题，导致后期装配时出现门体剐蹭、安装孔位错位的情况。这款合页的单片页片尺寸为25.2*22mm，属于微型平开合页范畴，适配厚度10-18mm的轻型门板、箱盖，单页承重建议不超过3kg，适合用在仪器仪表外壳、小型电控箱门、木制收纳盒、亚克力展示柜这类对开合件承重要求不高，但需要转动顺畅、安装便捷的场景。从结构设计逻辑来看，这款合页采用两页片对称配钻安装孔的设计，单片页片上设置两个沉头安装孔，孔位中心距经过匹配计算，安装时可以搭配M3或者M4的沉头螺丝，沉头孔的深度刚好能让螺丝头完全埋入页片平面，不会突出页片表面剐蹭门体或者安装基面。中间的转轴采用卷边铆接工艺，页片的卷圆部分同轴度控制在合理公差范围内，转动时没有明显的卡顿感，开合角度可以达到180度，完全满足常规箱门、柜门的全开需求，不会因为开合角度不足导致内部器件检修操作受阻。做三维建模的时候，需要特别注意页片的厚度与转轴的直径匹配，这款合页的页片厚度为1mm左右，彩锌表面处理的镀层厚度要在建模时预留合理的装配间隙，避免后期做装配仿真时出现页片干涉的问题。安装边界方面，需要注意合页安装时，页片边缘距离门体侧边的预留量要控制在1.5-2mm，距离门体上下端面的预留量不小于5mm，这样既能保证合页固定后的结构强度，也能避免门体转动时和门框侧边发生剐蹭。另外，这类彩锌处理的合页本身具备基础的防锈能力，适合在室内干燥环境下使用，如果是用在潮湿或者户外场景，就需要更换不锈钢材质的同规格合页，但结构尺寸可以直接复用这套模型的参数，只需要调整材质属性即可。在做设备整体装配时，这类小合页的转动副设置要贴合实际铆接的转轴特性，不要设置过大的转动间隙，否则仿真出来的门体晃动量会和实际使用情况偏差较大。很多时候做小型设备的外观结构，合页的选型是否合适直接影响整机的装配工艺性，选对尺寸合适的合页，能减少后期安装时的配钻、打磨工作量，提升装配效率。
