三角可调式方边夹持定位工装结构

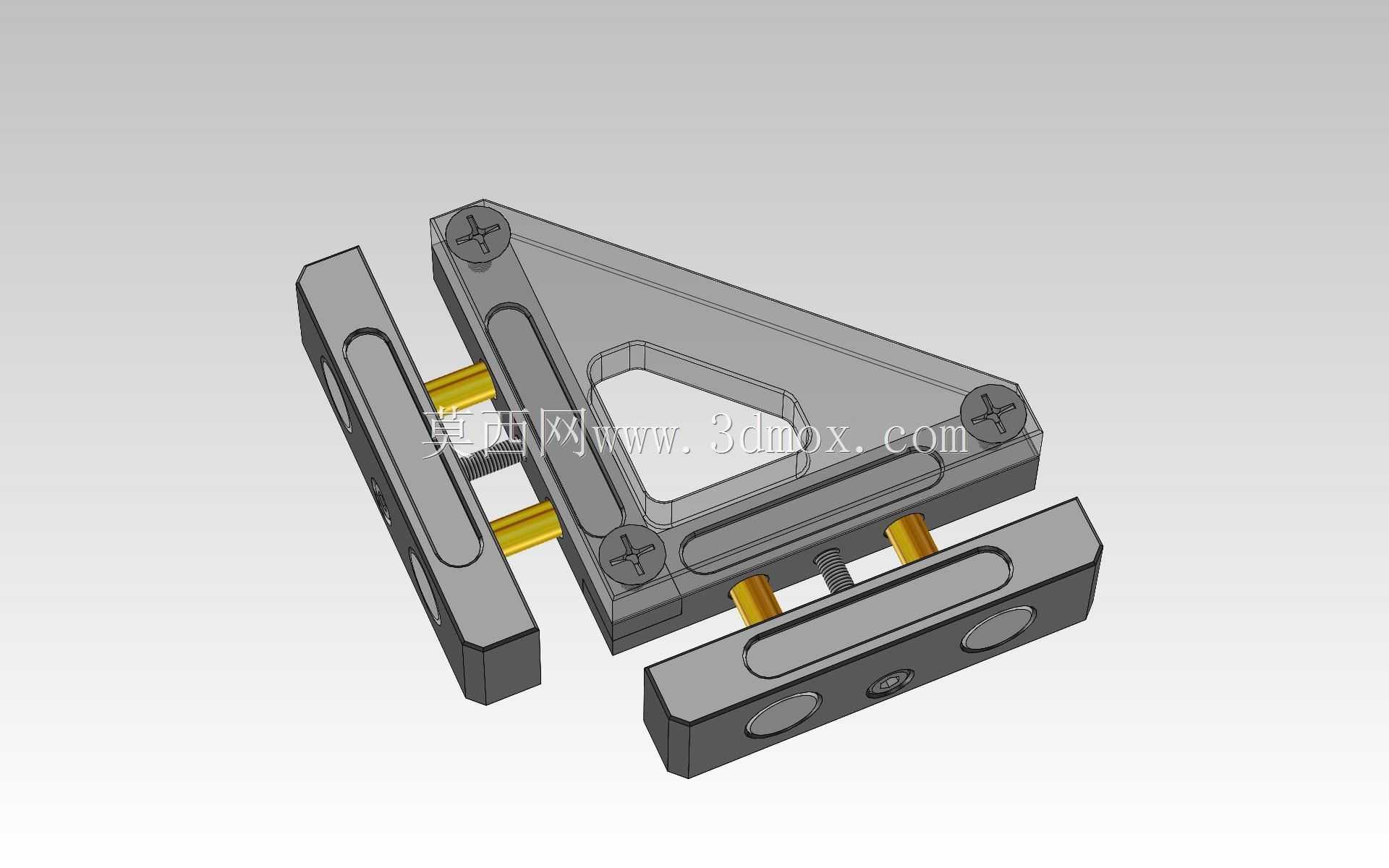

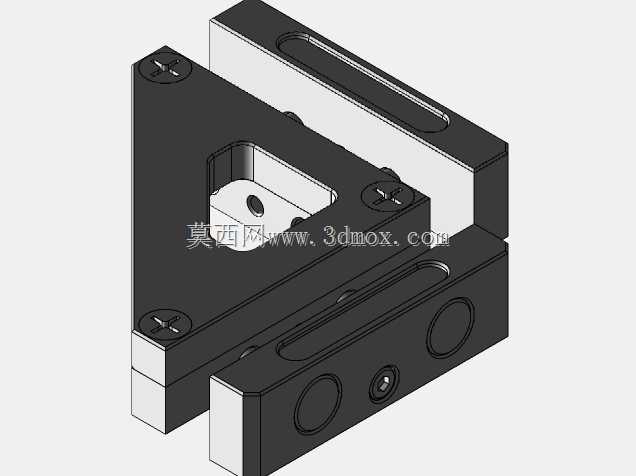

这款三角结构的方边夹持件，常应用在小型精密装配工位、光学元件装夹平台、PCB板定位治具这类需要对矩形工件侧边做稳定夹持的场景中，区别于传统单侧施压的平口钳结构，它采用对称双夹块布局，配合三角基座的高刚性结构，能在较小的安装空间内提供均衡的夹持力，避免薄型矩形工件装夹时出现单边翘起、受力变形的问题。从结构设计逻辑来看，三角基座采用镂空减重设计，中部的三角通孔既可以降低整体自重，也能作为手持取放的握持位，基座上预留的四个沉头安装孔，可直接通过内六角螺丝将整个夹持件固定在光学平板、装配工作台或者流水线载具上，安装孔位的间距适配常规10mm间距的标准安装孔系，不需要额外做转接板加工。两侧的活动夹块采用长条形结构，夹持面做了平直度处理，和工件方边的接触长度足够分散夹持压强，夹块上的两个沉孔可根据需求粘贴防滑胶垫，适配玻璃、亚克力、阳极氧化铝合金等不同表面材质的工件，避免夹伤工件表面。夹块和三角基座之间采用铜质导向柱做滑动支撑，导向柱和基座上的导向孔采用小间隙配合，保证夹块滑动时无卡滞、无偏摆，每根导向柱上都套有压缩弹簧，在未锁紧状态下弹簧会将两个夹块向外顶开，留出足够的工件放入间隙，锁紧时通过夹块中部的紧定螺钉推进，就能带动夹块沿导向柱向内滑动，抱紧工件的两个平行侧边。实际使用时，这款夹持件可单组使用固定小型方形工件，也可多组阵列排布在大尺寸工作台面上，作为大板类工件的多点定位夹持单元，夹块的行程可通过更换不同长度的导向柱和弹簧进行调整，适配不同厚度范围的方边工件。整个结构没有复杂的传动零件，所有零部件都采用常规机加工工艺即可生产，维护时只需要定期清理导向柱上的碎屑、涂抹少量润滑脂就能保证滑动顺畅，相比复杂的气动、液压夹持组件，它不需要外接动力源，纯手动操作就能快速完成装夹，非常适合小批量试制、实验室装夹、手工装配这类不需要频繁快换的工位使用。夹块的滑动方向和三角基座的直角边保持平行，装夹后工件的基准边能和基座的安装基准自然对齐，不需要额外做找正操作，能有效减少装夹辅助时间。
