汽车歧管连接密封异形垫片结构设计

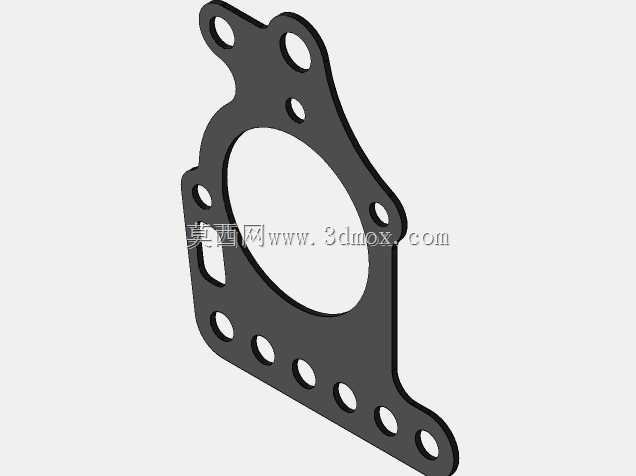

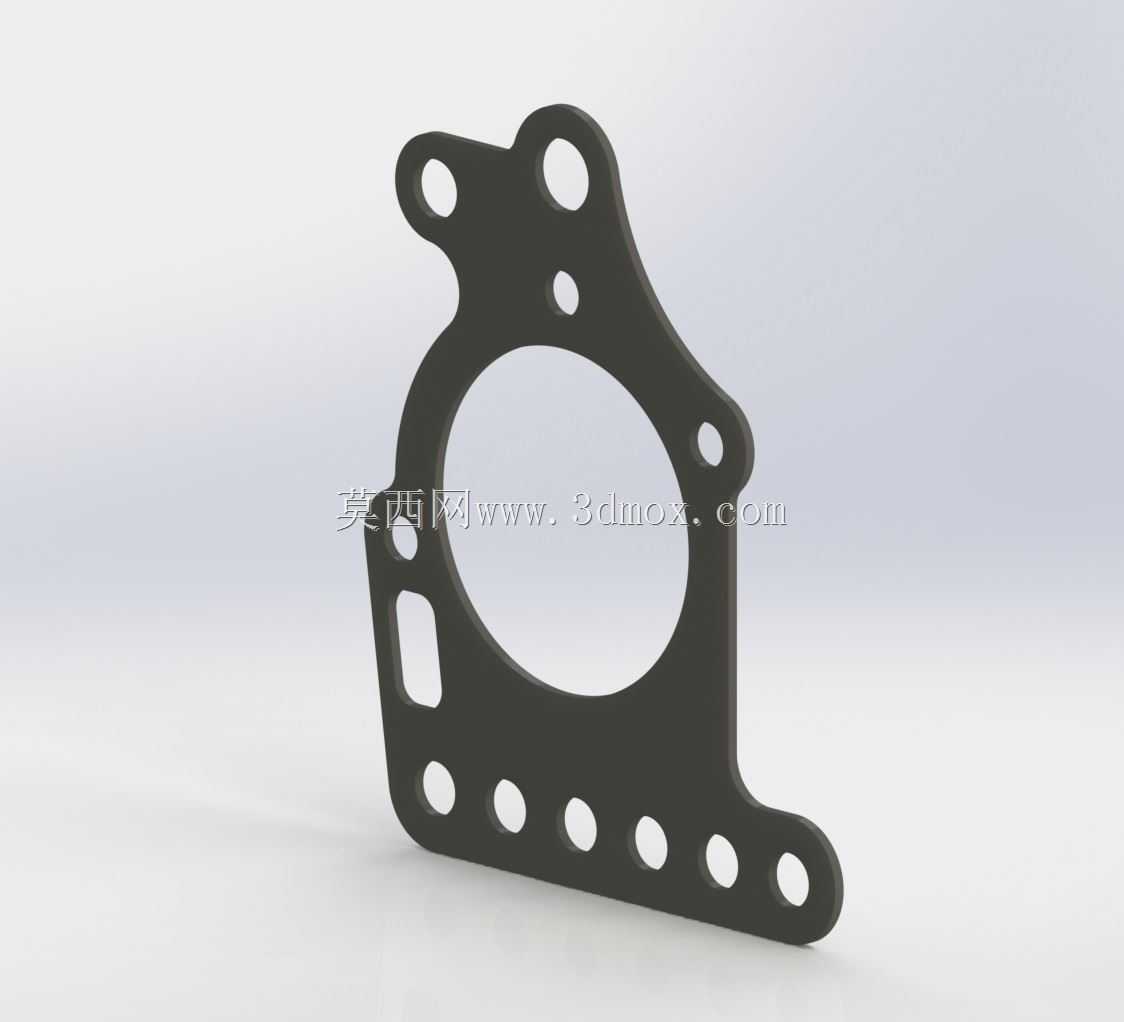

　　这款异形密封垫片主要应用在汽车进气歧管与缸盖的连接工位，也可适配同安装边界的排气侧辅助密封场景，核心作用是填充两个结合面之间的微观间隙，阻断油气、混合气的泄漏通道，同时缓冲发动机运行过程中连接部位的微小振动，避免刚性连接面因长期交变载荷出现压痕、渗漏问题。从结构设计来看，垫片采用非对称异形轮廓，完全匹配对应机型歧管的结合面外形，中间大尺寸镂空区域是为了避让歧管的主通气道，保证气流通畅不受遮挡；周边分布的多组不同孔径的通孔，分别对应螺栓过孔、定位销孔以及附属小气道的避让位，其中顶部两个大孔径孔位为主螺栓紧固位，底部一排等距小孔为辅助螺栓连接位，侧边的方形镂空是为了避让歧管上的传感器安装凸台，避免装配时出现干涉。

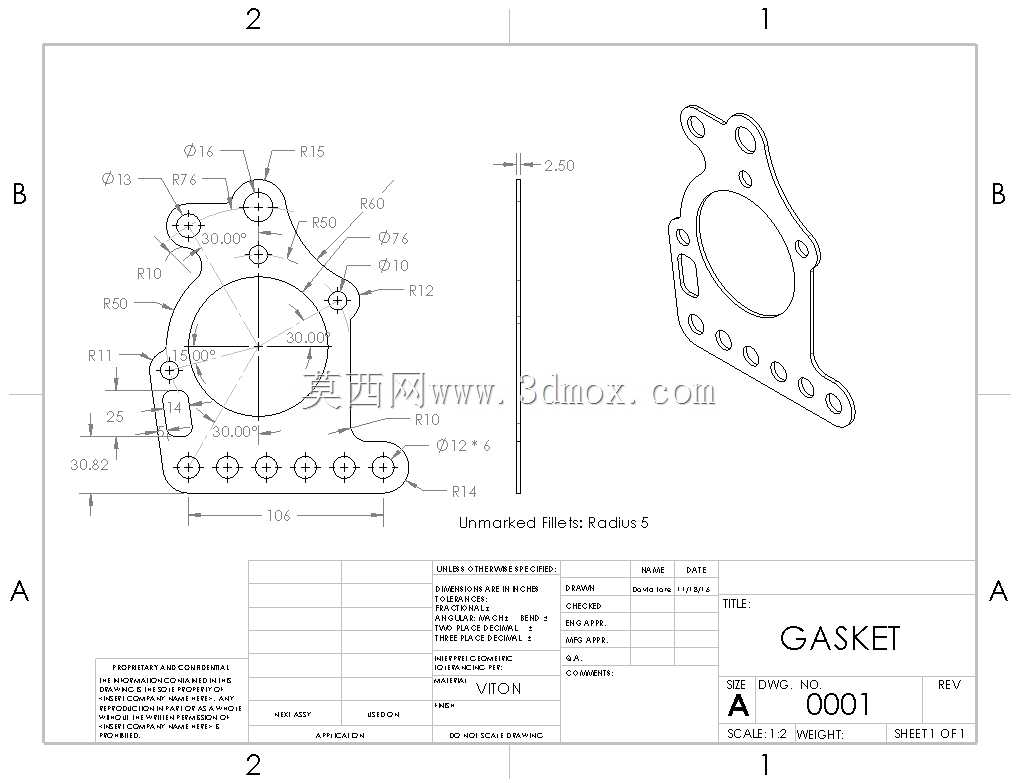

　　设计过程中首先要锁定安装边界的所有约束条件，先提取结合面的三维扫描点云或者原厂二维图纸的轮廓尺寸，确定垫片的整体外轮廓范围，再逐一核对每个连接孔的位置度公差，螺栓过孔的直径要比对应螺栓大0.2-0.5mm，既保证装配时的容错空间，又不会因为孔位过大导致密封面有效宽度不足；密封面的有效宽度在气道周边要保证至少2.5mm的压接宽度，螺栓周边的密封宽度不小于3mm，避免压紧力不足导致密封失效。垫片的厚度选型结合结合面的平面度公差确定，常规压铸铝歧管的结合面平面度在0.1mm以内时，选用0.8mm厚度的耐油密封板材即可，若平面度公差偏大可适当增加厚度，但厚度不宜超过1.5mm，避免长期受压后出现过大的永久变形导致预紧力衰减。

　　装配时要注意按对角线顺序分次拧紧螺栓，最终拧紧力矩符合对应机型的螺栓扭矩要求，避免局部压力过大导致垫片压溃，或者压力不均导致局部密封失效。这类异形垫片相比标准圆形垫片，不需要额外裁切适配，安装定位更精准，密封可靠性更高，在小批量机型维修、改装场景中能大幅提升装配效率，减少因密封件不匹配导致的返工问题。建模过程中要注意所有孔位的位置公差与安装面保持一致，轮廓边缘做0.1mm的倒角处理，避免冲压加工时出现毛刺，影响装配贴合度。
