锥齿轮与直齿轮组合传动结构

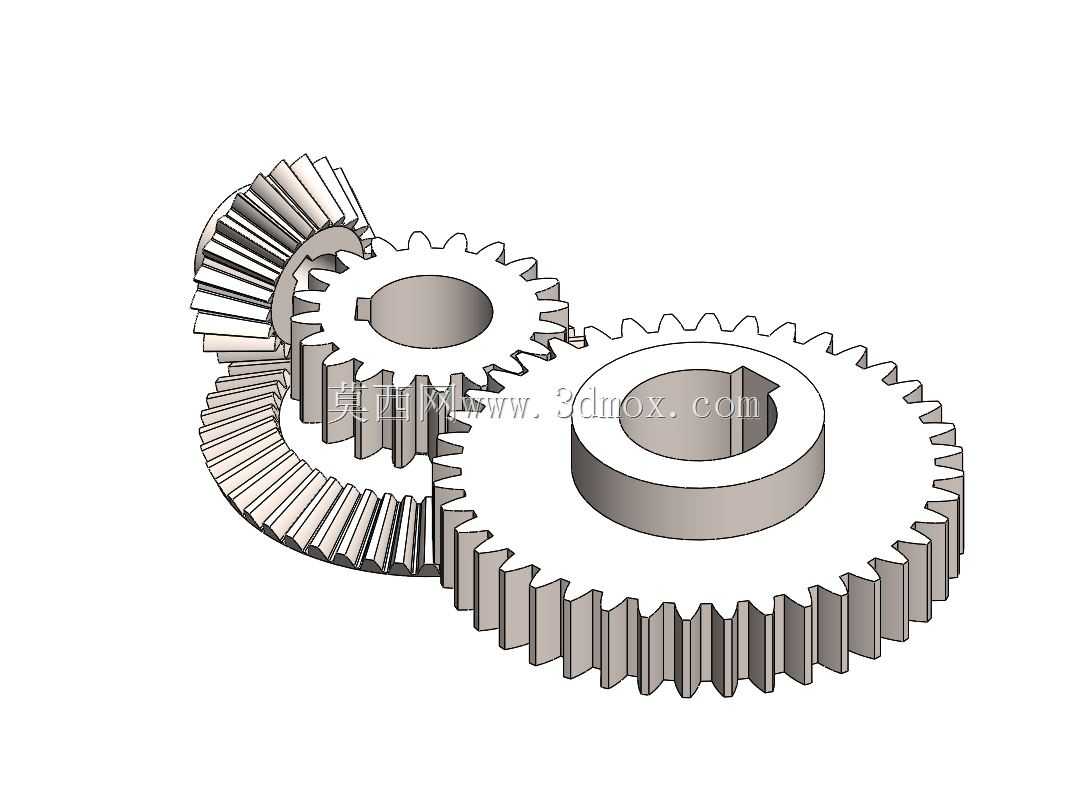

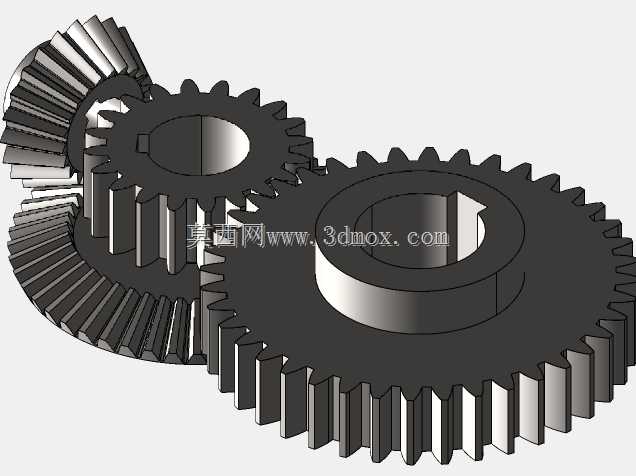

这套齿轮组合包含两个轴线垂直相交的伞齿轮与两个平行轴布置的直齿轮，可同时实现空间交错轴与平行轴的动力传递，在中小型机床进给箱、农用机械变速模块、轻工输送设备的动力分流结构中应用广泛。设计阶段首先匹配传动比需求，伞齿轮副采用等顶隙收缩齿结构，保证啮合时齿面接触区沿齿长方向均匀分布，避免偏载导致的局部点蚀失效，直齿轮副选用标准渐开线齿形，压力角取通用20度，重合度控制在1.2以上，保证传动过程中至少有一对轮齿处于啮合状态，降低传动冲击与噪音。从安装边界来看，两个伞齿轮的安装距需严格匹配设计值，轴向窜动量控制在0.05mm以内，否则会出现齿顶干涉或啮合间隙过大的问题；直齿轮的中心距公差需控制在IT7级精度范围内，侧隙根据工作转速选取对应组别，高速工况下适当放大侧隙避免热胀卡滞，低速重载工况下缩小侧隙保证传动精度。实际装配时，伞齿轮副需通过涂色法检查接触斑点，接触斑点沿齿高方向不小于40%、沿齿长方向不小于50%方可投入使用，直齿轮副需检查齿圈径向跳动与端面跳动，避免运转过程中出现周期性速度波动。这套组合结构可将单路输入动力拆分输出至两个不同方向的执行端，省去额外的换向传动部件，缩小整体传动箱的体积，在空间受限的设备布局中优势明显。轮齿部分均做了齿顶倒棱处理，去除加工毛刺，避免装配时齿面磕碰划伤，轮毂处的键槽采用标准平键规格，可直接与对应直径的传动轴配合安装，无需额外定制连接件。
