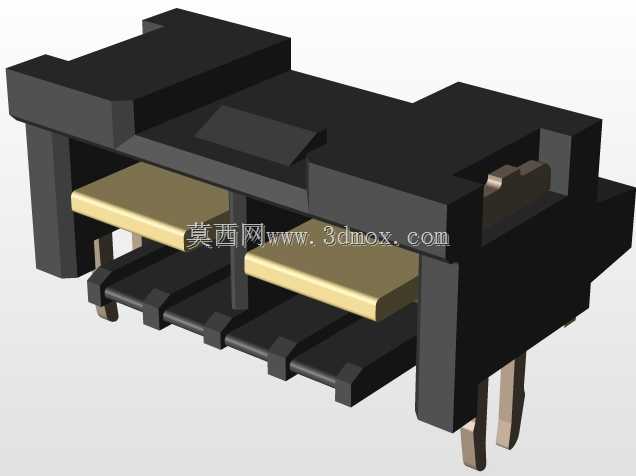

TE Elcon迷你2P-RA 20A板对板电源连接器

这款直角板装电源连接器主要面向大电流低压供电场景设计，常见于工业控制板卡、伺服驱动模块、通信电源设备内部的板间功率传输环节，可在紧凑的设备内部空间内完成20A额定电流的稳定传输，替代传统飞线焊接与大体积接线端子的连接方案，提升设备内部布线的规整度与连接可靠性。从结构设计来看，该连接器采用卧式直角出线布局，插装引脚为90度弯折设计，可直接波峰焊接在PCB板表面，安装后主体结构贴合板面，不会占用过多板上垂直空间，适配厚度有限的插箱式设备、薄型工控终端的内部装配需求。接触端采用镀金铜合金插片结构，两片平行的接触弹片可提供足够的接触压力，降低大电流通过时的接触电阻，避免长期工作出现温升过高的问题，插片外侧设置的黑色绝缘基座采用耐高温工程塑料注塑成型，可耐受波峰焊时的高温冲击，同时具备足够的机械强度，插拔过程中不会出现基座开裂、插片移位的问题。基座两侧设置有定位凸台与卡扣结构，与对插端配合时可实现预定位，避免插歪导致的插片弯折，插合到位后卡扣可提供足够的保持力，设备在受到振动、冲击时不会出现松脱断电的情况。安装边界方面，该连接器沿PCB板长度方向的占用尺寸紧凑，引脚间距符合行业通用的大电流连接器规范，焊盘尺寸设计兼容常规波峰焊工艺要求，不需要额外定制特殊钢网即可完成批量焊接，基座底部与PCB板面之间预留有微小间隙，可避免焊接时助焊剂残留堆积在基座底部，降低长期使用后的绝缘风险。在实际选型应用中，这类连接器多用于需要频繁拆装维护的板卡连接场景，相比焊接式接线，可大幅缩短设备维护时的拆装时间，同时避免反复焊接对PCB焊盘造成的损伤，绝缘基座的防呆设计可彻底杜绝反插风险，装配时不需要额外做对位标记即可完成正确插合，适合流水线批量装配作业。
