微型USB接口分接转接板结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:295149
  • 微型USB接口分接转接板结构设计
  • 微型USB接口分接转接板结构设计
  • 微型USB接口分接转接板结构设计
  • 微型USB接口分接转接板结构设计
  • 微型USB接口分接转接板结构设计
  • 微型USB接口分接转接板结构设计
  • 微型USB接口分接转接板结构设计
  • 微型USB接口分接转接板结构设计
  • 微型USB接口分接转接板结构设计
  • 微型USB接口分接转接板结构设计
  • 微型USB接口分接转接板结构设计
  • 微型USB接口分接转接板结构设计
  • 微型USB接口分接转接板结构设计
  • 微型USB接口分接转接板结构设计

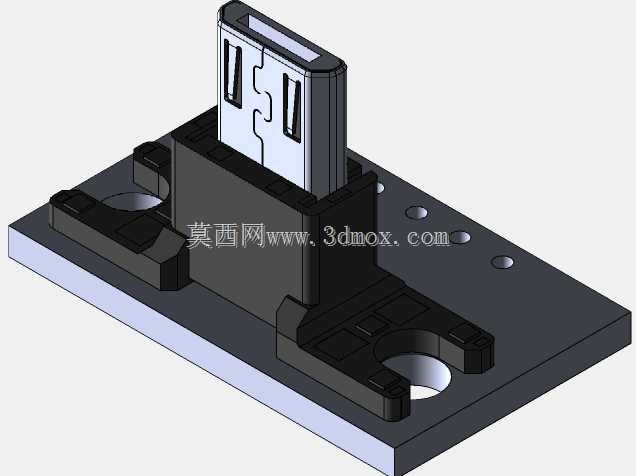

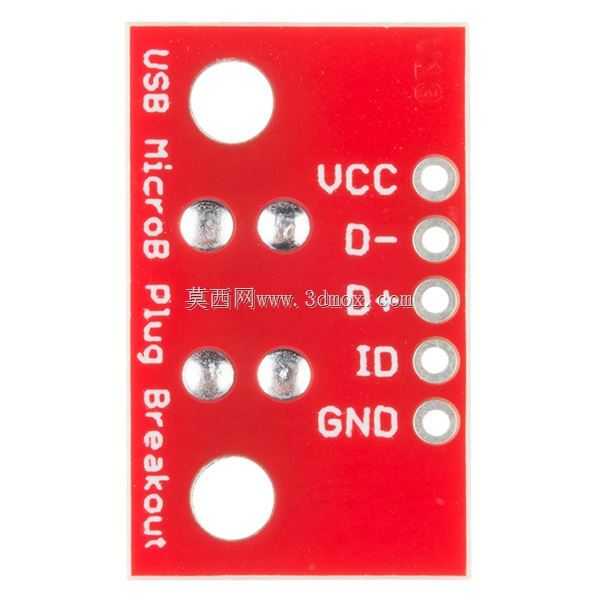

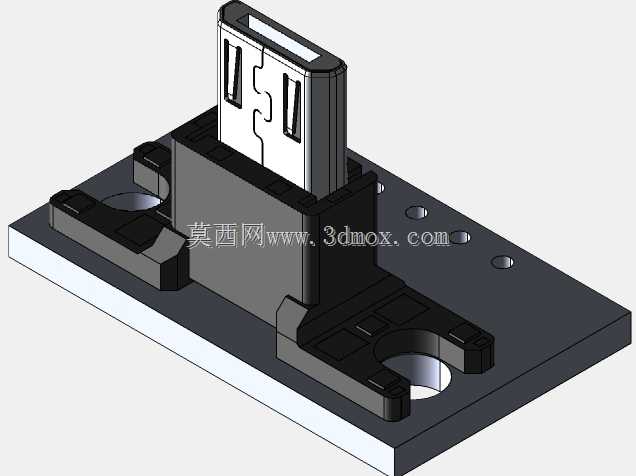

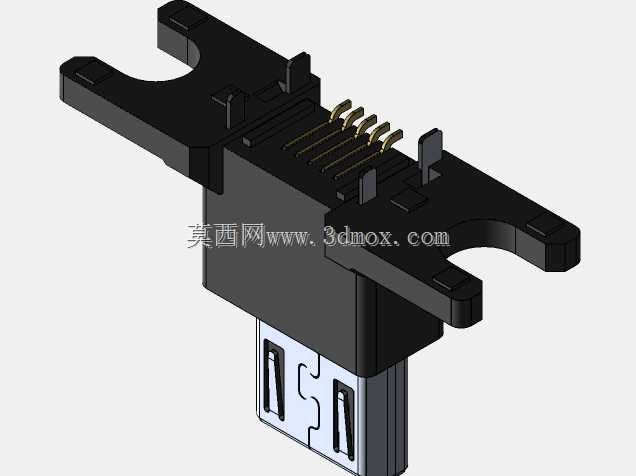

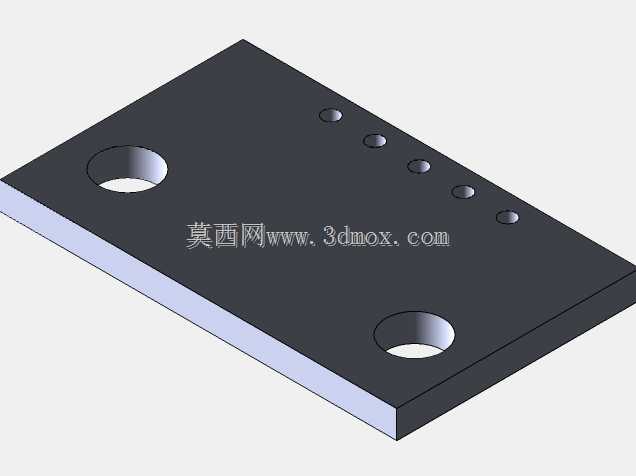

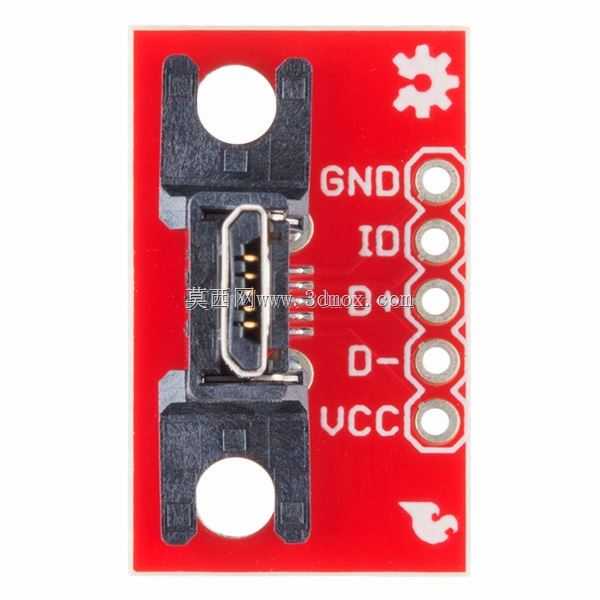

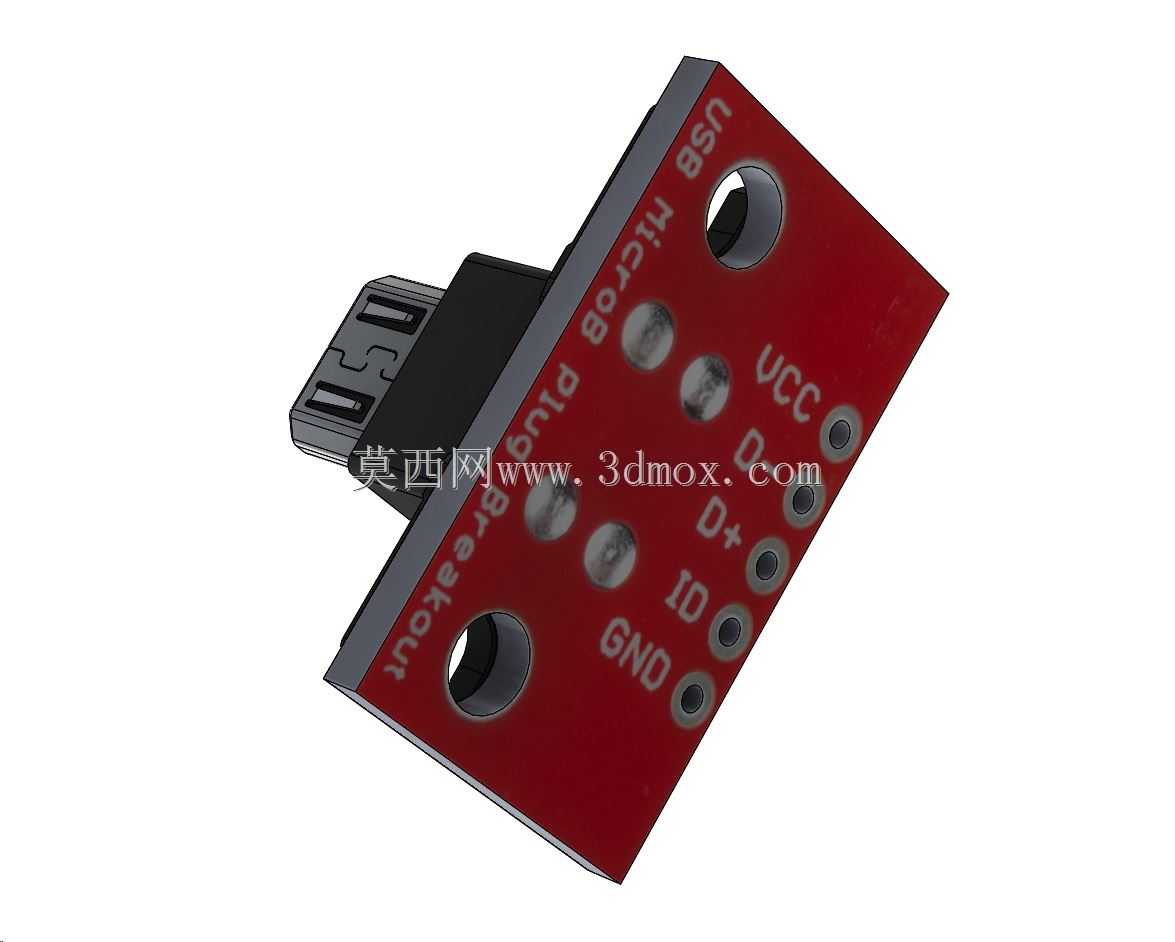

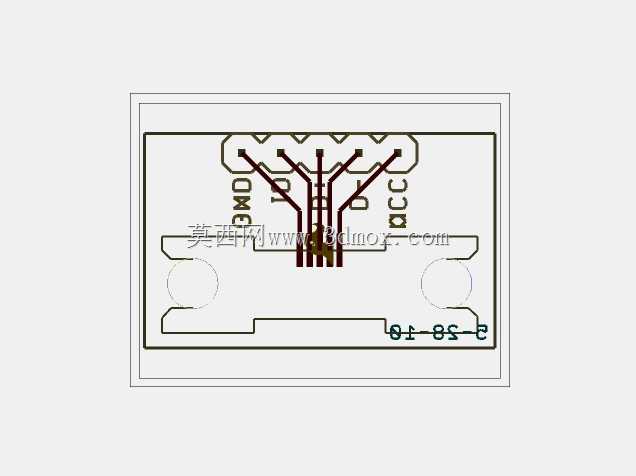

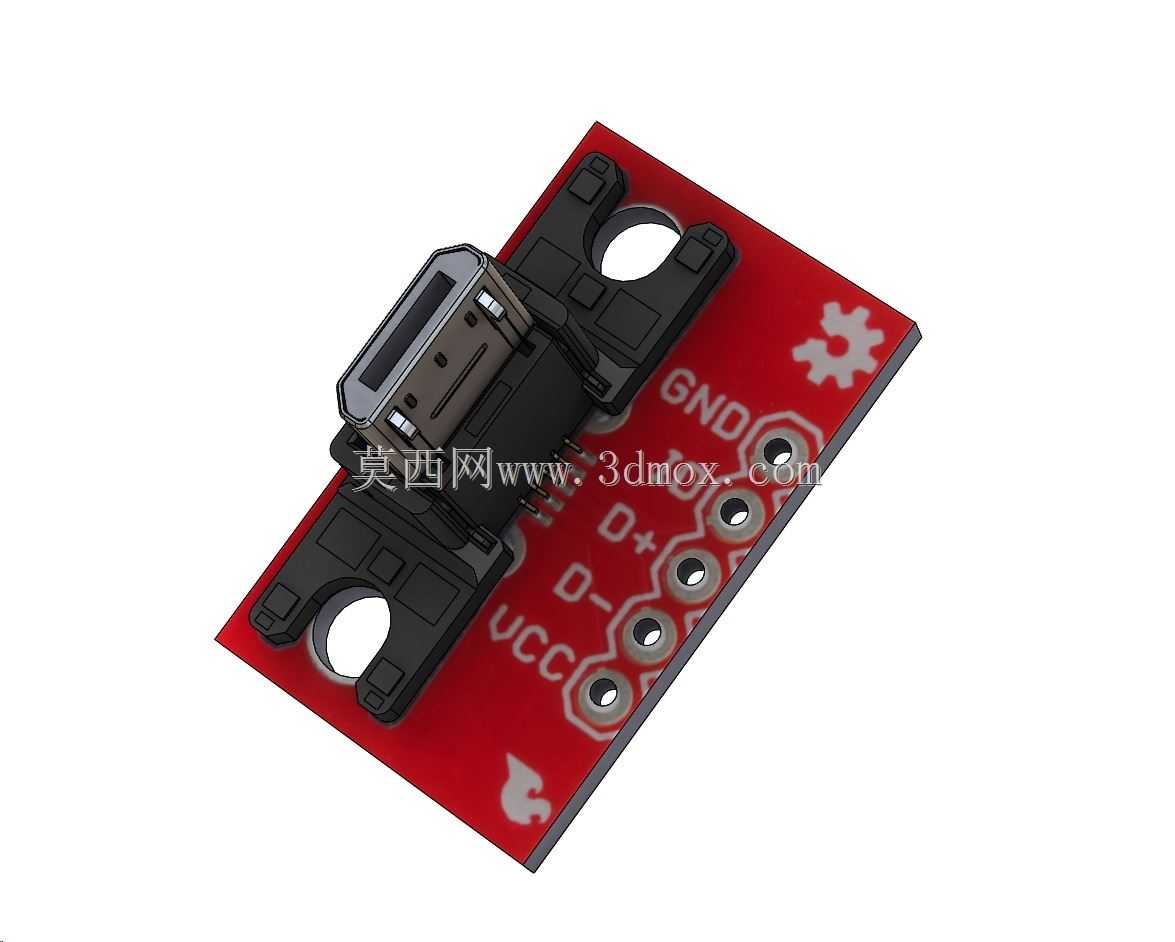

这款微型USB分接转接模块,主要面向电子原型开发、小型设备内部接线转接、嵌入式系统调试等场景使用,能够将贴片式微型USB接口的引脚直接引出为标准2.54mm间距直插焊盘,省去开发者自行焊接微型接口、飞线引出信号的繁琐工序,在 breadboard 搭试电路、小型手持设备外接供电与数据传输、老旧设备接口改装等场景中都能大幅降低接线难度。从结构设计来看,模块采用红色FR-4玻纤PCB作为基底,板载贴片式微型USB母座,母座两侧增设黑色塑胶固定压块,压块上预留两个对称的安装定位孔,可通过M2螺丝将整个模块固定在设备壳体或者安装支架上,避免频繁插拔USB接头时母座受力松脱,提升接口的机械耐用性。PCB板上的引出焊盘依次排布VCC、D-、D+、GND四个核心信号引脚,每个焊盘都做了沉金处理,既方便手工焊接导线或者排针,也能降低接触电阻保证供电与数据传输的稳定性,焊盘旁直接丝印引脚定义标识,接线时无需额外查阅 datasheet 就能快速对应引脚功能,减少接线错误概率。安装边界方面,模块整体外形为斜角矩形板,板身厚度1.6mm,两个安装孔中心间距为16mm,适配市面上常见的小型接口安装位尺寸,USB母座伸出板边的长度为5.2mm,能够匹配绝大多数设备壳体上预留的USB接口开口尺寸,不会出现接口凹陷或者突出过多的问题。设计过程中特意将信号走线做了等长处理,D+与D-差分线长度差控制在0.5mm以内,保证USB2.0全速传输时的信号完整性,避免高速数据传输时出现丢包、识别失败的问题;电源走线宽度设置为1mm,可承载最大500mA的供电电流,满足绝大多数USB外设的供电需求,板上预留的丝印标识除了引脚定义外,还在边角位置设置了定位标记,方便批量生产时的SMT贴片定位。实际使用时,既可以直接焊接排针插在面包板上做原型验证,也可以直接焊接导线集成到成品设备内部,两侧的固定压块除了安装固定作用外,还能在插拔USB接头时分散受力,避免PCB板上的焊盘因反复受力出现脱落、铜皮翘起的问题,相比直接将微型USB母座焊在洞洞板上的自制转接方案,这款模块的机械强度、信号稳定性都有明显提升,能够适应工业调试、教学实验、小批量产品试制等多种不同场景的使用需求。
