深色钢制多孔折弯安装连接钣金件

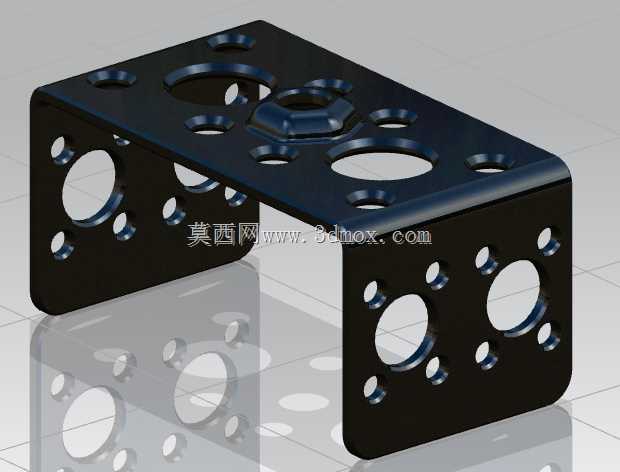

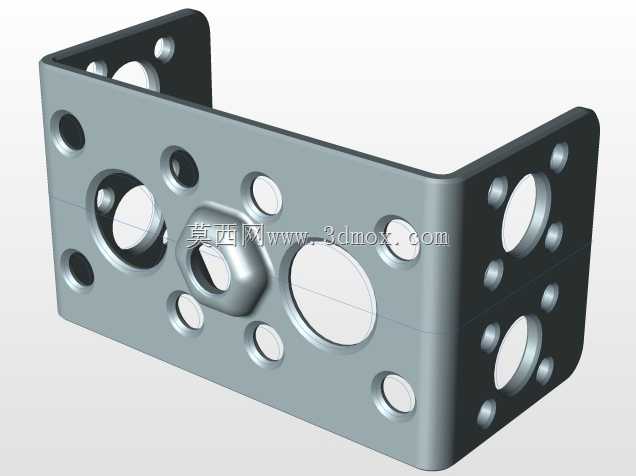

这款深色钢制折弯钣金件，在自动化生产线的工位辅件安装、小型检测设备的机架接驳、实验台架的功能模块固定场景中都能见到它的应用，核心作用是为跨位面的零部件提供刚性连接支撑，同时通过预制的多孔位降低现场二次加工的工作量。从结构设计逻辑来看，整体采用单块钢板一体折弯成型，折弯处做了圆角过渡处理，避免应力集中导致的长期受力开裂，两个垂直的安装面分别对应不同朝向的待装部件，不需要额外拼接角件就能完成垂直位面的连接过渡。顶面的大尺寸通孔是为了避让穿过的管线、调节螺杆或者凸起的安装螺柱，周围环绕的小孔分为两类，直径稍大的是主安装孔，适配常用的内六角螺栓穿过，直径更小的孔是定位销孔，装配时先打入定位销锁定两个部件的相对位置，再锁紧螺栓，能有效避免装配错位，也能在设备运行产生振动时防止螺栓受剪切力断裂。两个垂直侧立面上的孔组采用对称排布，大孔同样用于避让或者穿装大规格紧固件，周边的小孔呈环形分布，适配不同孔距的外接部件，不需要额外制作转接板就能兼容多种安装尺寸的零件，大幅提升了构件的通用适配性。在安装边界上，折弯后的两个立面垂直度控制在机械安装常用的公差范围内，底面与立面的边缘无毛刺飞边，安装时能与贴合面完全密合，不会出现局部间隙导致的连接松动。构件表面做了深色氧化处理，在常规车间环境下具备基础的防锈能力，同时哑光的深色表面不会在光学检测工位产生反光干扰，适合用在带视觉检测的自动化设备周边做安装支撑。设计时没有多余的冗余结构，所有孔位的排布都避开了折弯应力区，不会因为冲孔距离折弯边过近导致折弯时板材开裂，整体壁厚在保证刚性的前提下控制了整体重量，安装时单人就能完成对位操作，不需要额外的吊装辅助。在实际使用中，这类钣金件常被用来固定小型传感器、气动管路接头、电气接线端子排这类轻量化的功能部件，也可以作为小型防护罩的连接支座，通过不同孔位的组合搭配，能适配多种不同的安装需求，减少非标定制的周期与成本。
