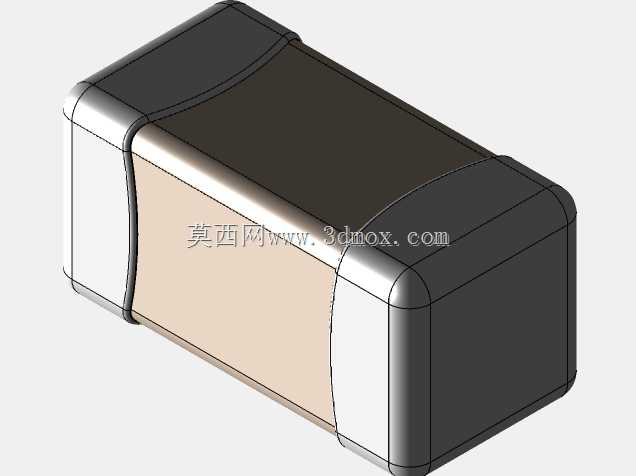

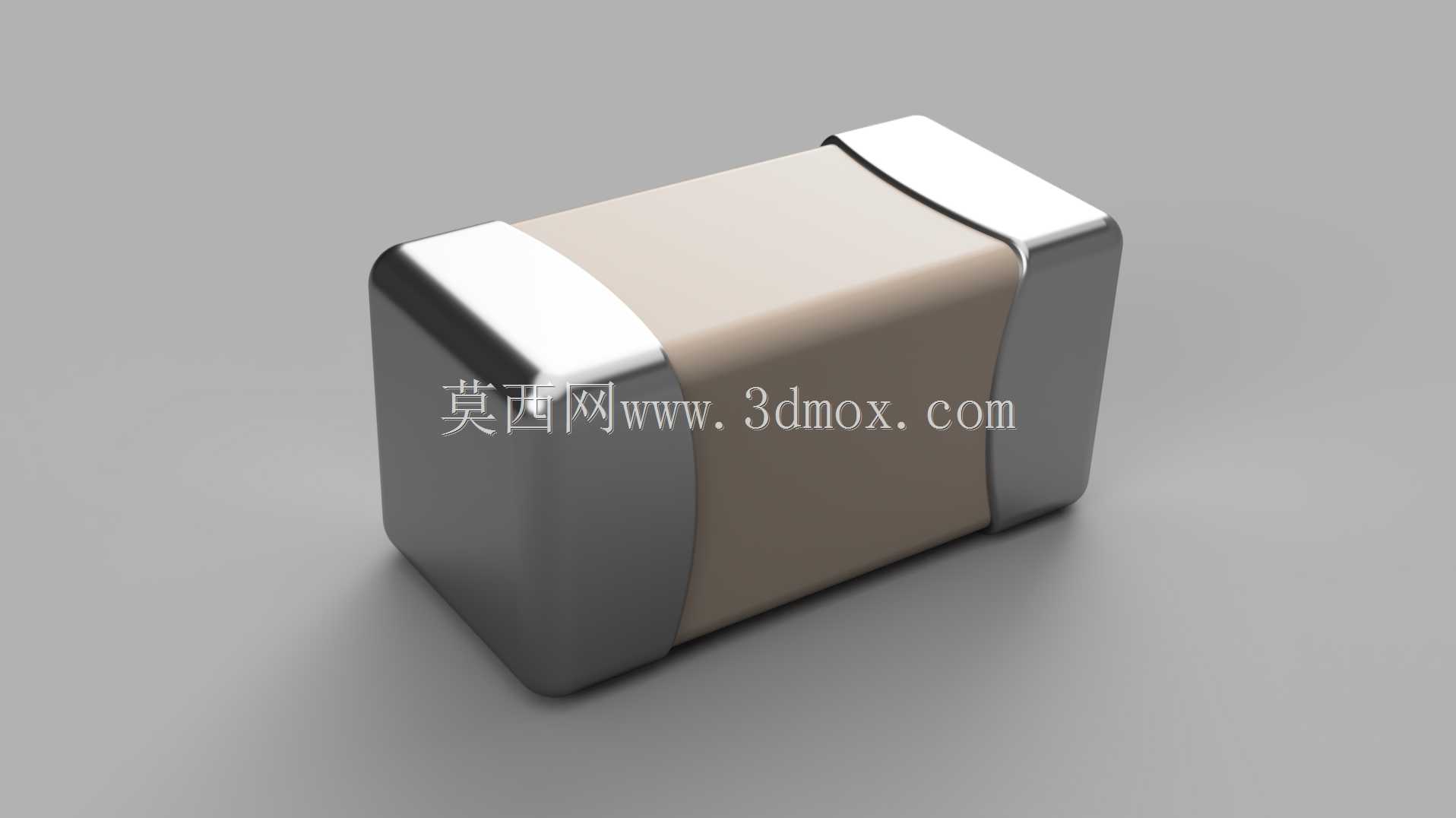

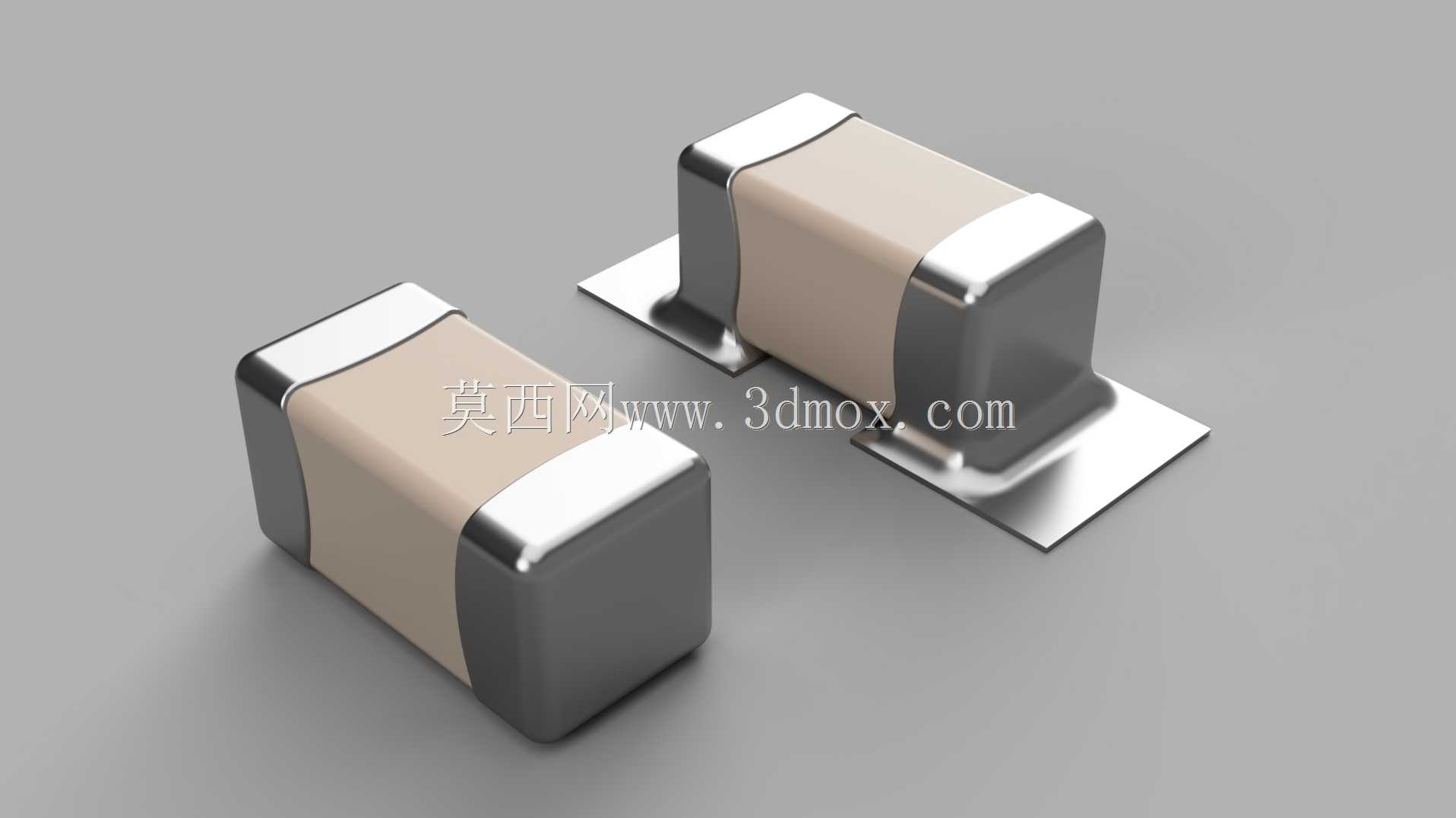

在消费电子、工业控制板卡、通讯终端设备的PCB表面贴装生产环节,0402封装的陶瓷电容器是用量极大的基础无源元件,这类元件的三维结构建模,直接影响PCB Layout阶段的干涉检查、SMT产线的钢网开孔设计、回流焊工艺的仿真验证精度。这款元件对应公制1005封装尺寸,本体长度1.0mm、宽度0.5mm,整体高度控制在0.5mm,两端的金属端电极延伸出可焊接的焊盘接触面,建模时严格还原了端电极与陶瓷介质本体的包覆边界,避免出现焊盘尺寸偏差导致的贴片偏移、立碑等工艺缺陷。从设计思路上看,这类多层陶瓷电容的结构分为中间的陶瓷介质叠层区与两端的金属化端电极,建模时没有做过度的细节简化,

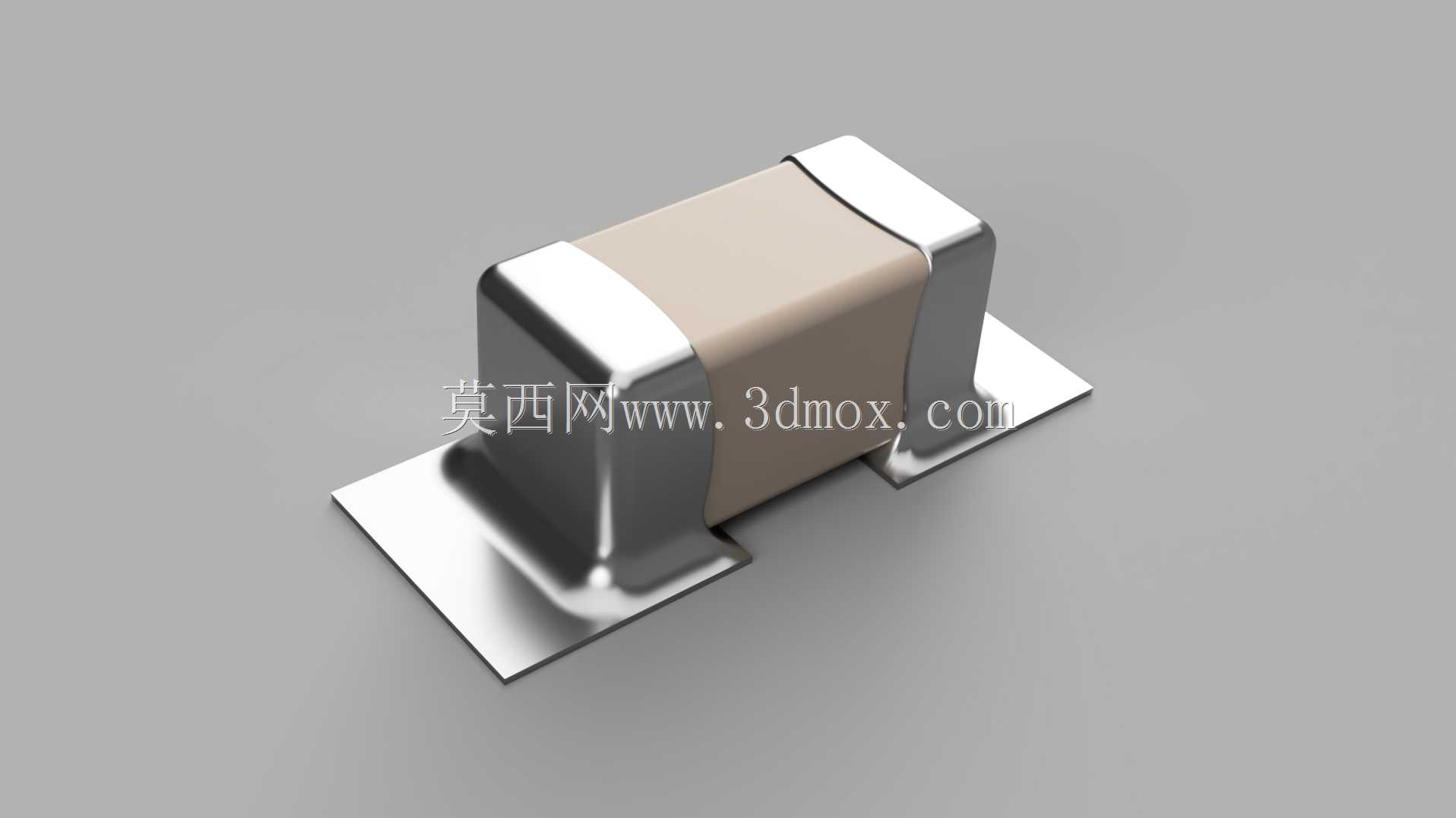

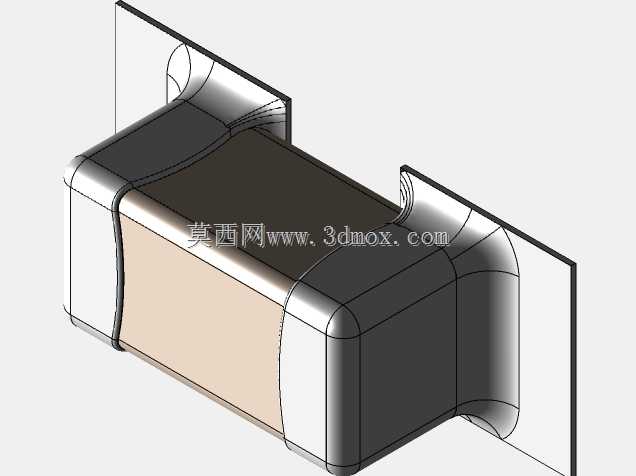

既保留了端电极的圆角过渡特征——这一特征直接影响回流焊时焊锡的爬锡形态,也还原了陶瓷本体与端电极之间的台阶差,能为结构设计人员做板级堆叠装配时提供准确的空间占位参考。实际选型应用中,这类小尺寸电容多用于高密度布线的电路板上,承担电源退耦、信号滤波、高频旁路的功能,因为封装尺寸极小,在做整机结构的堆叠设计时,很容易因为模型尺寸偏差导致与周边屏蔽罩、结构件、其他表贴元件发生空间干涉,精准的三维模型能提前在设计阶段排查这类问题,减少打样后的改板次数。建模时对安装边界的把控也贴合实际生产要求,两端焊盘的伸出长度、端电极的金属层厚度都按照行业通用的物料规格做了还原,既没有放大安装占位导致PCB布线空间浪费,
也没有缩小尺寸导致仿真时的焊接强度计算偏差。不同于大尺寸的直插元件,这类表贴电容的外形没有复杂的卡扣、安装孔结构,但对尺寸公差的敏感度极高,0.1mm的尺寸偏差就可能导致SMT贴装时的吸嘴拾取失败、或者贴装后元件偏出焊盘,因此模型的外形轮廓、各部分的比例关系都严格对标量产物料的实际形态,能直接导入各类ECAD与MCAD协同设计软件中,用于板级装配的空间校验、生产工艺的模拟验证,帮助结构工程师与硬件工程师在设计阶段就完成元件布局的合理性检查,规避后续生产环节可能出现的各类装配问题。
