医用灭菌包装用旋转密封设备结构

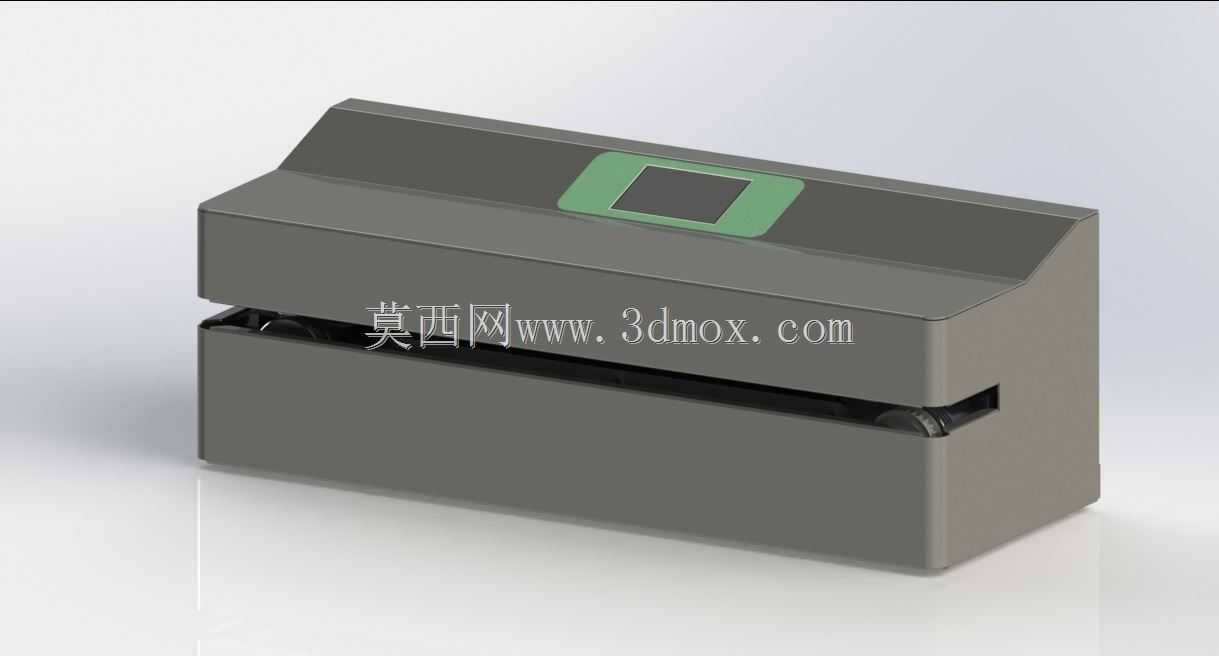

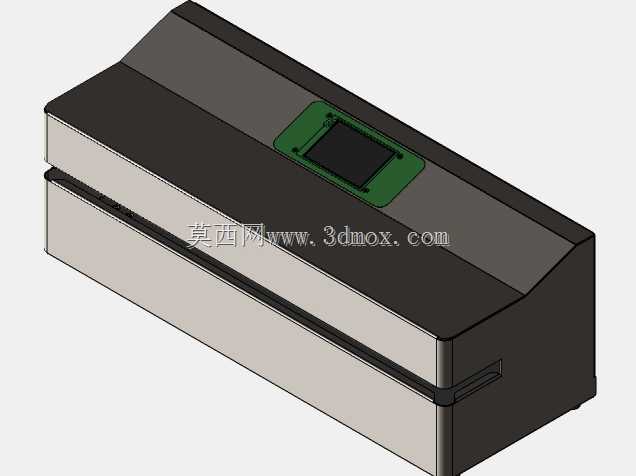

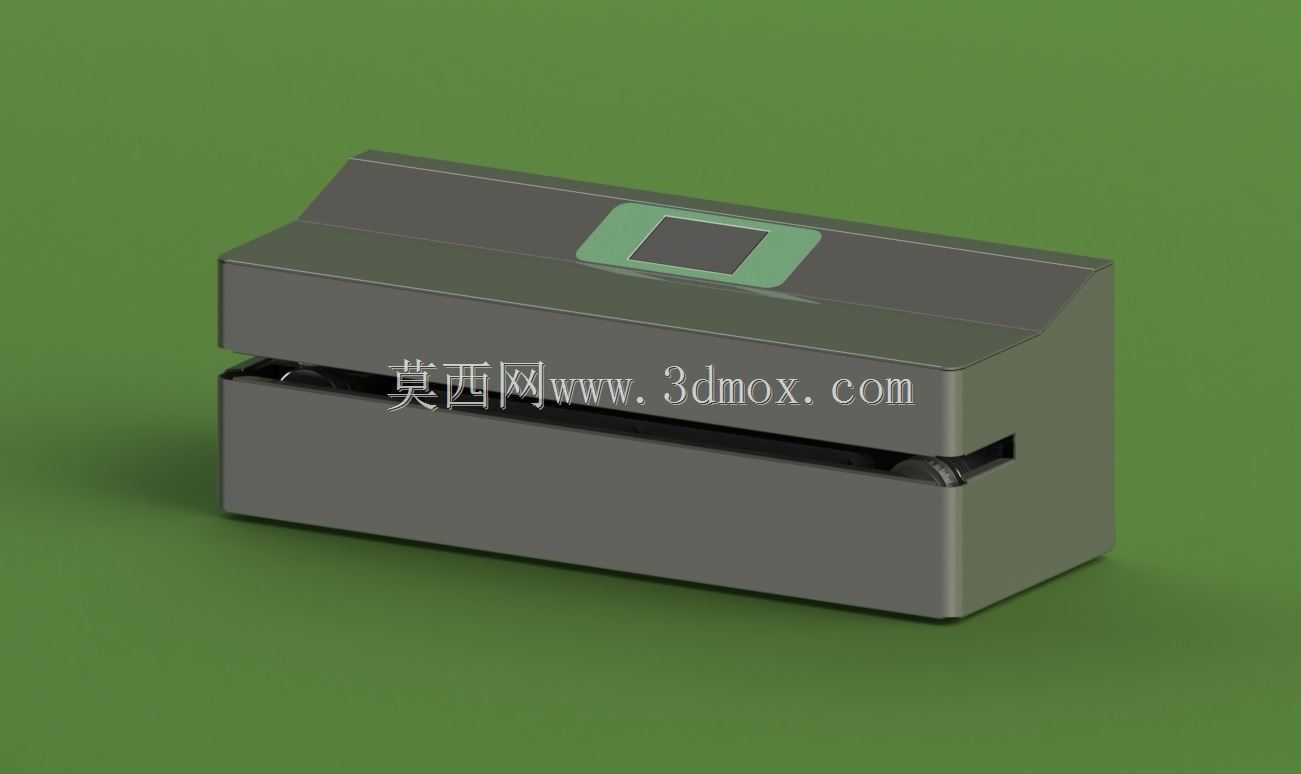

这款旋转密封设备主要面向医疗耗材灭菌前的包装封合场景，适配符合EN 868-5、ISO 11607-1标准的医用纸膜与Tyvek材料膜，是消毒供应中心、医用耗材生产车间完成灭菌包装封合工序的核心设备之一。从结构设计来看，整机采用卧式长方体紧凑布局，外壳做了大圆角过渡处理，避免医疗场景下尖锐棱角带来的磕碰风险，上盖区域集成的触控操作区做了内凹嵌装设计，既保证操作面板的防护等级，也不会额外占用设备上部的操作空间，设备进出料口采用下凹式窄缝设计，可适配不同厚度的包装膜材通过，封合辊组内置在腔体内部，通过旋转压合的方式完成膜材的连续热封，相比平压式封口结构，旋转封合的走膜更顺畅，不会出现膜材起皱、封边压痕不均的问题，连续作业的效率也更高。设计过程中优先考虑了医疗场景的清洁需求，整机外壳无外露螺丝、无积灰死角，外表面做哑光耐磨处理，可耐受常规医用消毒剂的反复擦拭，不会出现表层脱落、锈蚀的问题。设备的安装边界适配常规医用操作台的深度尺寸，底部预留了防滑脚垫安装位，不需要额外打孔固定，放置在水平台面上即可稳定运行，设备后部预留了电源接口与散热通风槽，通风槽采用迷宫式结构，避免消毒清洁时液体溅入设备内部造成电路故障。功能层面，封合温度、走膜速度的参数调节都集成在上部的触控区域，参数调整后可保持记忆，不需要每次开机重复设置，封合辊的压力做了恒定压力设计，针对Tyvek这类易被压损的特殊膜材，也能保证封合强度达标同时不破坏膜材的透气灭菌屏障，封合后的边宽均匀一致，无虚封、漏封点位，可满足灭菌包装的密封可靠性要求，避免灭菌后出现二次污染的问题。走膜通道内部做了导向限位结构，包装膜送入时可自动对齐，不需要操作人员反复调整位置，降低操作门槛，连续作业过程中设备运行噪音控制在医疗场景允许的范围内，不会对科室工作环境造成干扰。
