圆环形工件专用包装设备结构设计

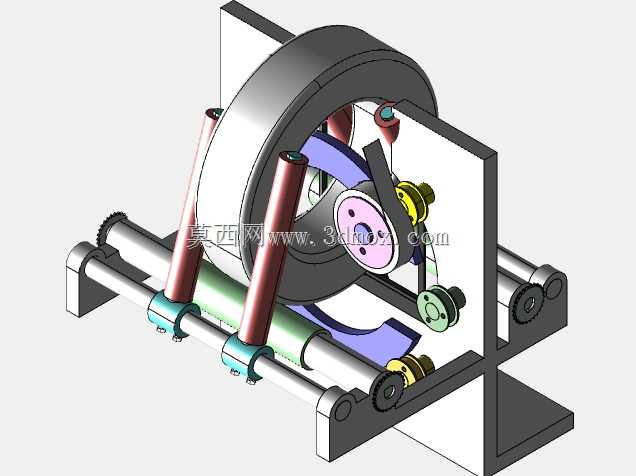

这款针对圆环形工件开发的专用包装设备，主要适配轴承、金属密封圈、大尺寸环形垫片这类环状工业零件的外层缠绕包装工序，在五金加工、汽配零件生产的末端包装工位应用十分广泛，能替代人工完成环形工件外周的包装带、防护膜缠绕作业，大幅降低重复劳作强度，同时保证包装张力均匀，避免人工包装时出现的松紧不一、防护层褶皱偏移问题。从结构布局来看，设备核心采用立式悬臂承载结构，大直径环形承载盘作为工件放置基准，盘面做了防滑磨砂处理，可适配外径在一定区间内的圆环工件，承载盘下方配套分度传动组件，能根据包装带宽度精准控制每次转动的角度，保证缠绕层搭接量一致。设备侧方布置的双导向辊组，分别承担包装带导向与张力控制作用，其中靠近出料端的辊组带有压力微调结构，可根据包装材料的厚度、拉伸特性调整压紧力，既不会压伤较薄的防锈包装膜，也能保证较厚的编织包装带输送不打滑。驱动部分采用伺服电机搭配同步带传动的方案，电机输出端连接减速组件后直接驱动承载盘主轴，传动间隙控制在极小范围内，启停响应迅速，不会出现工件转动过冲导致包装带扯断的问题。机架部分采用方管焊接成型后整体去应力处理，安装面经过铣削加工保证平面度，各传动组件的安装座都预留了腰型调节孔，方便后期维护时调整传动带张紧度、辊组平行度。设备的安装边界充分考虑了车间工位排布需求，整体占地尺寸紧凑，底部预留了地脚螺栓安装孔，也可根据需求加装脚轮实现工位间灵活转场，操作侧预留了足够的工件取放空间，操作人员无需探身即可完成上下料动作，符合人机工程学要求。设计过程中针对环形工件包装时易出现的跑偏问题，在承载盘中心设置了可更换的定位芯轴，芯轴直径可根据工件内孔尺寸快速替换，无需调整其他结构即可适配不同规格的圆环工件，大幅提升了设备的通用性。
