卧式选矿球磨机传动结构三维设计

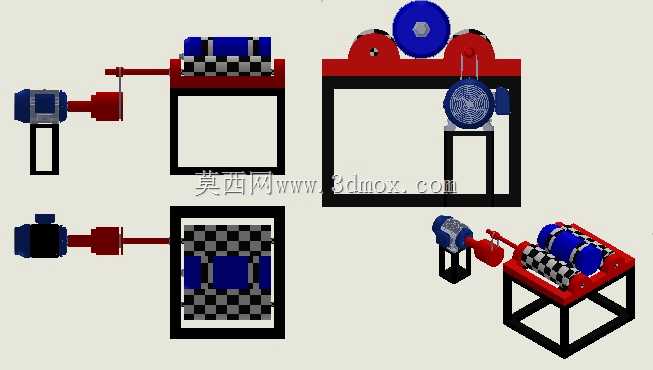

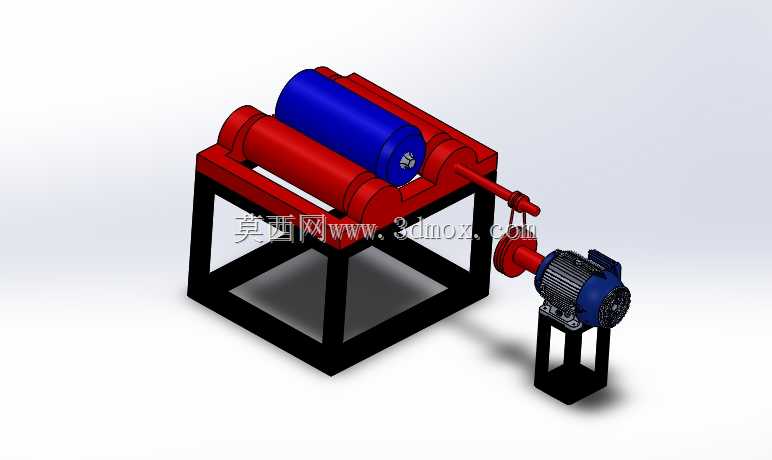

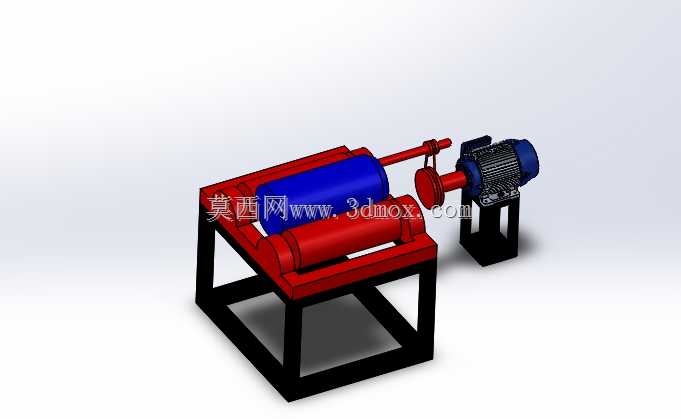

该模型还原的卧式筒形球磨机，是金属矿、非金属矿选矿生产线前段粉磨工序的核心作业设备，也可适配建材、耐火材料、化工粉料制备环节的物料细碎作业，承担将破碎后粒径10-25mm的矿石、熟料等硬质物料，通过筒体内钢球冲击与研磨作用加工至0.074-0.4mm级配细度的功能，是物料分选前实现单体解离的关键装备。整套结构采用分体式机架布局，主承载框架为方管焊接成型的框式支座，承担筒体回转过程的全部径向载荷与冲击载荷，托轮组件对称布置在筒体两端轴颈下方，采用双托轮支撑单轴颈的结构形式，抵消筒体满负荷运转时的径向跳动，托轮接触面设计有适配轴颈弧度的贴合面，保证运转过程接触应力均匀分布，避免局部应力集中造成的部件过早磨损。传动端采用异步电机搭配联轴器直连减速机构的布局，电机独立安装在侧方低位支架上，通过弹性联轴器将动力传递至减速组件后，驱动筒体以临界转速的75%-80%区间回转，该转速区间可保证筒体内钢球随筒体提升至合适高度后呈抛落状态，兼顾冲击破碎与研磨粉磨的双重作用，避免转速过高导致钢球随筒体离心回转失去粉磨作用，或是转速过低造成钢球滑动、粉磨效率不足的问题。筒体部分采用两端带轴颈的圆柱形焊接结构，端盖与筒体法兰采用止口定位保证同轴度，进料端与出料端分别设计有中空轴结构，可适配溜管进料、鼓式给料器等不同给料形式，筒体内部可根据作业需求铺设高锰钢衬板、橡胶衬板等不同耐磨衬层，衬板通过沉头螺栓固定在筒壁上，既保护筒体免受钢球与物料的直接冲击磨损，也可通过衬板表面的凸起结构带动钢球提升。安装边界方面，整套设备的主机架与电机支架采用分体式设计，现场安装时需先校准主机架的水平度，保证两端托轮轴的平行度误差控制在0.1mm/m以内，再调整电机支架的位置，保证电机输出轴与减速机构输入轴的同轴度，避免联轴器偏载造成的振动与轴承过热问题；设备周边需预留不小于1.2m的检修通道，方便日常更换衬板、补充钢球、检查托轮磨损情况等维护作业，筒体回转区域需设置安全防护栏，避免运转过程中人员接触回转部件造成安全事故。设计过程中针对粉磨作业的重载、连续运转特性，对托轮轴、筒体端盖等受力部件做了等强度校核，保证部件在满负荷钢球填充率30%-40%的工况下，长期运转无塑性变形风险，各润滑点均预留了注油位置，可适配干油集中润滑或手动定期注油的维护方式，适配不同规模选矿厂的运维条件。
