摩托后单减钢制摇臂结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:295712
  • 摩托后单减钢制摇臂结构设计
  • 摩托后单减钢制摇臂结构设计
  • 摩托后单减钢制摇臂结构设计
  • 摩托后单减钢制摇臂结构设计
  • 摩托后单减钢制摇臂结构设计
  • 摩托后单减钢制摇臂结构设计

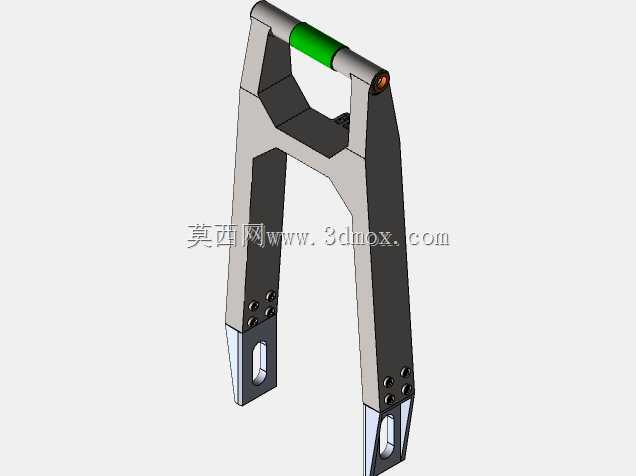

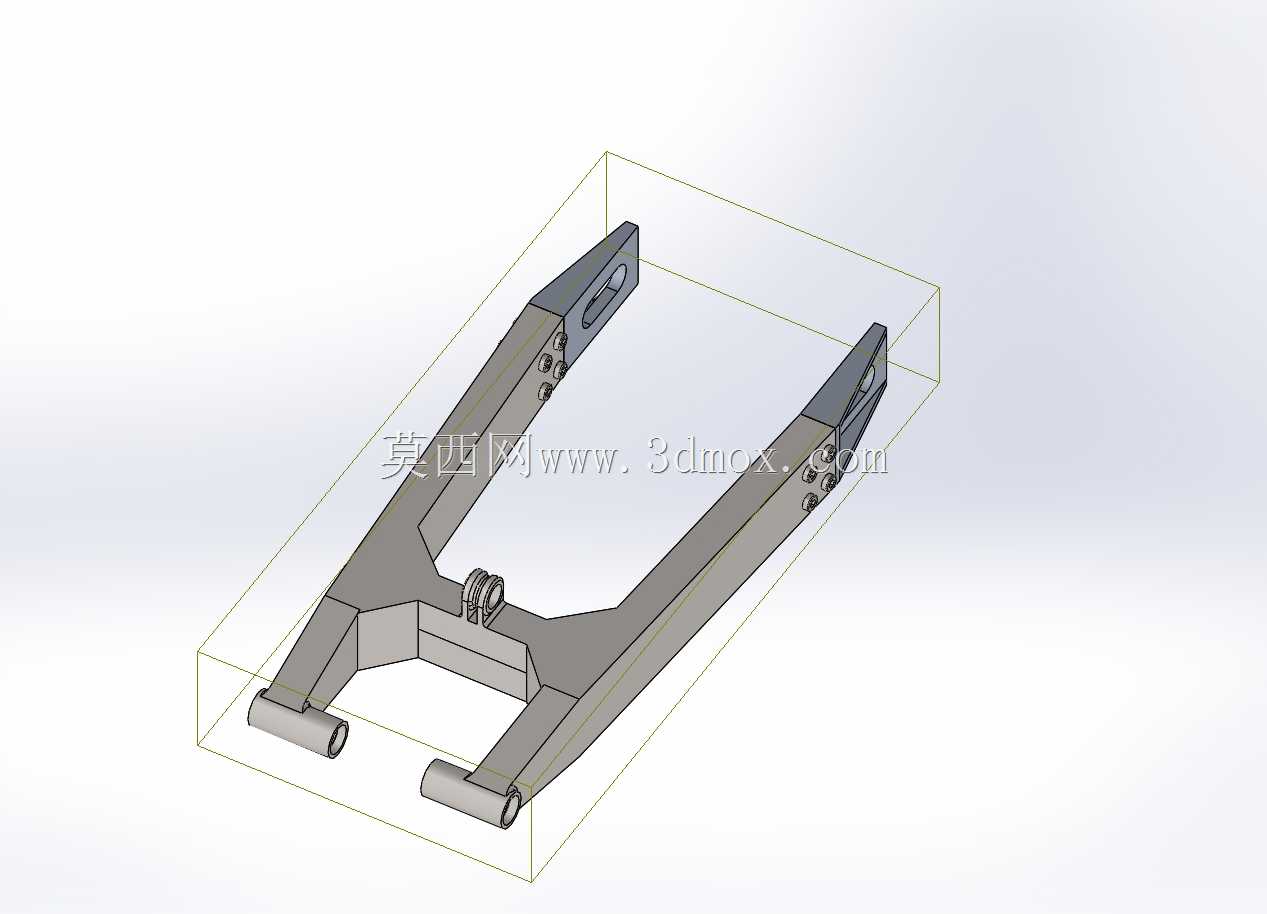

这款钢制摇臂主要适配搭载后单减震器的两轮摩托车型,作为后悬挂系统的核心传力构件,承担着连接车架与后轮总成、传递路面冲击与驱动力的核心作用,在日常通勤、非铺装路面骑行等场景下,都需要兼顾结构强度与轻量化的平衡。从实际装车的边界来看,摇臂前端的两个同轴衬套孔用于与车架后摇臂轴铰接,形成摆动的旋转支点,孔位的同轴度公差直接影响后轮摆动的顺畅度,避免行驶中出现卡滞或偏磨问题;摇臂后端的叉形开口用于固定后轮轮轴,两侧的安装平面预留了链轮、刹车卡钳的装配位,能保证后轮与传动、制动系统的位置精度,避免链条偏磨、刹车蹭碟等常见故障。中部的凸起吊耳结构是单减震器的下安装点,这个位置的受力最为复杂,既要传递减震器压缩时的反向支撑力,又要承受后轮跳动带来的扭转力矩,因此在设计时特意在吊耳与摇臂主体的衔接处做了加厚过渡,避免应力集中导致的焊缝开裂或结构变形。整体采用钢板冲压焊接成型的工艺路线,相比铸铝摇臂拥有更高的抗冲击韧性,适合对载重能力、耐用性要求更高的车型,摇臂的主体截面采用槽型结构,在保证抗弯、抗扭刚度的前提下尽可能削减了非受力区域的材料厚度,控制整体重量的同时也降低了生产制造成本。设计过程中需要反复校核不同工况下的受力情况:急加速时驱动力带来的纵向拉伸、过坑时减震压缩带来的垂直冲击、过弯时侧倾带来的横向扭转,都要通过有限元分析确认应力分布,在应力集中的铰接点、吊耳位置额外增加加强筋,保证结构冗余量满足使用要求。安装边界上,摇臂的摆动行程需要与减震器的压缩行程匹配,避免减震触底时摇臂与车架、排气等周边部件发生运动干涉,同时轮轴安装槽的长度预留了链条张紧的调节余量,方便后期维护时调整链条松紧度,两侧的调节刻度也能保证后轮居中,避免行驶跑偏。
