苹果iPhone5s消费电子通讯终端外观结构

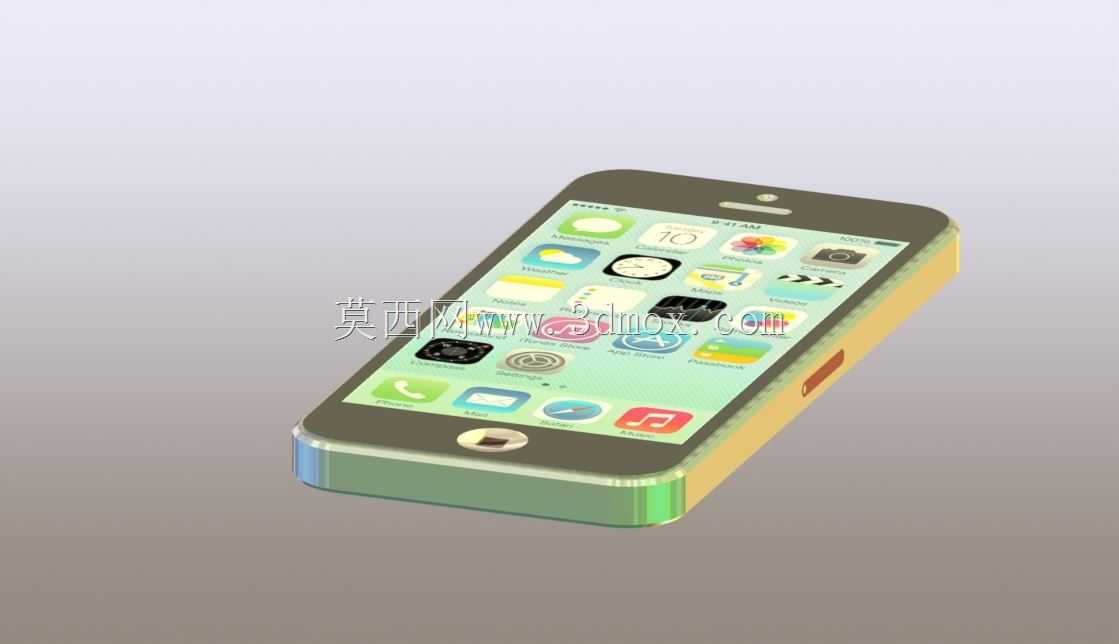

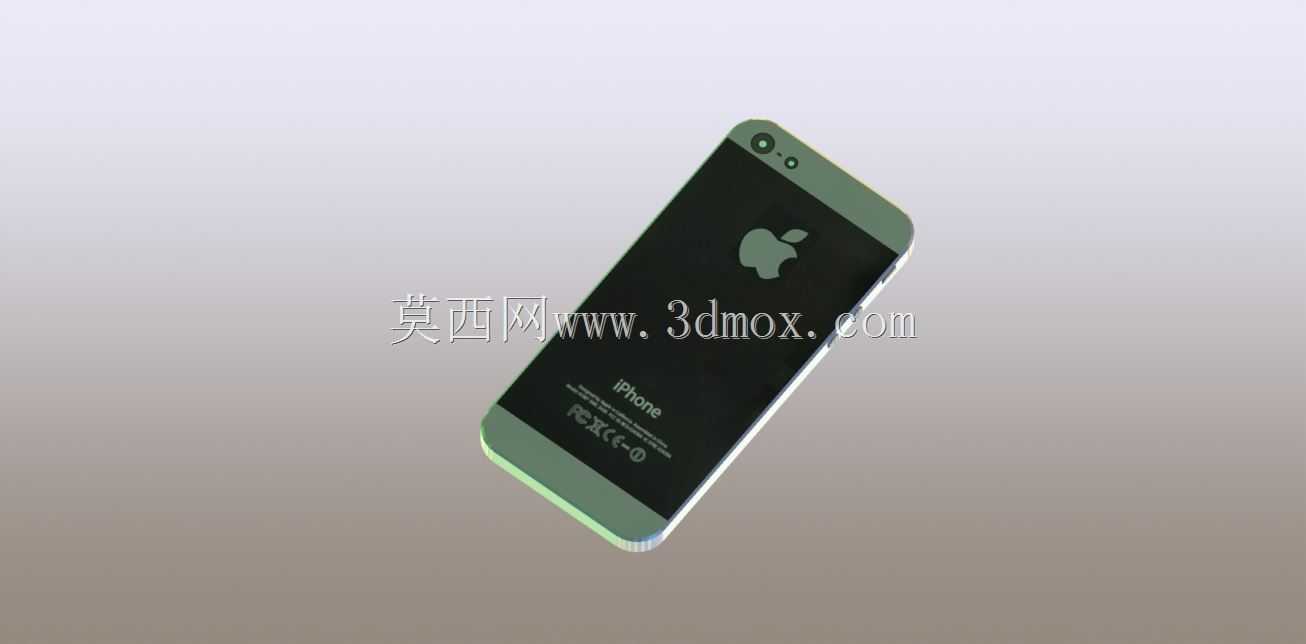

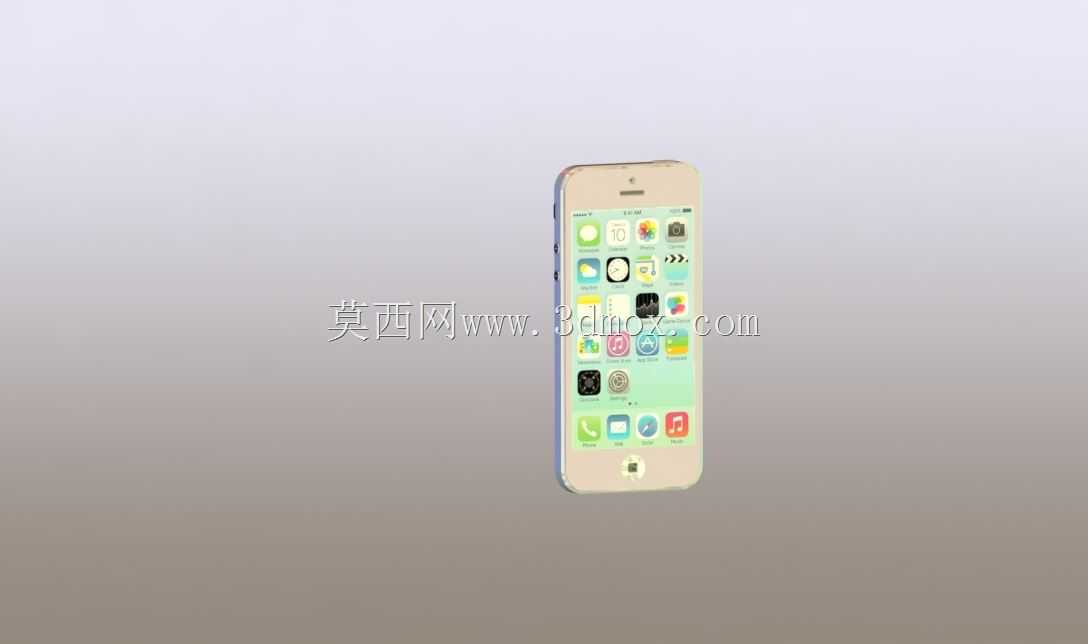

这款手持通讯终端的三维结构设计，首先围绕日常握持的人机交互边界展开，整机外轮廓采用圆角矩形过渡，侧边弧度贴合手掌自然握持时的曲面贴合度，避免直角棱边带来的硌手感，整机厚度控制在单手握持时拇指可覆盖屏幕80%操作区域的尺寸范围内，横向宽度适配成年男性手掌平均握持跨度，纵向长度兼顾口袋放置的便携性与屏幕显示的可视面积需求。从结构设计思路来看，正面面板采用一体化玻璃覆盖设计，玻璃边缘做2.5D弧面过渡，与中框的金属倒角形成顺滑衔接，既减少玻璃边缘的应力集中点，提升抗跌落冲击的能力，也让手指滑动屏幕边缘时无割手感。正面底部设置的圆形实体按键，采用凹陷式设计，按键表面与面板玻璃的高度差控制在0.3mm以内，既保证盲操作时的触感辨识度，也避免按键突出导致的平放桌面磨损问题。背部采用三段式结构布局，上下两段为非金属材质区域，预留通讯天线的信号溢出空间，避免全金属机身带来的信号屏蔽问题，中间金属主体区域承担整机结构强度支撑作用，摄像头模组位于背部左上角，模组突出高度控制在0.5mm以内，配套的金属保护圈略高于镜头镜片，防止镜片直接接触放置平面产生刮花。中框部分采用金属材质作为整机的结构骨架，侧边分布的按键采用独立式弹片结构，按键与中框的配合间隙控制在0.1mm，既保证按键按压的行程反馈清晰，也避免间隙过大进灰影响按键寿命。底部的接口开孔采用对称式布局，麦克风、扬声器开孔与充电接口居中对齐，开孔边缘做倒角去毛刺处理，避免插拔配件时刮伤线材表面。从实际应用场景来看，该结构模型可用于消费电子领域的手持终端结构方案验证，辅助设计师验证整机堆叠时的元器件布局合理性，检查屏幕、电池、主板等核心部件的安装间隙是否满足装配公差要求，也可用于配套保护壳、贴膜等周边配件的结构适配设计，通过三维模型的干涉检查，提前发现配件与机身按键、接口、摄像头模组的位置冲突问题，减少开模后的修模次数。在结构强度设计上，中框与前后盖板的配合采用卡扣加胶接的组合固定方式，卡扣分布在中框四周，间距控制在15mm以内，保证整机装配后的接缝均匀度，胶接区域预留0.15mm的胶层厚度空间，兼顾粘接强度与后期维修的拆解便利性。屏幕模组与中框之间设置缓冲泡棉层，泡棉压缩量控制在0.2mm，可吸收日常使用中的轻微冲击能量，减少屏幕受挤压碎裂的风险。
